Źle zaplanowane rury potrafią utrudnić życie bardziej niż niejeden błąd wykończeniowy. Dobry schemat instalacji sanitarnej w domu jednorodzinnym powinien jasno pokazywać doprowadzenie zimnej i ciepłej wody, przebieg kanalizacji, piony, podejścia oraz miejsce odprowadzenia ścieków. Pokażę, jak czytać taki układ, jakie przyjąć rozwiązania dla domu parterowego i piętrowego, a także na co zwrócić uwagę przed zakryciem rur.
Najważniejsze decyzje trzeba podjąć przed wylaniem posadzki
- Trzy podstawowe układy to zimna woda, ciepła woda użytkowa i kanalizacja.
- Odpływy działają grawitacyjnie, dlatego potrzebują stałego spadku, krótkich podejść i prawidłowego odpowietrzenia.
- Najwygodniejszy rozdział wody zapewnia rozdzielacz, szczególnie przy dwóch łazienkach i większej liczbie punktów poboru.
- Piony kanalizacyjne najlepiej grupować przy łazienkach, kuchni i kotłowni, aby ograniczyć długość rur oraz liczbę załamań.
- Orientacyjny koszt wewnętrznej instalacji wodno-kanalizacyjnej w domu o powierzchni 120-160 m² wynosi zwykle 15 000-25 000 zł z materiałem i robocizną.
Z czego składa się instalacja sanitarna w domu
W praktyce instalacja sanitarna nie jest jednym przewodem, lecz zespołem kilku współpracujących układów. Najczęściej obejmuje zimną wodę użytkową, ciepłą wodę użytkową, cyrkulację c.w.u. oraz kanalizację sanitarną. W szerszym znaczeniu do instalacji sanitarnych zalicza się także centralne ogrzewanie i wentylację, ale na rzucie wodno-kanalizacyjnym zwykle analizuje się je osobno.
Woda płynie pod ciśnieniem od przyłącza lub studni do punktów poboru. Ścieki przemieszczają się natomiast najczęściej grawitacyjnie, czyli dzięki różnicy wysokości i odpowiedniemu nachyleniu przewodów. To podstawowa różnica, która wyjaśnia, dlaczego rurę wodną można poprowadzić niemal dowolną trasą, a kanalizacja wymaga już dokładnego planowania poziomów.
Droga zimnej wody
Typowy układ zaczyna się od przyłącza wodociągowego, studni albo zestawu hydroforowego. Za wodomierzem montuje się zwykle zawór główny, filtr, zawór antyskażeniowy i ewentualnie reduktor ciśnienia. Z tego miejsca przewód prowadzi do rozdzielacza lub rozgałęzia się na poszczególne pomieszczenia.
Do zimnej wody podłącza się między innymi umywalki, zlewozmywak, spłuczki, pralkę, zmywarkę, zawory ogrodowe i źródło przygotowania ciepłej wody. Przy studni trzeba dodatkowo uwzględnić pompę, zbiornik przeponowy, zabezpieczenie przed suchobiegiem i sposób uzdatniania wody. Nie każdy dom potrzebuje wszystkich tych urządzeń, dlatego schemat powinien wynikać z realnych warunków działki.
Przygotowanie ciepłej wody
Ciepła woda użytkowa, oznaczana skrótem c.w.u., może być przygotowywana przez kocioł, pompę ciepła, podgrzewacz przepływowy albo zasobnik. Zasobnik sprawdza się dobrze przy kilku łazienkach, ponieważ może dostarczyć większą ilość wody w krótkim czasie. Podgrzewacz przepływowy zajmuje mniej miejsca, ale wymaga odpowiedniej mocy elektrycznej lub gazowej.Od źródła ciepła przewód c.w.u. prowadzi się do punktów poboru. W rozbudowanych domach dodaje się trzeci przewód, czyli przewód cyrkulacyjny. Tworzy on zamknięty obieg i ogranicza czas oczekiwania na ciepłą wodę. W małym, zwartym domu cyrkulacja nie zawsze ma sens, bo dodatkowa rura i praca pompy zwiększają straty ciepła.
Odprowadzenie ścieków
Kanalizacja obejmuje syfony, podejścia do przyborów, piony, poziome przewody odpływowe oraz przyłącze do sieci, szamba lub przydomowej oczyszczalni. Każdy przybór sanitarny powinien mieć zamknięcie syfonowe, które zatrzymuje gazy kanalizacyjne i zapobiega przedostawaniu się nieprzyjemnych zapachów do pomieszczeń.
Największy błąd na tym etapie polega na traktowaniu kanalizacji jak zwykłej instalacji rurowej. Liczy się nie tylko średnica, ale również wysokość wyjścia z budynku, spadek, dostęp do czyszczenia i możliwość odpowietrzenia. Rura schowana pod posadzką nie daje później dużego pola do poprawek.
Jak czytać schemat od przyłącza do punktu poboru
Najprościej analizować projekt w kierunku przepływu. Po stronie wody zaczynam od źródła, czyli przyłącza lub studni, a potem sprawdzam armaturę główną, rozdzielacz, piony i punkty poboru. Po stronie kanalizacji czytam rysunek odwrotnie: od umywalki, WC lub pralki przez podejście i pion aż do głównego przewodu opuszczającego budynek.

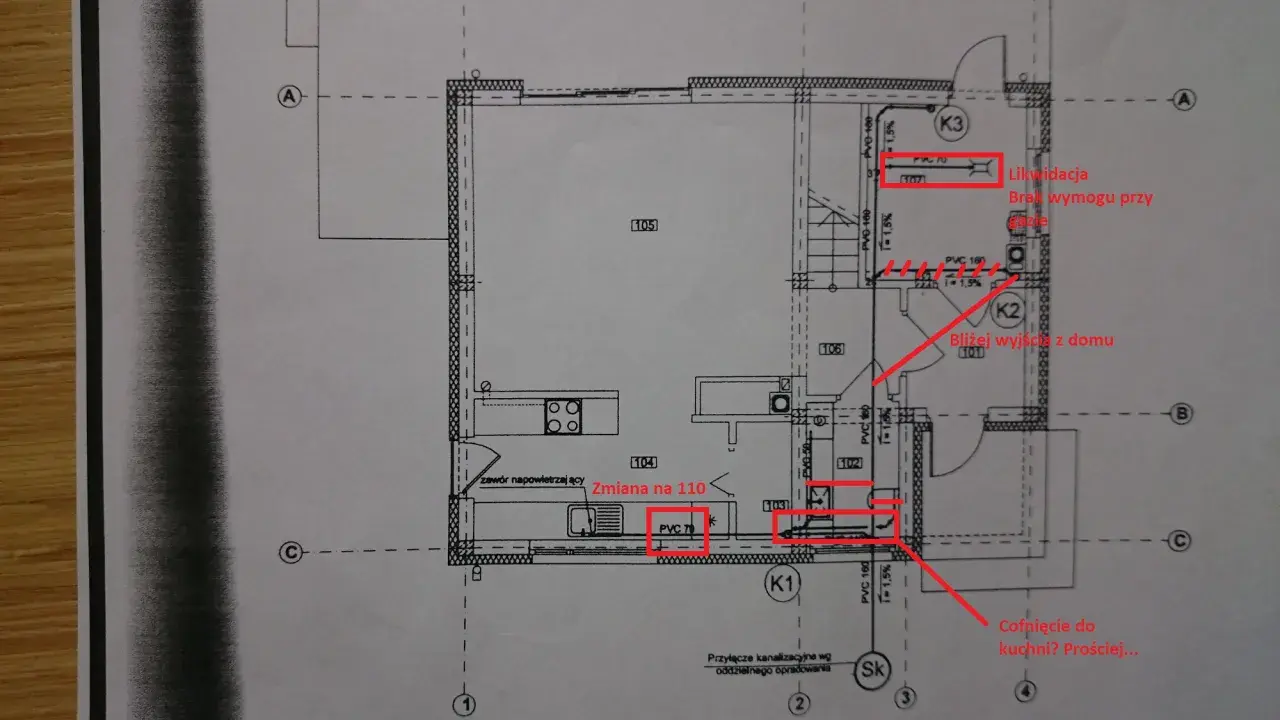

Na rzucie warto od razu zaznaczyć piony kanalizacyjne symbolem K, przewody zimnej wody jako ZW, ciepłej jako CW, a przewód cyrkulacyjny jako CYR. Oznaczenia mogą się różnić między projektantami, ale zasada pozostaje ta sama. Dobry rysunek powinien pokazywać również średnice, kierunek spływu, spadki, rzędne i miejsca rewizji.| Element schematu | Co pokazuje | Dlaczego ma znaczenie |
|---|---|---|
| Przyłącze wodociągowe | Miejsce wejścia wody do budynku | Decyduje o lokalizacji wodomierza i głównego zaworu |
| Rozdzielacz | Oddzielne przewody do punktów poboru | Ułatwia regulację, odcięcie i późniejszy serwis |
| Pion kanalizacyjny | Przewód łączący kondygnacje z poziomem odpływowym | Powinien być możliwie prosty i dobrze odpowietrzony |
| Podejście kanalizacyjne | Odcinek od przyboru do pionu lub poziomu | Jego długość i spadek wpływają na drożność oraz hałas |
| Rewizja | Otwór umożliwiający czyszczenie rury | Pozwala usunąć zator bez rozkuwania ściany |
Na osobnym planie powinny znaleźć się także przejścia przez fundamenty i ściany. Przed betonowaniem dobrze jest sprawdzić, czy tuleje ochronne mają właściwą średnicę i czy rury nie będą później kolidować z ogrzewaniem podłogowym, kanałami wentylacyjnymi albo przewodami elektrycznymi.
Najwygodniejszy układ pomieszczeń
W nowym domu staram się grupować łazienki, pralnię, kuchnię i kotłownię wokół jednego lub dwóch pionów. Taki układ skraca trasy, zmniejsza liczbę kształtek i ułatwia wykonanie spadków. Dodatkową korzyścią jest krótszy obieg ciepłej wody, co ogranicza straty energii i poprawia komfort.
Nie zawsze trzeba jednak podporządkowywać cały plan domu instalacjom. Jeśli łazienka znajduje się daleko od głównego pionu, można zastosować dodatkowy pion albo przepompownię dla wybranego przyboru. To rozwiązania droższe i bardziej zależne od energii elektrycznej, więc traktuję je jako sposób na pokonanie ograniczeń, a nie pierwszy wybór.
Kanalizacja potrzebuje spadku i prawidłowego odpowietrzenia
Poziome przewody kanalizacyjne prowadzi się ze stałym spadkiem w kierunku odpływu. W praktyce dla przewodów o średnicy około 110 mm często przyjmuje się około 2%, czyli 2 cm różnicy wysokości na każdy metr rury. Dla podejść o średnicy 50 mm stosuje się zwykle około 2,5-3%, ale ostateczne wartości powinny wynikać z projektu i zastosowanego systemu.
Zbyt mały spadek może powodować zaleganie osadów, a zbyt duży również nie jest dobry, ponieważ woda może odpłynąć szybciej niż zanieczyszczenia stałe. Rur nie należy układać „na oko”, szczególnie pod płytą fundamentową i w warstwach podłogi. Każdy fragment trzeba sprawdzić niwelatorem lub laserem.
Orientacyjne średnice przewodów
| Przybór lub odcinek | Często stosowana średnica | Praktyczna uwaga |
|---|---|---|
| Umywalka | Ø 40-50 mm | Im krótsze podejście, tym mniejsze ryzyko osadzania zabrudzeń |
| Prysznic lub wanna | Ø 50 mm | Trzeba uwzględnić wysokość syfonu i odpływu liniowego |
| Zlewozmywak, zmywarka, pralka | Ø 50 mm | Przy kilku urządzeniach ważna jest drożność wspólnego podejścia |
| WC | Ø 100-110 mm | Przewód powinien mieć możliwie prostą trasę do pionu |
| Pion kanalizacyjny | Ø 100-110 mm | Nie należy redukować go bez uzasadnienia projektowego |
Są to wartości orientacyjne, a nie zamiennik projektu. Systemy niskoszumowe, nietypowe przybory i długie podejścia mogą wymagać innych średnic. Najgorszym pomysłem jest zmniejszanie przekroju tylko dlatego, że mniejsza rura łatwiej mieści się w ścianie.
Wywiewka i zawory napowietrzające
Piony kanalizacyjne powinny być wyprowadzone ponad dach jako przewody wentylujące. Ich zadaniem jest wyrównywanie ciśnienia w rurach, dzięki czemu spływ ścieków nie wysysa wody z syfonów. Brak odpowietrzenia często kończy się charakterystycznym bulgotaniem i zapachem kanalizacji.
Zawór napowietrzający może być pomocny przy dodatkowym pionie, ale nie powinien automatycznie zastępować całego systemu wywiewnego. W polskich warunkach technicznych przewidziano konkretne zasady dotyczące wyprowadzenia pionów, a w przypadku pomieszczeń zagrożonych cofką ścieków potrzebne jest zabezpieczenie przeciwzalewowe lub przepompownia.
Woda zimna ciepła i cyrkulacja w praktycznym układzie
W małym domu można rozprowadzić wodę układem trójnikowym. Jedna główna rura biegnie do kolejnych pomieszczeń, a od niej odchodzą krótkie podejścia. To rozwiązanie jest proste i stosunkowo tanie, ale awaria jednego odcinka może wymagać odcięcia większej części instalacji.
Przy dwóch łazienkach, pralni i kuchni lepiej sprawdza się układ rozdzielaczowy. Z rozdzielacza prowadzi się osobne przewody do każdego punktu lub grupy punktów. Zużywa się wtedy nieco więcej rury, za to łatwiej kontrolować przepływ, wykonać próbę szczelności i wyłączyć pojedynczy obwód.
Jak poprowadzić przewody
Rury wodne prowadzi się w bruzdach, warstwie podłogi albo w przestrzeni instalacyjnej, zawsze zgodnie z wytycznymi producenta. Przewody ciepłej wody trzeba izolować otuliną, a zimną wodę zabezpieczyć przed skraplaniem, zwłaszcza gdy biegnie w ciepłej i wilgotnej strefie.
W miejscach przejścia przez ściany i stropy przydają się tuleje ochronne. Umożliwiają niewielki ruch rury i ograniczają przenoszenie drgań. Warto także zostawić dostęp do zaworów, filtrów, wodomierza i rozdzielacza. Zakrywanie tych elementów na stałe to oszczędność tylko pozorna.
Przy bateriach i stelażach podtynkowych trzeba dokładnie ustalić wysokości przed tynkowaniem. Dotyczy to również przyłączy pod pralkę, zmywarkę, lodówkę z kostkarką i kran ogrodowy. Drobne pominięcie na etapie stanu surowego później oznacza przeróbkę glazury albo mebli.
Czy warto robić cyrkulację c.w.u.
Cyrkulacja ma sens, gdy odległość od zasobnika do punktu poboru jest duża albo gdy z ciepłej wody korzysta się w kilku łazienkach. Pompa cyrkulacyjna może pracować według harmonogramu lub uruchamiać się po naciśnięciu przycisku, co ogranicza straty energii. Przy jednym węźle sanitarnym i krótkich przewodach dodatkowa pętla często nie zwróci kosztu.W mojej ocenie lepiej zaplanować możliwość podłączenia cyrkulacji niż wykonywać ją bez analizy. Trzecia rura jest trudna do dodania po wykończeniu, ale jej późniejsze używanie powinno zależeć od długości tras, pojemności przewodów i codziennego zużycia wody.
Dwa czytelne warianty dla domu parterowego i piętrowego
Dom parterowy z jedną łazienką
W prostym domu parterowym najlepiej umieścić łazienkę, kuchnię, pralnię i kotłownię możliwie blisko siebie. Jeden pion lub krótki poziom kanalizacyjny może obsłużyć większość pomieszczeń, a źródło ciepłej wody znajduje się blisko punktów poboru.
Przykładowa kolejność wygląda tak: przyłącze wodne, wodomierz, filtr i zawór główny, rozdział zimnej wody, źródło c.w.u., przewód ciepłej wody, punkty poboru, syfony, podejścia kanalizacyjne i główny odpływ. W takim układzie zwykle nie potrzeba skomplikowanej automatyki ani przepompowni.
Dom piętrowy z dwiema łazienkami
W domu piętrowym warto ustawić łazienki jedna nad drugą albo w pobliżu wspólnego pionu. Ogranicza to liczbę przejść przez strop i ułatwia zachowanie spadków. Na piętrze trzeba szczególnie dopilnować izolacji akustycznej pionu, ponieważ odgłosy spływających ścieków mogą być słyszalne w sypialniach.
Przy dwóch łazienkach zwykle stosuję osobny rozdzielacz wody na każdej kondygnacji albo jeden centralny rozdzielacz w pomieszczeniu technicznym. Dobrze zaplanowana cyrkulacja może poprawić komfort, ale wymaga równomiernego prowadzenia przewodów i odpowiedniej izolacji. Sama pompa nie naprawi błędnie poprowadzonej pętli.
Przeczytaj również: Łącznik krzyżowy - schemat podłączenia i najczęstsze błędy
Dom bez kanalizacji sieciowej
Jeśli działka nie ma dostępu do kanalizacji, układ wewnętrzny może być podobny, ale kończy się innym odbiornikiem ścieków. Do wyboru pozostaje szczelny zbiornik bezodpływowy albo przydomowa oczyszczalnia, przy czym znaczenie mają warunki gruntowe, poziom wód, wielkość działki i lokalne przepisy.
W takiej sytuacji trzeba już na etapie projektu sprawdzić rzędną wyjścia kanalizacji i dojazd do zbiornika. Gdy odpływ grawitacyjny jest niemożliwy, stosuje się przepompownię. To dodatkowy koszt oraz urządzenie wymagające zasilania i okresowego serwisu, dlatego nie warto podejmować tej decyzji bez analizy wysokości terenu.
Najczęstsze błędy i realne koszty wykonania
Najdroższe pomyłki nie wynikają zwykle z ceny rur, lecz z konieczności późniejszego kucia. Powtarzają się te same problemy: brak dokumentacji tras, za mały spadek kanalizacji, zbyt długie podejścia do WC, brak rewizji, niezaizolowane przewody c.w.u. i umieszczenie zaworów w niedostępnych miejscach.
- Brak próby szczelności przed tynkami i wylewkami.
- Łączenie rur wodnych w miejscu, do którego nie będzie dostępu.
- Prowadzenie kanalizacji bez sprawdzenia poziomu posadzki i fundamentów.
- Wspólny, zbyt długi odpływ dla wielu urządzeń bez właściwej średnicy.
- Brak ochrony przed cofką w piwnicy lub garażu położonym poniżej poziomu kanalizacji.
- Nieprzemyślana lokalizacja zasobnika, przez co ciepła woda musi pokonać bardzo długą trasę.
| Zakres prac | Orientacyjny koszt | Od czego zależy cena |
|---|---|---|
| Punkt wodno-kanalizacyjny z materiałem | około 500-900 zł | Region, standard rur, liczba podejść i zakres robót |
| Instalacja wewnętrzna domu 120-160 m² | około 15 000-25 000 zł | Liczba łazienek, punktów, pionów i źródło c.w.u. |
| Projekt lub dopracowanie instalacji | od kilkuset do kilku tysięcy złotych | Zakres dokumentacji i stopień skomplikowania budynku |
| Przyłącze wodno-kanalizacyjne | około 8 000-20 000 zł i więcej | Długość trasy, wykopy, odtworzenie nawierzchni i warunki lokalne |
| Szambo lub oczyszczalnia | zwykle 12 000-20 000 zł | Technologia, pojemność, grunt i roboty ziemne |
Cennik traktowałbym jako punkt wyjścia do rozmowy z wykonawcą, nie jako obietnicę ceny. Dwie oferty mogą różnić się zakresem nawet o kilka tysięcy złotych, jeśli jedna obejmuje tylko rozprowadzenie rur, a druga także izolację, próby, podejścia pod stelaże i przygotowanie kotłowni.
Co sprawdzić przed zakryciem rur w ścianach i podłodze
Przed wykonaniem tynków i wylewek trzeba przejść po budynku z projektem w ręku. Sprawdzam wtedy położenie każdego odpływu, wysokość podejść, dostęp do zaworów, kierunek spadków oraz zgodność tras z instalacją elektryczną i ogrzewaniem podłogowym.
Instalację wodną należy poddać próbie ciśnieniowej, a kanalizację sprawdzić pod kątem drożności i prawidłowego spływu. Dobrze wykonuje się także zdjęcia wszystkich ścian i podłóg z widoczną miarką. Taka dokumentacja jest później bezcenna przy montażu szafek, wierceniu otworów i ewentualnym serwisie.
Najważniejsza zasada jest prosta: schemat ma być czytelny nie tylko dla instalatora, ale również dla inwestora. Jeżeli z rysunku nie da się szybko ustalić, skąd płynie woda, którędy odpływają ścieki i gdzie można odciąć konkretny obwód, projekt wymaga dopracowania przed rozpoczęciem prac.
