Murłata nie musi zawsze leżeć na klasycznym wieńcu żelbetowym, ale jej zamocowanie wymaga wtedy znacznie większej kontroli. W tym artykule pokazuję, kiedy mocowanie murłaty bez wieńca ma sens, jakie rozwiązania konstrukcyjne mogą zastąpić wieniec, jak dobrać kotwy do rodzaju ściany oraz których błędów nie wolno popełnić.
Najważniejsze decyzje trzeba podjąć przed ułożeniem murłaty
- Brak wieńca nie oznacza braku wzmocnienia - jego funkcję musi przejąć żelbet, pełny mur albo zaprojektowany układ kotew.
- Najbezpieczniejsze jest kotwienie do betonu, a nie przypadkowe wkręcanie prętów w pustak.
- Rozstaw kotew nie jest uniwersalny. Często spotyka się zakres 1,0-1,5 m, ale ostateczny układ wynika z obliczeń.
- Pustaki drążone i beton komórkowy wymagają szczególnej ostrożności, ponieważ ich nośność na wyrywanie może być niewystarczająca.
- Konstruktor powinien sprawdzić cały układ dachu, nie tylko średnicę pręta gwintowanego.
Czy murłata może być zamocowana bez wieńca
Tak, ale nie na zasadzie „przykręcimy ją mocniejszymi śrubami”. Wieniec żelbetowy nie służy wyłącznie jako wygodne miejsce do zakotwienia murłaty. Usztywnia górę ścian, ogranicza ich rozsuwanie i przejmuje część sił działających na dach podczas silnego wiatru.
Murłata przekazuje na ścianę ciężar więźby, obciążenie pokryciem oraz siły poziome i wyrywające. Szczególnie ważne jest ssanie wiatru, które może próbować unieść fragment dachu. Z tego powodu samo oparcie drewnianej belki na murze nie wystarcza, nawet jeśli dach wydaje się ciężki.
W praktyce takie rozwiązanie może być uzasadnione przy małych budynkach gospodarczych, garażach, remontach starych domów albo ścianach wykonanych z pełnej cegły czy żelbetu. W nowym domu z pustaków ceramicznych, betonu komórkowego lub lekkich bloczków decyzja wymaga już sprawdzenia nośności ściany i sposobu jej usztywnienia.
Najczęstszy błąd polega na utożsamianiu kotwy chemicznej z wieńcem. Żywica poprawia połączenie pręta z podłożem, ale nie usztywnia całej ściany. Jeśli mur zacznie się odkształcać, nawet dobrze osadzona kotwa może nie rozwiązać problemu.
Co może zastąpić klasyczny wieniec
Jeżeli wieniec nie został wykonany, najpierw trzeba ustalić, jaki element przejmie jego zadania. Najczęściej stosuje się lokalne wzmocnienia żelbetowe albo kotwienie do istniejącego, wystarczająco mocnego podłoża.
| Rozwiązanie | Najlepsze zastosowanie | Główna zaleta | Ograniczenie |
|---|---|---|---|
| Żelbetowy pas pod murłatą | Nowy budynek, dostęp do korony ściany | Ciągłe podparcie i dobre rozłożenie sił | Wymaga zbrojenia, deskowania i połączenia ze ścianą |
| Żelbetowe trzpienie lub słupki | Ścianki kolankowe i miejsca między otworami | Przenoszą obciążenia do niższych partii muru | Punktowe podparcie wymaga dokładnego rozstawu |
| Kotwy w pełnym murze | Stare domy z cegły pełnej lub ściany betonowe | Możliwość wykonania bez dużych robót mokrych | Nośność trzeba potwierdzić badaniem lub obliczeniami |
| Systemowe kotwy w pustakach | Tylko rozwiązania dopuszczone dla danego podłoża | Szybki montaż bez pełnego wieńca | Ograniczona i zależna od materiału nośność na wyrywanie |

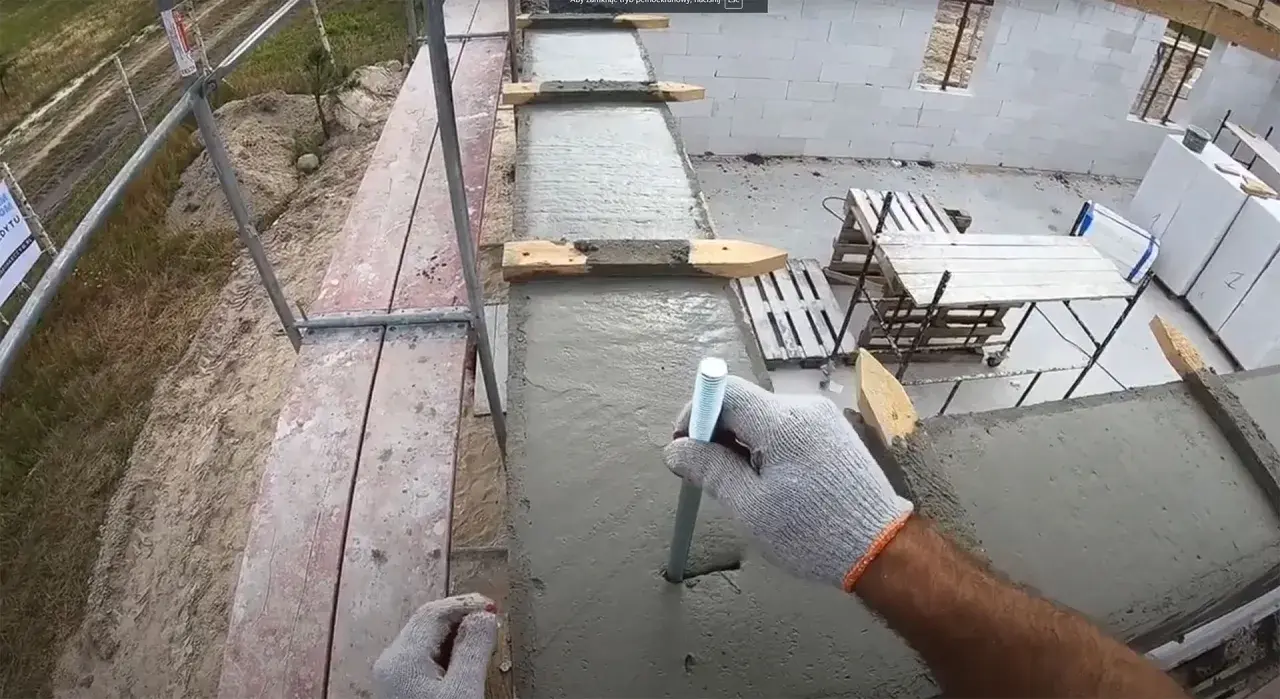

Żelbetowy pas pod murłatą
Jeśli budynek jest jeszcze na etapie stanu surowego, najczęściej rozważyłbym wykonanie ciągłego pasa żelbetowego na koronie ściany. Nie musi on wyglądać identycznie jak rozwiązanie z projektu, ale powinien mieć zaprojektowane zbrojenie, połączenie ze ścianą i punkty kotwienia.
Wąska warstwa betonu wylana na pustakach bez prawidłowego zbrojenia nie staje się automatycznie wieńcem. Liczy się ciągłość, oparcie, zakotwienie oraz odporność na zarysowanie. W wielu przypadkach niewielka oszczędność na betonie oznacza później kosztowne poprawki.
Przeczytaj również: Poddasze czy strych? Jak poprawnie nazwać przestrzeń pod dachem
Trzpienie i słupki żelbetowe
Przy ściance kolankowej można wykorzystać trzpienie żelbetowe rozmieszczone w określonych miejscach. Murłata jest wtedy kotwiona do elementów, które przekazują obciążenia w dół konstrukcji. Rozstaw mocowań powinien odpowiadać rozstawowi trzpieni, a nie przypadkowej długości murłaty.
Takie rozwiązanie bywa rozsądne, gdy wykonanie pełnego pasa jest trudne, ale nie zastępuje bezpośrednio ciągłego usztywnienia. Konstruktor powinien sprawdzić również połączenie trzpieni ze stropem, ścianą niższej kondygnacji albo innym elementem nośnym.
Jak wykonać mocowanie krok po kroku
Prace zaczynam od sprawdzenia rzeczywistego podłoża, a nie od zakupu kotew. Trzeba wiedzieć, czy pod tynkiem znajduje się pełna cegła, pustak, beton komórkowy, żelbetowy trzpień czy może spoiny i pustki. Jedna ściana może mieć różną nośność w kilku miejscach.
- Sprawdź projekt i układ dachu. Konstruktor powinien uwzględnić ciężar pokrycia, rozpiętość krokwi, kąt połaci, strefę wiatrową i sposób stężenia więźby.
- Wyznacz miejsca kotew. Nie wierć w spoinach, krawędziach pustaków, nadprożach ani w pobliżu instalacji.
- Przygotuj równą powierzchnię pod murłatę. Większe nierówności wyrównuje się zaprawą lub zaprojektowaną podlewką, a nie klinami z przypadkowych kawałków drewna.
- Wykonaj izolację przeciwwilgociową. Między murem a drewnem powinna znaleźć się trwała warstwa odcinająca wilgoć.
- Osadź kotwy zgodnie z kartą techniczną systemu. W pustakach często potrzebna jest tuleja siatkowa, a otwór wymaga dokładnego oczyszczenia.

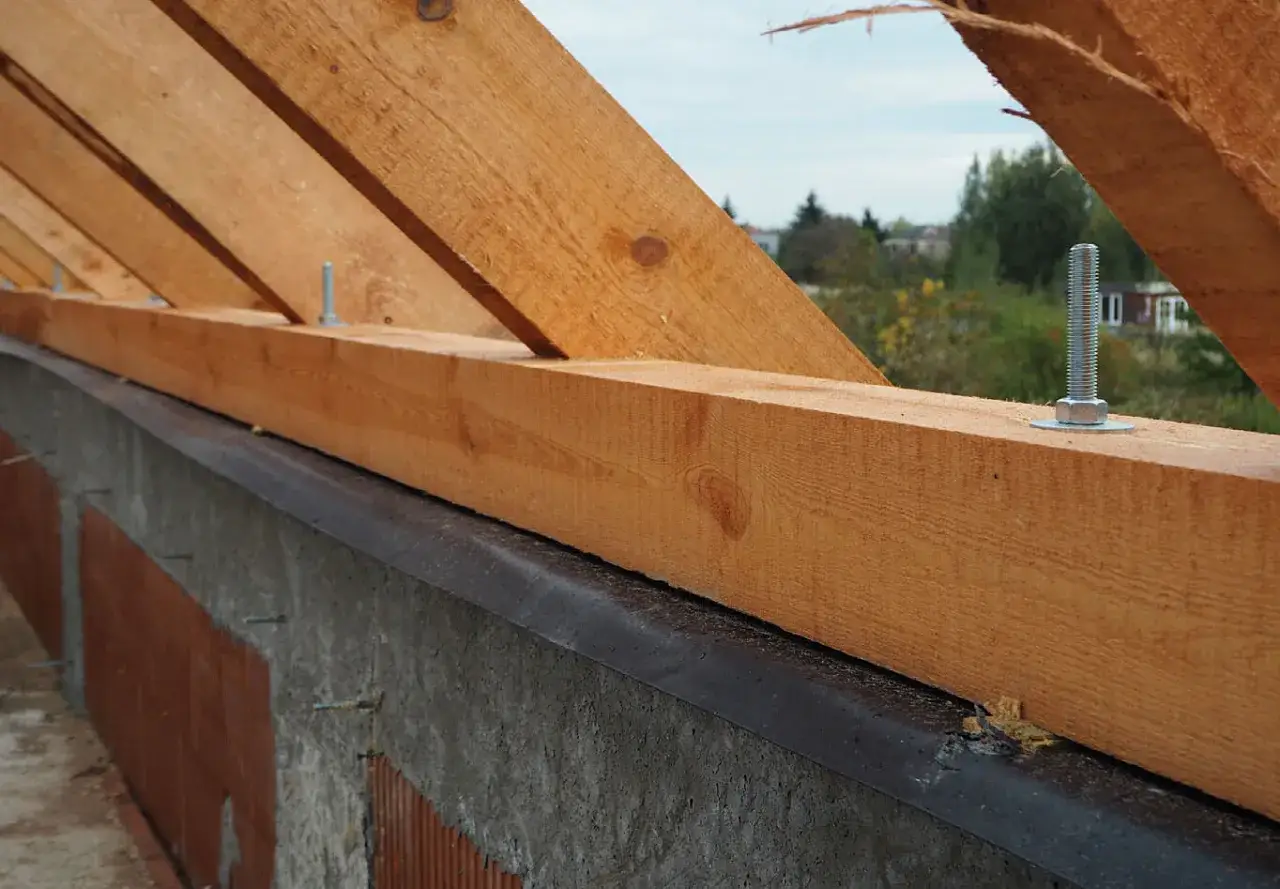

- Ułóż i skręć murłatę. Podkładki powinny mieć odpowiednią średnicę, aby nie zagłębiały się w drewno, a nakrętki należy dokręcać po związaniu żywicy.
- Połącz narożniki i styki belek. Murłata powinna tworzyć stabilny układ, a nie kilka luźnych odcinków leżących obok siebie.
- Wykonaj połączenia więźby i zabezpieczenia przed wiatrem. Łączniki krokwiowe, taśmy i kątowniki uzupełniają system, ale nie zastępują głównych kotew.
W przypadku kotwy chemicznej bardzo ważne są średnica otworu, głębokość zakotwienia, temperatura i czas wiązania. Otworu nie wystarczy tylko przedmuchać z wierzchu. Pył pozostawiony na jego ściankach może wyraźnie osłabić połączenie.
Przy murze z pustaka drążonego pręt zwykle osadza się przez tuleję siatkową, która zatrzymuje zaprawę w strefie pustki. Nie wolno jednak zakładać, że każda żywica i każdy pręt będą działały tak samo. Liczy się kompletne rozwiązanie dopuszczone dla konkretnego materiału.
Jak dobrać kotwy do rodzaju ściany
Największe znaczenie ma nie sama średnica pręta, lecz rodzaj podłoża i sposób zniszczenia połączenia. Kotwa może zostać wyrwana razem z fragmentem muru, wysunięta z pustki albo doprowadzić do rozłupania krawędzi. Dlatego popularne hasło „zastosuj M12” nie jest jeszcze projektem mocowania.
| Rodzaj ściany | Możliwe rozwiązanie | Na co uważać |
|---|---|---|
| Żelbet | Kotwa chemiczna lub mechaniczna dobrana do betonu | Odległość od krawędzi, zbrojenie i głębokość zakotwienia |
| Cegła pełna | Systemowa kotwa chemiczna, czasem kotwa mechaniczna | Jakość starej cegły i spoiny |
| Pustak ceramiczny | Żywica z tuleją siatkową albo rozwiązanie systemowe | Nie wiercić przypadkowo w cienkich ściankach pustaka |
| Silikat pełny | Kotwa chemiczna lub mechaniczna zgodna z dokumentacją | Ryzyko zbyt małej odległości od krawędzi |
| Beton komórkowy | Specjalna kotwa do AAC lub dodatkowy element żelbetowy | Niska odporność wielu odmian na wyrywanie |
W praktycznych rozwiązaniach spotyka się pręty M12-M16 i rozstaw około 1,0-1,5 m, ale są to jedynie wartości orientacyjne. Przy ciężkim dachu, dużej ekspozycji na wiatr albo wysokiej ściance kolankowej potrzebne mogą być inne średnice i mniejsze odległości.
Nie traktowałbym też kotew rozporowych jako uniwersalnego zamiennika. W betonie mogą działać bardzo dobrze, ale w pustaku lub materiale kruchym mogą powodować lokalne uszkodzenia. W takich warunkach lepszy bywa system chemiczny, choć tylko wtedy, gdy producent podaje nośność dla danego podłoża.
Co najczęściej psuje takie połączenie
Najwięcej problemów nie wynika z samego pomysłu, lecz z niedopilnowania detali. Widziałem wiele mocowań, które wyglądały solidnie z góry, ale kotwa była osadzona w spoinie albo w cienkiej ściance pustaka. Estetyczne nakrętki nie świadczą o nośności połączenia.
- Kotwienie tylko w ostatniej warstwie muru. Ta część ściany bywa najsłabsza i może zostać wyrwana razem z fragmentem pustaka.
- Brak izolacji pod drewnem. Wilgoć z muru sprzyja zawilgoceniu, deformacji i korozji elementów stalowych.
- Zbyt małe podkładki. Przy dokręcaniu mogą wcinać się w drewno i zmniejszać skuteczność docisku.
- Wiercenie udarem w pustaku. Może rozbić cienkie ścianki i zniszczyć strefę, w której kotwa miała pracować.
- Przypadkowy rozstaw prętów. Dwa mocowania przy narożniku nie zabezpieczą długiego odcinka murłaty.
- Brak połączeń w narożnikach. Murłata nie może zachowywać się jak kilka niezależnych belek.
- Pomijanie sił od wiatru. Ciężkie pokrycie zwiększa obciążenie pionowe, ale nie gwarantuje odporności na podrywanie.
- Wiercenie bez lokalizacji instalacji i zbrojenia. Uszkodzenie przewodu albo przecięcie pręta w żelbecie może stworzyć dodatkowy problem.
Jeżeli ściana jest już wykonana i nie wiadomo, z czego dokładnie ją wymurowano, rozsądne może być wykonanie odkrywki oraz próby wyrywania na reprezentatywnym fragmencie. Taki test nie zastępuje obliczeń, ale pozwala uniknąć przyjmowania nośności „z pamięci”.
Kiedy lepiej wykonać wieniec mimo dodatkowych kosztów
Jeśli dach jest duży, stromy, ciężki albo budynek stoi w miejscu silnie narażonym na wiatr, zwykle nie szukałbym oszczędności na wieńcu. Jego wykonanie może kosztować orientacyjnie 250-500 zł za metr bieżący, zależnie od robocizny, zbrojenia, deskowania i dostępu. Lokalne kotwienia mogą wyglądać taniej, ale po doliczeniu wzmocnień często tracą przewagę.
Same kotwy i drobne materiały przy prostym układzie mogą zamknąć się w granicach 50-150 zł za metr bieżący. To jednak nie obejmuje projektu, odkrywek, betonu, napraw muru ani ewentualnych zabezpieczeń dodatkowych.
Wieniec wybrałbym szczególnie wtedy, gdy ściany są z betonu komórkowego lub pustaków drążonych, ścianka kolankowa jest wysoka, a więźba ma klasyczny układ krokwiowo-jętkowy albo płatwiowo-kleszczowy. Im większe siły poziome, tym mniej sensu ma punktowe mocowanie w słabym murze.
Jeżeli budynek już stoi, a wykonanie pełnego wieńca oznaczałoby duży remont, można rozważyć pas lokalny, trzpienie żelbetowe albo stalowe ściągi. Każda z tych metod zmienia jednak sposób pracy konstrukcji, więc nie powinna być dobierana wyłącznie na podstawie ceny wykonania.
Co sprawdzić przed zamknięciem dachu
Przed ułożeniem pokrycia poprosiłbym o sprawdzenie czterech rzeczy: rodzaju podłoża, rozstawu kotew, jakości połączeń murłaty oraz ciągłości zabezpieczenia przed wilgocią. Dobrze jest zrobić zdjęcia mocowań i zachować karty techniczne zastosowanych systemów, zanim wszystko zostanie zakryte.
Najważniejszy wniosek jest prosty. Brak wieńca można zastąpić zaprojektowanym układem konstrukcyjnym, ale nie samą mocniejszą śrubą. Jeśli nie ma pewności, czy ściana przeniesie siły od dachu, bezpieczniejszym rozwiązaniem będzie wykonanie żelbetowego wzmocnienia i sprawdzenie detalu przez konstruktora.
