Gdy kocioł na paliwo stałe pracuje w instalacji otwartej, prawidłowe podłączenie naczynia wzbiorczego decyduje o bezpieczeństwie całego układu. Pytanie, jak podłączyć naczynie wyrównawcze otwarte, obejmuje nie tylko samo doprowadzenie rury, ale też wybór miejsca, zabezpieczenie przed zamarzaniem, właściwe prowadzenie przelewu i kontrolę po uruchomieniu.
Najważniejsze zasady bezpiecznego podłączenia
- Naczynie montuje się powyżej najwyższego punktu instalacji, z zapasem wysokości i ochroną przed mrozem.
- Rura bezpieczeństwa i wzbiorcza muszą pozostać drożne, bez zaworów odcinających, przewężeń i syfonów.
- Przelew powinien być widoczny i odprowadzać nadmiar wody w bezpieczne miejsce.
- Pojemność dobiera się do całkowitej ilości wody w kotle, rurach, grzejnikach i buforze.
- Instrukcja kotła ma pierwszeństwo przed uniwersalnym schematem znalezionym w internecie.
Do czego służy otwarte naczynie wzbiorcze
Woda zwiększa swoją objętość, gdy się nagrzewa. Otwarte naczynie przejmuje ten przyrost, dzięki czemu instalacja nie musi kompensować rozszerzalności przez niekontrolowany wzrost ciśnienia. Zbiornik pozostaje połączony z atmosferą, dlatego układ jest bezciśnieniowy i odporniejszy na przegrzanie niż źle wykonana instalacja zamknięta.
Nie jest to jednak zwykły zbiornik zapasowy. Jego zadaniem jest również umożliwienie ujścia powietrza i pary oraz sygnalizowanie, że w układzie pojawiło się zbyt dużo wody. W praktyce właśnie dlatego naczynie powinno znajdować się w najwyższym punkcie obiegu, a jego przewody muszą zachować pełną drożność.
Rozwiązanie stosuje się przede wszystkim przy kotłach na drewno, węgiel, pellet oraz kominkach z płaszczem wodnym, jeśli producent przewidział pracę w systemie otwartym. Nie wolno bez sprawdzenia dokumentacji podłączać takiego zbiornika do instalacji zaprojektowanej jako zamknięta, w której pracuje naczynie przeponowe i zawór bezpieczeństwa.

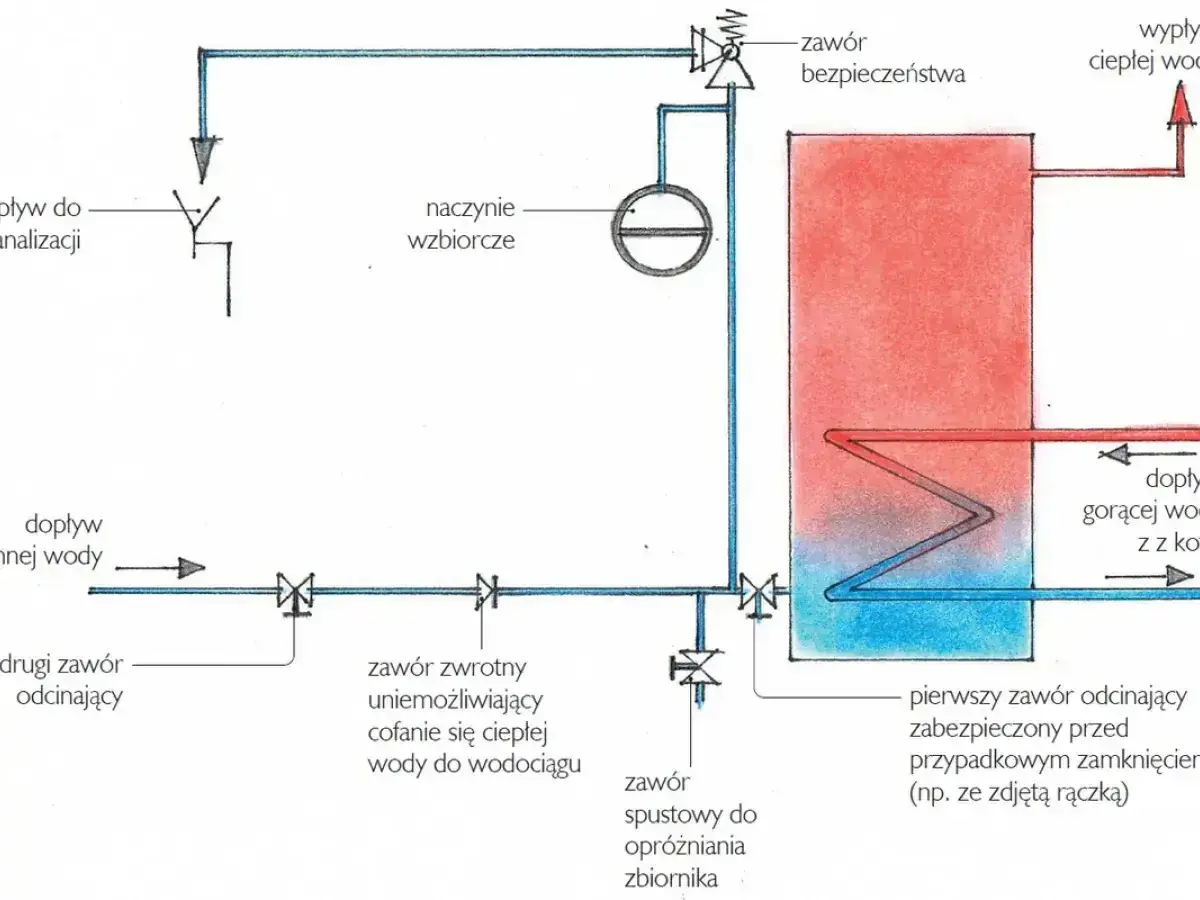

Jak powinien wyglądać układ rur
Wokół naczynia występuje kilka przewodów, a ich nazwy bywają różne w zależności od producenta i projektu. Ja zawsze analizuję przede wszystkim funkcję każdej rury, bo pomylenie przewodu przelewowego z bezpieczeństwa może mieć poważne skutki.
| Element | Funkcja | Najważniejsza zasada |
|---|---|---|
| Rura bezpieczeństwa | Odprowadza nadmiar wody, pary i ciśnienia ze źródła ciepła | Bez zaworu odcinającego i bez przewężeń |
| Rura wzbiorcza | Doprowadza przyrost objętości wody do naczynia | Powinna mieć możliwie prosty i drożny przebieg |
| Rura przelewowa | Odprowadza nadmiar wody po przekroczeniu poziomu roboczego | Wylot powinien być widoczny i bezpiecznie zakończony |
| Rura odpowietrzająca | Umożliwia ujście powietrza i pary | Nie może być zamykana ani zakończona w sposób utrudniający przepływ |
| Rura sygnalizacyjna | Informuje o pojawieniu się wody w przelewie lub ułatwia kontrolę poziomu | Powinna odprowadzać wodę w miejsce łatwe do obserwacji |
W małych instalacjach niektóre funkcje mogą być rozwiązane wspólnym przewodem, ale tylko wtedy, gdy dopuszcza to schemat producenta. Nie warto upraszczać układu na własną rękę, szczególnie przy kotle na paliwo stałe, który po zaniku zasilania elektrycznego nadal może oddawać ciepło.
Gdzie zamontować naczynie i jak prowadzić przewody
Naczynie umieszcza się nad najwyżej położonym grzejnikiem, pętlą ogrzewania podłogowego lub innym punktem instalacji. W praktyce przyjmuje się zapas wysokości, często około 0,3 m ponad najwyższym punktem, ale dokładne wymaganie trzeba sprawdzić w dokumentacji kotła i projekcie, zwłaszcza gdy pompa znajduje się na zasilaniu.
Zbiornik powinien stać stabilnie na konsoli albo odpowiednio wykonanym wsporniku. Po napełnieniu waży znacznie więcej niż wynikałoby z jego pustej masy, dlatego cienka półka przykręcona do przypadkowej ścianki może po kilku sezonach odkształcić się lub wyrwać.
Najbezpieczniej prowadzić rurę bezpieczeństwa i wzbiorczą bezpośrednio od źródła ciepła, możliwie krótko, ze stałym wzniosem w stronę naczynia. Trzeba unikać odcinków opadających i później unoszących się ponownie, ponieważ tworzą one kieszenie powietrzne, które mogą zablokować przepływ.
Na tych rurach nie montuje się zaworów odcinających, filtrów, zwężeń ani elementów, które użytkownik mógłby przypadkowo zamknąć. Zawór znajdujący się na drodze między kotłem a naczyniem może odciąć zabezpieczenie dokładnie wtedy, gdy jest najbardziej potrzebne.
Jeżeli naczynie znajduje się na nieogrzewanym strychu, trzeba zabezpieczyć je przed wychłodzeniem. Sama otulina nie zawsze wystarczy przy dłuższym mrozie, dlatego w takim miejscu trzeba rozważyć przeniesienie zbiornika do ogrzewanej strefy albo rozwiązanie zgodne z dokumentacją instalacji. Zamarznięta rura bezpieczeństwa jest realnym zagrożeniem, nie tylko usterką obniżającą komfort.
Podłączenie krok po kroku
1. Sprawdź typ instalacji i dokumentację kotła
Najpierw trzeba ustalić, czy źródło ciepła jest przeznaczone do pracy w układzie otwartym. Instrukcja powinna wskazywać wymagany schemat, średnice przewodów, miejsce wpięcia oraz sposób zabezpieczenia przed przegrzaniem. Nie wolno opierać się wyłącznie na mocy kotła ani na podobieństwie do instalacji sąsiada.
2. Ustal położenie naczynia
Wyznacz najwyższy punkt instalacji, a potem zaplanuj miejsce dla zbiornika z odpowiednim zapasem wysokości. Zostaw dostęp do pokrywy, przelewu i króćca napełniającego, ponieważ poziom wody trzeba okresowo sprawdzać.

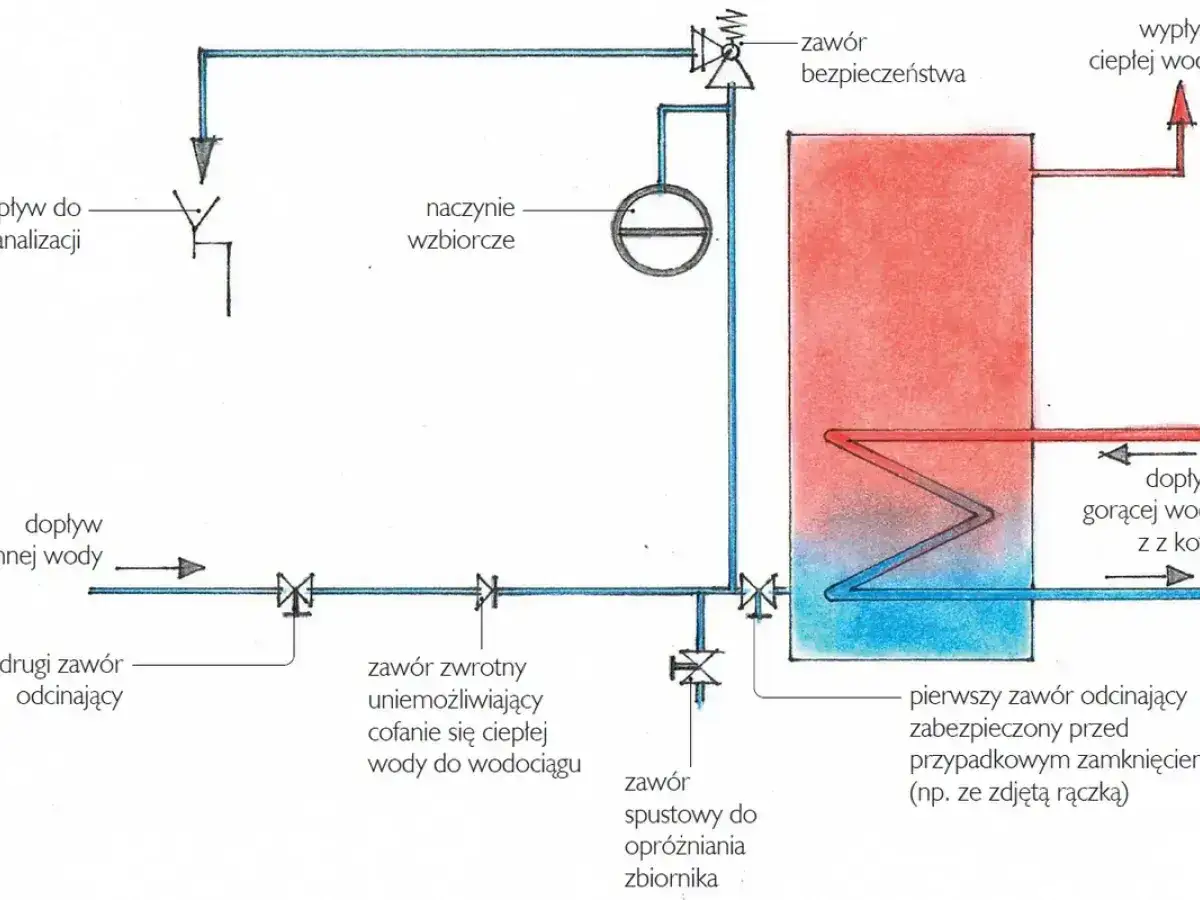

3. Wykonaj bezpośrednie połączenie zabezpieczające
Rurę bezpieczeństwa i wzbiorczą prowadzi się od kotła lub wskazanego przez producenta punktu instalacji do naczynia. Połączenie powinno mieć właściwy przekrój, stały kierunek prowadzenia i żadnych elementów mogących ograniczyć przepływ.
To moment, w którym najczęściej pojawia się błąd. Instalator albo majsterkowicz próbuje wstawić zawór, aby łatwiej opróżniać naczynie, lecz wygoda serwisowa nie może przerywać drogi bezpieczeństwa. Jeśli potrzebny jest spust, powinien być rozwiązany osobnym przewodem i zgodnie ze schematem.
4. Podłącz przelew i odpowietrzenie
Przelew należy wyprowadzić do miejsca, w którym wypływ wody będzie widoczny, na przykład nad kratkę ściekową lub zlew techniczny. Nie powinien kończyć się tak, aby woda spływała po ścianie, zalewała izolację albo pozostawała niewidoczna pod posadzką.
Wylot trzeba wykonać tak, aby nie dało się go łatwo zatkać. Nie zamykaj go szczelnie korkiem i nie podłączaj w sposób tworzący możliwość cofnięcia ścieków do naczynia.
5. Napełnij układ i odpowietrz grzejniki
Instalację napełnia się na zimno, powoli kontrolując połączenia oraz poziom w naczyniu. Po odpowietrzeniu grzejników poziom może się zmienić, dlatego trzeba go ponownie sprawdzić i uzupełnić wodę tylko do poziomu przewidzianego przez projekt.
Przeczytaj również: Cyrkulacja c.w.u. z dwiema pętlami - jak ją wyregulować?
6. Wykonaj kontrolę podczas nagrzewania
Pierwsze uruchomienie powinno odbywać się pod nadzorem osoby znającej instalację. Sprawdza się, czy nie ma wycieków, czy woda nie pojawia się w przelewie zbyt wcześnie oraz czy przewody nie są zatkane przez powietrze.
Przy kotle na paliwo stałe trzeba dodatkowo ocenić zachowanie układu przy pracy pompy i przy jej zatrzymaniu. Brak prądu nie może pozbawić kotła drożnej drogi odprowadzania ciepła, dlatego sposób prowadzenia obiegu kotłowego ma większe znaczenie niż sama obecność naczynia.
Jak dobrać pojemność i średnicę rur
Pojemność naczynia zależy od całkowitej ilości wody w instalacji, a nie tylko od mocy kotła. Do obliczeń wlicza się wodę znajdującą się w kotle, rurach, grzejnikach, rozdzielaczach, wymiennikach i buforze. Bufor o pojemności 500 lub 1000 litrów może całkowicie zmienić dobór naczynia, nawet jeśli sam kocioł ma niewielką moc.
W starszych opracowaniach spotyka się wartość około 4% objętości instalacji jako minimalną pojemność użytkową, natomiast dokumentacje konkretnych urządzeń mogą wymagać innych wartości, na przykład 5-7%. Pojemność użytkowa nie zawsze jest tym samym co pojemność całkowita zbiornika, dlatego nie należy kupować naczynia o pojemności równej prostemu wynikowi z mnożenia.
Przykładowo, jeżeli cały układ zawiera 200 litrów wody, 4% daje 8 litrów przestrzeni potrzebnej na przyrost objętości. Nie oznacza to automatycznie, że właściwe będzie naczynie 8-litrowe. Trzeba uwzględnić rezerwę, poziom roboczy, wolną przestrzeń oraz wymagania producenta.
Średnicę rur dobiera się według mocy źródła, długości przewodów, rodzaju obiegu i instrukcji kotła. W małych instalacjach domowych często spotyka się przewody o średnicach około DN25 lub większych, ale nie jest to uniwersalna recepta. Zbyt mały przekrój może ograniczyć przepływ, a zbyt duży utrudnić wykonanie i zwiększyć koszt bez realnej korzyści.
Przy rozbudowanym układzie z pompami, buforem, wymiennikiem albo dwoma źródłami ciepła dobór powinien wykonać projektant lub doświadczony instalator. W takich konfiguracjach prosty schemat z kotła i kilku grzejników może wprowadzać w błąd.
Błędy, które najczęściej psują działanie układu
- Zawór na rurze bezpieczeństwa może odciąć naczynie od kotła.
- Syfon na przewodzie może zatrzymać pęcherz powietrza i przerwać drożność.
- Naczynie zbyt nisko nie zapewni właściwego ciśnienia statycznego w najwyższych punktach.
- Brak izolacji na strychu zwiększa ryzyko zamarznięcia wody.
- Za mała pojemność powoduje częste wyrzucanie wody przelewem.
- Wylot przelewu ukryty w kanalizacji utrudnia zauważenie problemu.
- Pomieszanie układu otwartego i zamkniętego może stworzyć nieprzewidziane warunki pracy kotła.
Do listy dodałbym jeszcze jeden błąd, który z pozoru wygląda niewinnie. Właściciel uzupełnia wodę po każdym przelewie, ale nie szuka przyczyny. Takie działanie zwiększa ilość tlenu i minerałów w instalacji, co przyspiesza korozję, odkładanie osadów i zużycie elementów stalowych.
Po montażu warto oznaczyć przewody i sfotografować przebieg rur przed zabudowaniem ich izolacją lub obudową. Przy późniejszym serwisie łatwiej wtedy rozpoznać, który przewód jest przelewem, a który odpowietrzeniem. To drobna rzecz, która oszczędza sporo czasu.
Kontrola przed rozpoczęciem sezonu grzewczego
Przed każdym sezonem sprawdzam stabilność mocowania naczynia, stan izolacji i drożność wylotu przelewowego. Oglądam też wszystkie połączenia przy kotle, bo niewielki wyciek na zimno może stać się poważnym problemem po rozgrzaniu instalacji.
Trzeba skontrolować poziom wody na zimnym układzie i odpowietrzyć grzejniki. Jeżeli poziom szybko spada, w przelewie regularnie pojawia się woda albo słychać bulgotanie, sama dolewka nie rozwiąże problemu. Przyczyną może być nieszczelność, złe prowadzenie rur, zbyt mała pojemność lub przegrzewanie kotła.
W przypadku modernizacji domu szczególną ostrożność zachowuję przy łączeniu starej instalacji otwartej z nowym kotłem, pompą ciepła albo kotłem gazowym. Każde źródło ciepła ma własne wymagania dotyczące układu zabezpieczeń, a połączenie obiegu otwartego i zamkniętego często wymaga wymiennika, bufora lub osobnych obiegów.
Jeżeli instalacja ma kocioł na paliwo stałe, kominek z płaszczem wodnym, duży bufor albo przebieg rur na nieogrzewanym poddaszu, odbiór przez instalatora nie jest przesadą. W tym przypadku prawidłowe naczynie to tylko jeden element całego systemu bezpieczeństwa.
Drożna rura jest ważniejsza niż efektowny schemat
Najkrótsza praktyczna zasada brzmi tak: naczynie musi znajdować się wysoko, mieć odpowiednią pojemność, być zabezpieczone przed mrozem, a jego połączenie ze źródłem ciepła powinno pozostać proste, drożne i niemożliwe do przypadkowego zamknięcia.
Jeśli choć jeden z tych warunków budzi wątpliwości, nie uruchamiałbym kotła tylko po to, żeby sprawdzić, „czy jakoś to działa”. W instalacjach grzewczych błędy często ujawniają się dopiero przy przegrzaniu, zaniku prądu albo silnym mrozie, czyli dokładnie wtedy, gdy nie ma już miejsca na spokojne poprawki.
