Wymiana lub montaż wyłącznika różnicowoprądowego w rozdzielnicy to nie jest zwykłe dołożenie kolejnego „bezpiecznika”. Trzeba poprawnie rozdzielić przewody L, N i PE, dobrać aparat do rodzaju odbiorników oraz sprawdzić, czy instalacja nie ma połączeń, które będą powodować przypadkowe wyzwalanie. Poniżej pokazuję, jak działa różnicówka, jak wygląda prawidłowy układ jedno- i trójfazowy, jakie błędy pojawiają się najczęściej oraz kiedy bezwzględnie potrzebny jest elektryk.
Najważniejsze zasady bezpiecznego montażu RCD w domu
- Przez różnicówkę przechodzą wszystkie przewody robocze chronionego obwodu, czyli L, a w instalacji jednofazowej także N.
- Przewód ochronny PE omija aparat i trafia bezpośrednio na listwę ochronną.
- Przewody neutralne za różnymi RCD nie mogą się mieszać, bo aparat będzie wyzwalał albo przestanie prawidłowo chronić.
- W nowoczesnym domu najczęściej stosuje się typ A o czułości 30 mA, ale odbiorniki takie jak pompa ciepła, fotowoltaika czy ładowarka samochodowa mogą wymagać innego rozwiązania.
- RCD nie zastępuje zabezpieczenia nadprądowego. Potrzebny jest wyłącznik nadprądowy albo aparat RCBO.
- Po montażu trzeba wykonać pomiary instalacji, a przycisk TEST traktować jako kontrolę działania, nie jako pełny odbiór elektryczny.
Co naprawdę robi różnicówka i czego nie potrafi

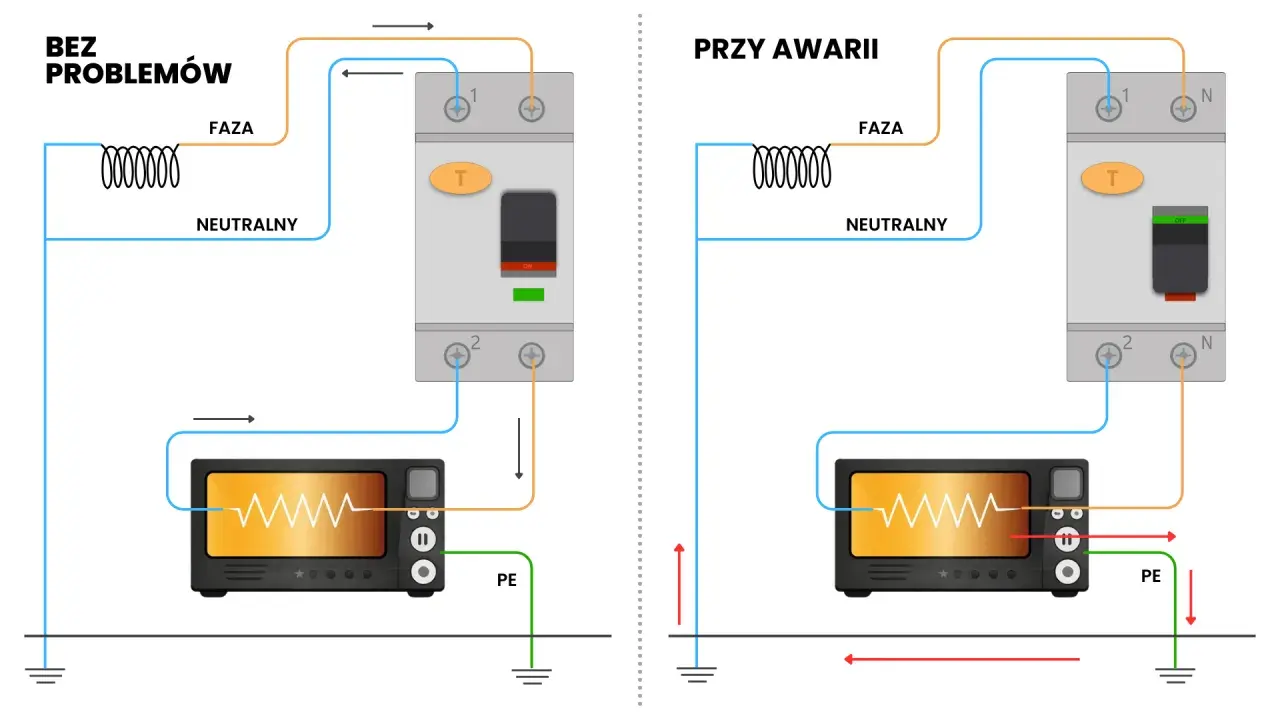

Wyłącznik różnicowoprądowy, nazywany potocznie różnicówką, porównuje prąd wpływający do obwodu z prądem, który z niego wraca. Jeżeli część prądu popłynie inną drogą, na przykład przez uszkodzoną izolację, obudowę urządzenia lub ciało człowieka, aparat wykrywa prąd różnicowy i odłącza zasilanie.
W typowych obwodach domowych stosuje się czułość 30 mA. To ochrona uzupełniająca przed porażeniem, a nie gwarancja, że dotknięcie przewodu pod napięciem będzie bezpieczne. RCD może ograniczyć czas przepływu prądu, ale nie zastępuje poprawnego uziemienia, izolacji, przewodu PE ani zasad bezpiecznej pracy.
Trzeba też jasno rozdzielić role aparatów. Różnicówka nie chroni samodzielnie przed przeciążeniem i zwarciem, dlatego klasyczny RCCB musi współpracować z wyłącznikiem nadprądowym. W małych obwodach wygodną alternatywą jest RCBO, czyli aparat łączący funkcję różnicowoprądową i nadprądową dla jednego obwodu.
Dlaczego przewód PE nie przechodzi przez RCD
Przewód ochronny PE ma zapewnić bezpieczną drogę prądowi zwarciowemu i nie powinien przechodzić przez przekładnik pomiarowy różnicówki. Przez aparat prowadzi się przewody robocze, natomiast zielono-żółty PE trafia na listwę ochronną i pozostaje ciągły także po zadziałaniu RCD.
Największe zamieszanie pojawia się w starych instalacjach dwużyłowych z przewodem PEN, który łączy funkcję neutralną i ochronną. Różnicówki nie montuje się po prostu w takim układzie bez wcześniejszej oceny instalacji. Najpierw trzeba prawidłowo rozdzielić PEN na PE i N w punkcie do tego przeznaczonym, a dopiero po rozdziale stosować RCD po stronie TN-S.
Jaki aparat wybrać przed rozpoczęciem prac
Sam napis „30 mA” nie wystarcza do wyboru urządzenia. Trzeba uwzględnić liczbę faz, prąd znamionowy, typ prądu różnicowego, sposób zabezpieczenia oraz charakter odbiorników. Ja zaczynam od przejrzenia schematu rozdzielnicy i listy urządzeń, a dopiero później dobieram konkretny model.
| Parametr | Co oznacza | Typowy wybór w domu |
|---|---|---|
| Liczba biegunów | Liczbę przewodów roboczych odłączanych przez aparat | 2P dla obwodu jednofazowego, 4P dla trójfazowego z przewodem N |
| Czułość | Prąd, przy którym RCD powinien zadziałać | 30 mA jako ochrona uzupełniająca |
| Typ RCD | Rodzaj prądów, które aparat potrafi wykryć | Najczęściej typ A zamiast starszego typu AC |
| Prąd znamionowy In | Obciążenie, które aparat może przenosić w określonych warunkach | Dobierany do zabezpieczenia poprzedzającego i obciążenia |
| RCCB czy RCBO | Osobna różnicówka czy aparat z członem nadprądowym | RCCB dla grupy obwodów, RCBO dla lepszej selektywności |
Typ A jest rozsądnym standardem dla wielu współczesnych obwodów, ponieważ wykrywa nie tylko prąd przemienny, lecz także prądy pulsujące stałe. Typ AC może być niewystarczający przy urządzeniach z elektroniką, takich jak pralki, zmywarki, zasilacze impulsowe czy sterowniki ogrzewania.
Pompa ciepła, falownik fotowoltaiczny, ładowarka samochodu elektrycznego i niektóre piece mogą wymagać typu F, B albo rozwiązania wskazanego przez producenta. W takich przypadkach nie dobierałbym aparatu wyłącznie na podstawie poradnika internetowego. Instrukcja konkretnego urządzenia i projekt instalacji mają pierwszeństwo.
Prąd znamionowy RCD, na przykład 40 A lub 63 A, nie oznacza, że aparat sam ogranicza prąd do tej wartości. RCCB nie zastępuje wyłącznika nadprądowego. Jego parametry trzeba skoordynować z zabezpieczeniem poprzedzającym oraz przewodami, a nie dobierać według zasady „im więcej amperów, tym lepiej”.
Jak wykonać podłączenie różnicówki w układzie jedno- i trójfazowym
Podstawowa zasada jest prosta, ale wymaga konsekwencji. Wszystkie przewody robocze chronionego obwodu muszą przejść przez ten sam aparat. Jeżeli część prądu wróci inną drogą, RCD wykryje nierównowagę. Jeżeli natomiast przewód neutralny zostanie pominięty albo połączony z inną listwą N, układ będzie działał nieprawidłowo.

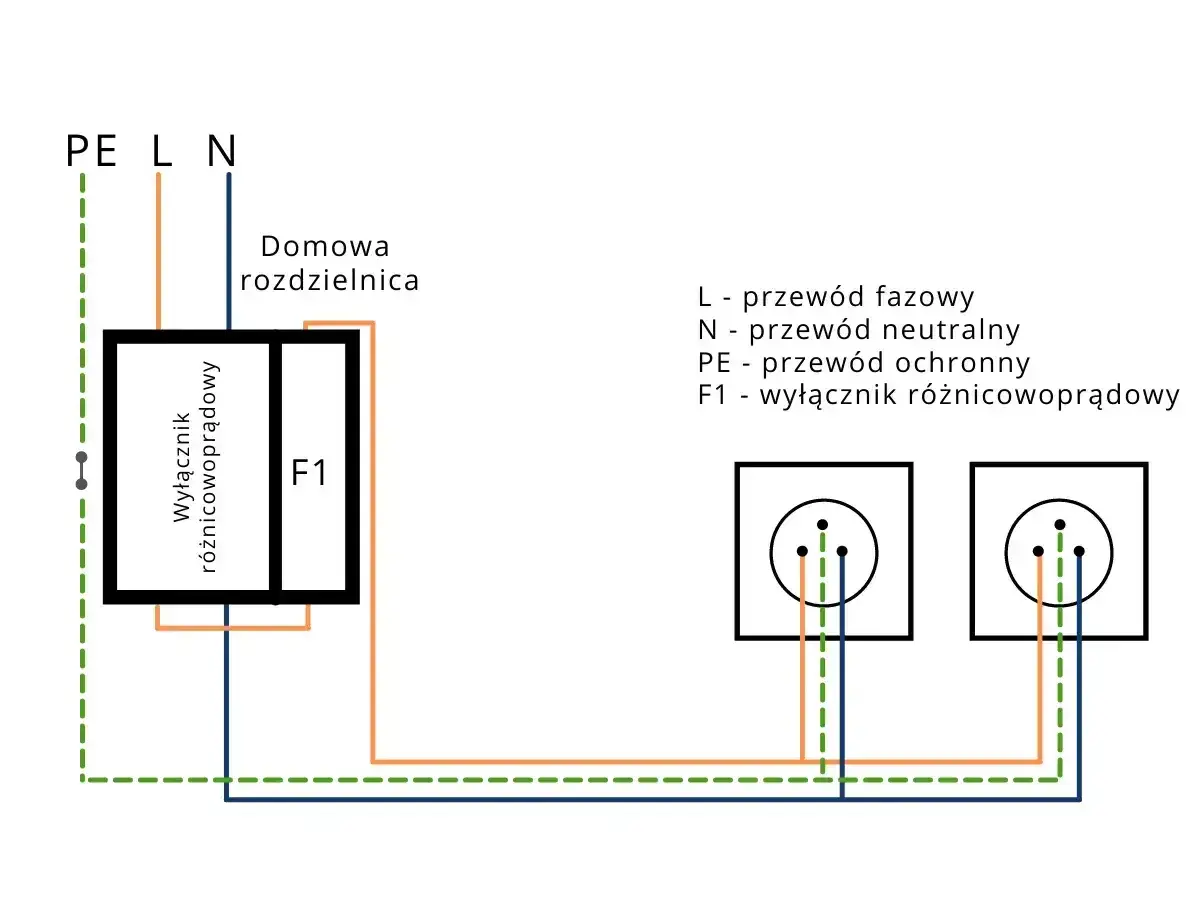

Obwód jednofazowy
W typowym obwodzie jednofazowym przez dwubiegunowy RCD przechodzą przewody L i N. Przewód fazowy trafia dalej do wyłącznika nadprądowego lub jest z niego zasilany zgodnie ze schematem rozdzielnicy, a przewód neutralny po stronie wyjściowej trafia na osobną listwę N przypisaną do tego aparatu.
Przewód PE nie przechodzi przez różnicówkę. Łączy się go z listwą ochronną, a z niej prowadzi do poszczególnych obwodów. Zaciski o numerach 1-2, 3-4 lub oznaczenia L/N mogą różnić się między producentami, dlatego schemat nadrukowany na konkretnym aparacie jest ważniejszy niż uniwersalny rysunek z internetu.
Obwód trójfazowy
W instalacji trójfazowej z przewodem neutralnym przez czterobiegunowy RCD prowadzi się L1, L2, L3 oraz N. Za aparatem przewody fazowe rozdziela się na odpowiednie zabezpieczenia, a przewód neutralny trafia na listwę N obsługującą wyłącznie obwody zabezpieczone przez ten konkretny RCD.
Przewód PE pozostaje poza aparatem i łączy się z listwą ochronną. Przy odbiornikach trójfazowych trzeba dodatkowo sprawdzić, czy urządzenie wymaga przewodu N, jaki jest sposób ochrony oraz czy zastosowany RCD jest przeznaczony do danego układu. Nie każda instalacja trójfazowa wygląda tak samo.
Najważniejszy punkt po stronie neutralnej
Za różnicówką nie wolno łączyć przewodu N z PE. Nie wolno też podłączać neutralnego przewodu obwodu do wspólnej listwy, z której korzystają obwody za innym RCD. To właśnie pomieszane przewody neutralne są jedną z najczęstszych przyczyn natychmiastowego wyzwalania aparatu po włączeniu kilku obwodów.
Bezpieczna kolejność montażu i sprawdzenia instalacji
Prace w rozdzielnicy zaczynam od identyfikacji przewodów i sprawdzenia układu sieci, a nie od odkręcania pierwszego zacisku. Samo opuszczenie dźwigni głównego wyłącznika nie zawsze wystarcza, ponieważ w rozdzielnicy mogą pozostać części zasilane. Brak napięcia trzeba potwierdzić odpowiednim wskaźnikiem dwubiegunowym, a nie tylko śrubokrętem z neonówką.
- Sprawdź dokumentację aparatu, schemat rozdzielnicy i układ sieci TN-S, TN-C-S albo TT.
- Ustal, które obwody mają być chronione przez dany RCD i gdzie znajduje się ich właściwa listwa N.
- Wyłącz zasilanie zgodnie z zasadami bezpieczeństwa, zabezpiecz miejsce pracy i potwierdź brak napięcia.
- Zamontuj aparat na szynie DIN oraz wykonaj połączenia zgodnie ze schematem producenta.
- Sprawdź dokręcenie zacisków, oznaczenia przewodów, ciągłość PE i brak połączeń N-PE za RCD.
- Włącz zasilanie i wykonaj test przyciskiem TEST, a później pełne pomiary ochronne odpowiednim miernikiem.
Przycisk TEST sprawdza obwód testowy i mechanizm wyzwalający, ale nie potwierdza całego stanu instalacji. Jeżeli aparat nie reaguje, reaguje dopiero po kilku próbach albo nie daje się załączyć, nie należy go omijać. Trzeba znaleźć przyczynę, którą może być uszkodzony odbiornik, błąd w neutralnym przewodzie, upływność izolacji albo nieodpowiedni typ RCD.
W domu przycisk TEST można naciskać z częstotliwością wskazaną przez producenta. Wielu producentów zaleca kontrolę co najmniej raz w miesiącu, ale sama próba użytkownika nie zastępuje pomiarów wykonywanych po modernizacji lub odbiorze instalacji.
Typowe błędy, przez które różnicówka wyłącza prąd
Połączenie N i PE za aparatem
To błąd, który często powstaje podczas modernizacji starej rozdzielnicy. Część prądu wraca wtedy przewodem ochronnym zamiast neutralnym, więc RCD widzi różnicę i wyłącza zasilanie. Nie wolno usuwać tego objawu przez mostkowanie przewodów, bo można w ten sposób pogorszyć ochronę przeciwporażeniową.
Wspólna listwa neutralna dla kilku RCD
Każdy RCD powinien mieć własny, jasno oznaczony tor neutralny dla chronionych obwodów. Gdy neutralne przewody zostaną pomieszane, aparat może wyzwalać po włączeniu konkretnego odbiornika, mimo że wszystkie przewody wyglądają na prawidłowo podłączone.
Brak zabezpieczenia nadprądowego
RCCB może odłączyć obwód przy prądzie upływu, ale nie zareaguje prawidłowo na każde przeciążenie albo zwarcie. Dlatego trzeba zapewnić ochronę nadprądową dobraną do przekroju przewodów. W przeciwnym razie sama obecność różnicówki daje złudne poczucie bezpieczeństwa.
Zły typ aparatu dla odbiornika
Niektóre urządzenia z falownikami i rozbudowaną elektroniką mogą generować prądy, których prosty typ AC nie wykrywa albo które powodują niepożądane zadziałania. Dotyczy to między innymi pomp ciepła, instalacji PV, ładowarek EV i części urządzeń grzewczych. W takich przypadkach trzeba sprawdzić wymagania producenta, zamiast wymieniać aparat metodą prób i błędów.
Przeczytaj również: Wentylacja w łazience bez kanału - jakie rozwiązanie wybrać?
Podłączanie do starej instalacji bez oceny przewodów
Założenie RCD do starego układu dwużyłowego nie naprawia automatycznie braku przewodu ochronnego. Jeżeli instalacja ma wspólny PEN, zużyte izolacje albo niepewne połączenia, potrzebna jest modernizacja szersza niż montaż jednego modułu. Różnicówka nie zastąpi przewodu PE ani poprawnego uziemienia.
Ile kosztuje montaż i kiedy nie warto robić tego samemu
Orientacyjna cena wymiany pojedynczej różnicówki w istniejącej, uporządkowanej rozdzielnicy w 2026 roku wynosi zwykle około 150-300 zł za robociznę i podstawowe podłączenie. Do tego dochodzi aparat, najczęściej około 80-250 zł, zależnie od producenta, typu i parametrów.
Jeżeli trzeba uporządkować przewody, rozdzielić PEN, dołożyć listwy, wymienić zabezpieczenia lub wykonać pomiary kilku obwodów, koszt może wzrosnąć do 400-1000 zł. Przy wymianie całej rozdzielnicy cena jest już liczona za kompletną pracę i może wynieść kilka tysięcy złotych.
Nie traktowałbym montażu w rozdzielnicy jako dobrego zadania do nauki na żywej instalacji. Osoba bez doświadczenia może przygotować listę obwodów, zdjęcia rozdzielnicy i informacje o odbiornikach, ale samo podłączenie, pomiary oraz ocenę ochrony powinien wykonać elektryk z odpowiednimi kwalifikacjami. Mała oszczędność na robociźnie nie równoważy ryzyka porażenia, pożaru ani błędnego działania zabezpieczeń.
Co sprawdzić przed zamknięciem rozdzielnicy
Poprawnie zamontowany aparat to dopiero część zadania. Przed zamknięciem rozdzielnicy trzeba sprawdzić, czy każdy chroniony obwód ma właściwy przewód neutralny, czy PE jest ciągły, czy nie ma mostka N-PE za RCD oraz czy aparaty nadprądowe są dobrane do przewodów i obciążenia.
- czy oznaczenia L, N i PE są zgodne z rzeczywistym przebiegiem przewodów,
- czy przewody neutralne nie zostały zamienione między różnymi aparatami,
- czy typ RCD pasuje do odbiorników, zwłaszcza urządzeń z falownikiem,
- czy przycisk TEST działa prawidłowo,
- czy wykonano pomiary ochronne i sporządzono ich wynik.
Najważniejsza praktyczna zasada jest prosta: różnicówka ma działać jako element całego systemu ochrony, a nie jako samotny dodatek w rozdzielnicy. Jeżeli układ sieci, przewody, zabezpieczenia i odbiorniki są właściwie dobrane, RCD realnie zwiększa bezpieczeństwo. Jeżeli natomiast dołożymy ją bez sprawdzenia instalacji, możemy tylko zamaskować poważniejszy problem.
