Dobudowa garażu, pokoju albo tarasu do starego domu zaczyna się nie od murowania ścian, lecz od sprawdzenia, jak nowa konstrukcja wpłynie na istniejące fundamenty. Fundament przy istniejącym budynku wymaga oceny gruntu, poziomu posadowienia, sposobu prowadzenia wykopu i rozwiązania styku obu brył. Pokażę, kiedy lepiej wykonać osobną konstrukcję, jak ograniczyć ryzyko osiadania oraz jakie formalności, koszty i błędy trzeba uwzględnić przed wejściem ekipy na budowę.
Bezpieczna dobudowa zależy od kilku decyzji podjętych przed wykopem
- Osobne fundamenty z dylatacją są najczęściej bezpieczniejszym rozwiązaniem niż przypadkowe łączenie starej i nowej konstrukcji.
- Przed rozpoczęciem robót trzeba sprawdzić głębokość i stan istniejących ław, rodzaj gruntu oraz poziom wody gruntowej.
- Wykopu nie wolno prowadzić tak, aby odsłonić lub podmyć spód starego fundamentu.
- Przy różnicy poziomów stosuje się między innymi ławy schodkowe, ścianki zabezpieczające albo podbicie, ale zawsze na podstawie projektu.
- W kosztorysie trzeba uwzględnić nie tylko beton, lecz także odkrywki, geotechnikę, projekt, izolację i zabezpieczenie wykopu.
Najpierw ustal, czy nowa część ma pracować osobno
W większości dobudów przyjmuję zasadę, że nowa część budynku powinna mieć własne fundamenty i być oddzielona od starej bryły szczeliną dylatacyjną. Dwa obiekty powstawały zwykle w innych warunkach, na innym etapie zagęszczenia gruntu i z zastosowaniem odmiennych materiałów. Nawet jeśli stoją obok siebie, mogą osiadać w różnym tempie.

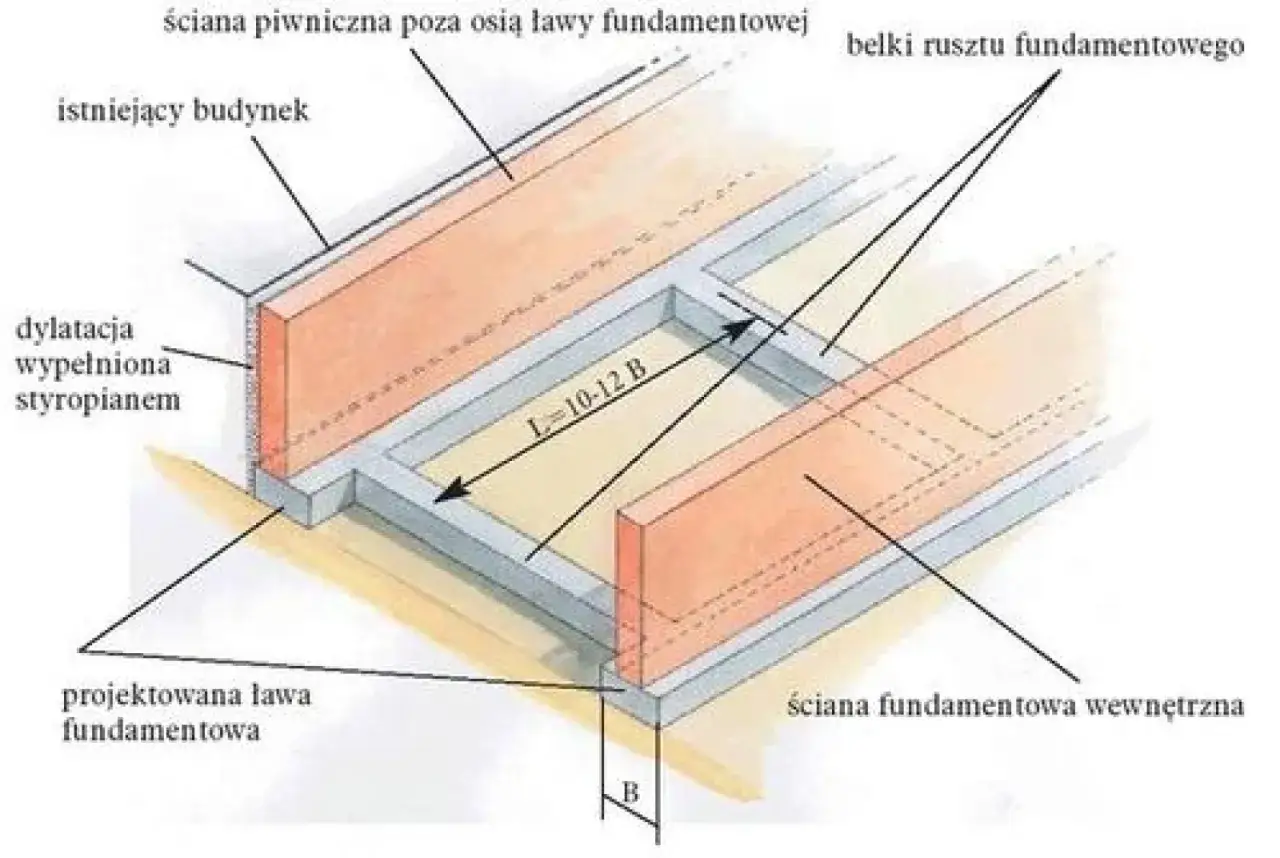

Najprostszy wariant polega na wykonaniu równoległej ławy lub płyty fundamentowej, ściany fundamentowej i ściany nadziemnej z pozostawieniem szczeliny. Dylatacja przechodzi wtedy przez fundament, ściany i stropy, a jej szerokość oraz sposób wypełnienia określa projektant. Często stosuje się materiał elastyczny lub termoizolacyjny, ale nie można traktować przypadkowego kawałka styropianu jako kompletnego rozwiązania technicznego.
Kiedy można połączyć obie konstrukcje
Sztywne połączenie nowego fundamentu ze starym jest możliwe, lecz wymaga sprawdzenia nośności istniejącej konstrukcji. Projektant może przewidzieć kotwy, pręty wklejane, belkę żelbetową albo wspólną płytę, jednak takie połączenie musi przenosić konkretne siły i uwzględniać różnicę w osiadaniu.
Nie polecam samodzielnego wiercenia otworów w starej ławie i wklejania prętów „na wszelki wypadek”. Zakotwienie nie poprawi konstrukcji, jeśli stary beton jest spękany, zawilgocony albo nie ma odpowiedniej szerokości. W wielu przypadkach pozorna oszczędność kończy się trudniejszą naprawą pęknięć na styku obu części.
Co trzeba sprawdzić przed rozpoczęciem robót
Pierwszym krokiem powinny być odkrywki istniejących fundamentów. Z jednego małego wykopu nie da się jednak wyciągnąć pewnych wniosków o całym domu. Ja traktuję odkrywki jako początek rozpoznania, a nie zamiennik dokumentacji. Trzeba ustalić poziom posadowienia, szerokość ławy, materiał, stan izolacji i ewentualne uszkodzenia.
Stan starego fundamentu
Oględziny powinny wykazać, czy fundament ma rysy, ubytki, ślady podmycia albo zawilgocenie. W starszych domach można spotkać ławy betonowe, kamienne podmurówki, cegłę na zaprawie wapiennej, a czasem rozwiązania wykonane bez ciągłej izolacji poziomej. Każdy z tych przypadków inaczej reaguje na drgania, wilgoć i sąsiedni wykop.
Grunt i woda
Potrzebna jest co najmniej opinia geotechniczna dopasowana do planowanej rozbudowy. Powinna uwzględniać warstwy gruntu, jego nośność, możliwość wystąpienia gruntów nasypowych oraz poziom wody. Grunt nasypowy, torf, namuł i wysoki poziom wód mogą całkowicie zmienić wybór fundamentu.
Istotna jest również różnica w wieku obu konstrukcji. Stary budynek zdążył już osiąść, natomiast nowa część będzie przechodziła własny cykl odkształceń po wykonaniu ścian, stropu i dachu. Z tego powodu sama zgodność poziomu ław nie gwarantuje, że obie bryły będą zachowywać się identycznie.
Instalacje i dostęp do ściany
Przed kopaniem trzeba zinwentaryzować przyłącza, drenaż, kanalizację, przewody elektryczne i ewentualne zbiorniki. Trzeba też sprawdzić, czy po dobudowie pozostanie dostęp do ściany starego budynku. To szczególnie ważne przy hydroizolacji, bo po zasypaniu wykopu naprawa niedostępnej ściany może być bardzo kosztowna.

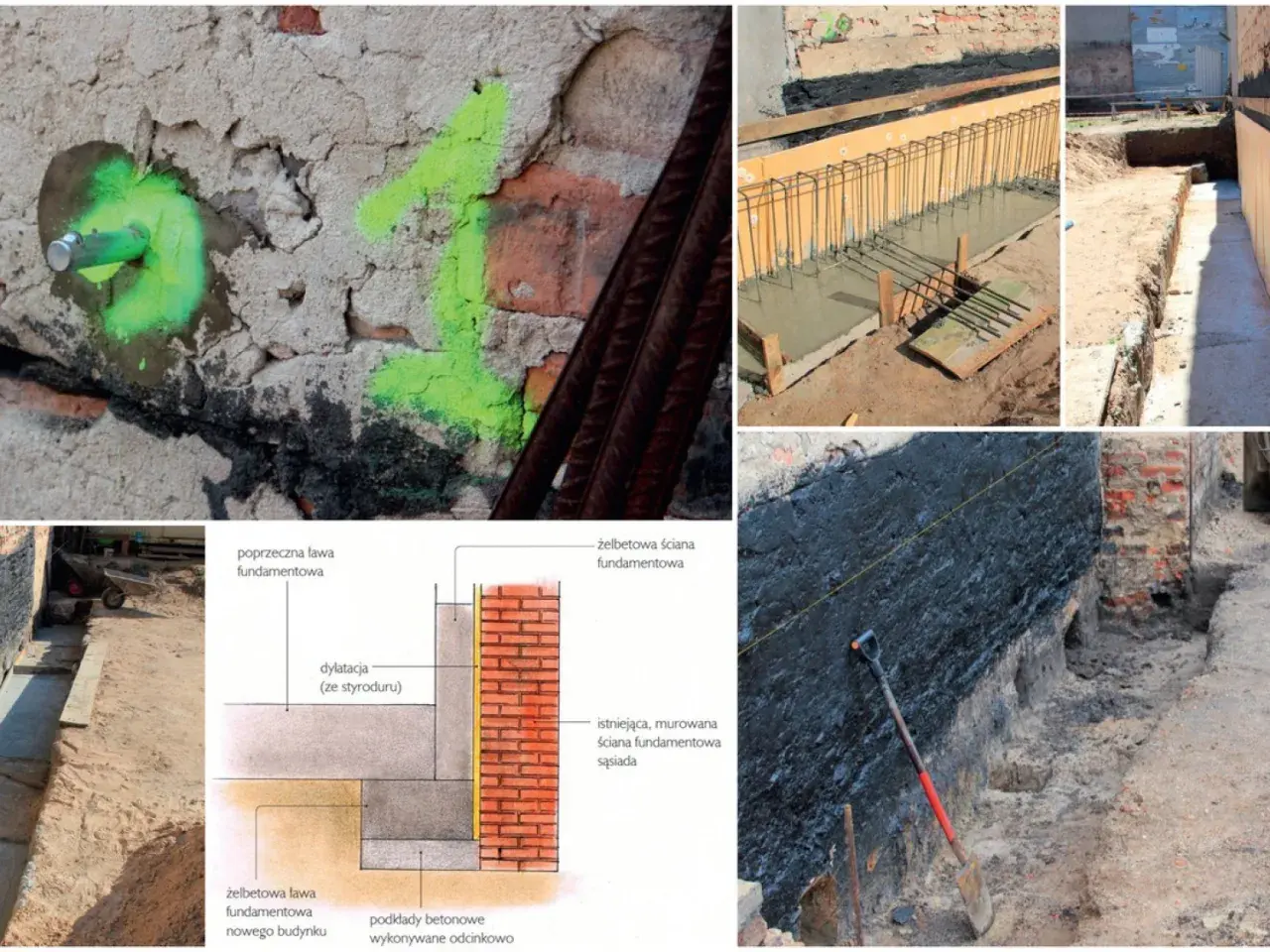

Jak wykonać wykop bez naruszenia starego domu
Największym zagrożeniem nie jest sam beton, lecz niekontrolowane odebranie gruntu spod istniejącej ławy. Jeżeli nowy wykop będzie głębszy, zbyt blisko starego fundamentu albo pozostawiony bez zabezpieczenia, może dojść do osunięcia gruntu, przechylenia ściany i rys w budynku.
Podstawowa zasada brzmi prosto: nie odsłaniać jednocześnie długiego odcinka starego fundamentu. Sposób etapowania powinien wynikać z projektu. Przy trudniejszych warunkach wykop wykonuje się krótkimi odcinkami, z czasowym podparciem albo z zastosowaniem obudowy wykopu.
Gdy nowa ława jest na podobnej głębokości
To najłatwiejszy wariant, ale nadal wymaga zachowania bezpiecznej odległości od starej konstrukcji. Jeśli miejsce jest bardzo ograniczone, projektant może zaproponować ławę mimośrodową, płytę fundamentową albo rozwiązanie oparte na palach. Ława mimośrodowa musi mieć odpowiednio zaprojektowane zbrojenie i często wymaga dodatkowej belki równoważącej.
Gdy nowa część ma być głębiej
Głębsze posadowienie obok płytkiego domu jest sytuacją podwyższonego ryzyka. Stosuje się wtedy między innymi ławy schodkowe, ścianki szczelne, zabezpieczenia berlińskie, mikropale albo etapowe podbicie istniejących fundamentów. Nie wolno po prostu wykopać całej piwnicy przy starej ścianie i liczyć, że grunt sam utrzyma budynek.
Jeśli istniejąca ława wymaga pogłębienia lub wzmocnienia, wykonuje się podbicie odcinkami określonymi przez konstruktora. Każdy odcinek trzeba odpowiednio podstemplować i połączyć z istniejącą konstrukcją zgodnie z technologią. Kolejność robót ma tu takie samo znaczenie jak ilość betonu.
| Warunki na działce | Typowe rozwiązanie | Najważniejsze ryzyko |
|---|---|---|
| Podobny poziom posadowienia i dobry grunt | Osobna ława lub płyta z dylatacją | Uszkodzenie izolacji i nierówne osiadanie |
| Nowa część znacznie głębiej | Ławy schodkowe, obudowa wykopu lub podbicie | Utrata podparcia starej ławy |
| Grunty słabe lub wysoka woda | Płyta, mikropale albo rozwiązanie specjalne | Osiadanie i napływ wody do wykopu |
| Bardzo mało miejsca przy ścianie | Fundament mimośrodowy, pale lub konstrukcja żelbetowa | Nierówny rozkład nacisków na grunt |
Dylatacja i izolacja decydują o trwałości styku
Sama szczelina między budynkami nie wystarczy. Trzeba jeszcze rozwiązać ją w taki sposób, aby nie powstał mostek termiczny, przeciek ani miejsce, w którym będą klinować się fragmenty muru. Dylatacja powinna być ciągła i zaprojektowana od poziomu fundamentu po dach, chyba że konstruktor uzasadni inne rozwiązanie.
Na nowej ławie wykonuje się izolację poziomą, a ścianę fundamentową zabezpiecza izolacją pionową dobraną do warunków wodnych. Przy ścianie starego domu często nie ma miejsca na wygodne wykonanie izolacji od zewnętrznej strony. Dlatego sposób prowadzenia robót trzeba zaplanować przed murowaniem, a nie dopiero wtedy, gdy wykop jest już gotowy.
Jeżeli stara izolacja jest uszkodzona, dobudowa może być dobrą okazją do jej naprawy. Po zamknięciu szczeliny dostęp zniknie. Najdroższy błąd to zasypanie problemu, którego nie da się później naprawić bez rozbierania nawierzchni albo części nowej konstrukcji.
Przeczytaj również: Jak osadzić kotwę w betonie? Montaż mechaniczny i chemiczny
Nie łącz izolacji na siłę
Materiały hydroizolacyjne obu części nie zawsze można po prostu skleić ze sobą. Wymagane może być zastosowanie taśmy uszczelniającej, profilu dylatacyjnego, membrany albo dodatkowej warstwy ochronnej. Detal musi uwzględniać rodzaj izolacji starego budynku i sposób odprowadzania wody.
Przy wysokiej wodzie gruntowej sama masa bitumiczna może nie wystarczyć. Wtedy potrzebna jest cięższa hydroizolacja, drenaż lub rozwiązanie przeciwwodne zaprojektowane dla konkretnej działki. Drenażu nie należy wykonywać automatycznie, bo w niektórych gruntach może on zmienić przepływ wody i pogorszyć warunki przy starym fundamencie.
Formalności, koszty i kolejność prac
Rozbudowa budynku jest przedsięwzięciem konstrukcyjnym, a nie zwykłym dostawieniem ściany. W zależności od zakresu robót i parametrów obiektu potrzebne może być pozwolenie na budowę albo zgłoszenie z odpowiednią dokumentacją. Nie zakładałbym z góry, że wystarczy prostsza procedura. GUNB wskazuje, że podstawową zasadą jest pozwolenie, a wyjątki wynikają z konkretnych przepisów.
Dokumentacja powinna obejmować między innymi projekt rozbudowy, rozwiązania konstrukcyjne, sposób posadowienia i informacje geotechniczne. Jeżeli roboty ingerują w ścianę lub fundament sąsiedniego budynku, potrzebna może być również zgoda właściciela oraz uzgodnienie sposobu prowadzenia prac.
| Element przygotowania | Orientacyjny koszt | Od czego zależy |
|---|---|---|
| Odkrywki i podstawowa inwentaryzacja | około 1000-4000 zł | Liczba punktów, dostęp i stan budynku |
| Opinia geotechniczna | około 1500-5000 zł | Liczba odwiertów, wielkość rozbudowy i warunki gruntu |
| Projekt konstrukcyjny i dokumentacja rozbudowy | około 5000-15 000 zł lub więcej | Zakres zmian, obliczenia i trudność styku |
| Zabezpieczenie wykopu lub podbicie | od kilku do kilkudziesięciu tysięcy złotych | Długość ściany, głębokość, grunt i technologia |
Są to szerokie widełki orientacyjne, a nie cennik. W małej dobudowie największy udział może mieć projekt, natomiast przy piwnicy lub słabym gruncie koszt szybko przenosi się na zabezpieczenie wykopu i specjalistyczne fundamentowanie.
Bezpieczna kolejność prac wygląda zwykle tak:
- inwentaryzacja budynku i wykonanie odkrywek,
- badanie warunków gruntowo-wodnych,
- opracowanie projektu i uzyskanie wymaganej procedury administracyjnej,
- wytyczenie obiektu oraz zabezpieczenie wykopu,
- wykonanie fundamentów etapami zgodnie z dokumentacją,
- izolacja, dylatacja, ściany i dopiero późniejsze zasypanie wykopu.
Błędy, które najczęściej kończą się pęknięciami
Najczęściej problem zaczyna się od przekonania, że skoro nowa część ma być mała, można uprościć fundament. Tymczasem mały garaż może mieć inną głębokość posadowienia niż dom, a ciężki strop lub dach potrafi wygenerować duże obciążenia. Powierzchnia dobudowy nie mówi jeszcze nic o trudności fundamentowania.
- Wykonanie wykopu na całej długości ściany starego domu bez etapowania.
- Oparcie nowej ławy częściowo na gruncie rodzimym, a częściowo na świeżym nasypie.
- Połączenie ścian bez dylatacji, mimo różnych poziomów i konstrukcji.
- Zasypanie przestrzeni przy starej ścianie bez sprawdzenia izolacji.
- Dobieranie wymiarów ławy i zbrojenia na podstawie sąsiedniego projektu.
- Brak dokumentacji fotograficznej istniejących rys przed rozpoczęciem robót.
Ostatni punkt jest praktyczny i często pomijany. Przed wejściem ekipy warto sfotografować ściany, narożniki, posadzki i istniejące pęknięcia, najlepiej z datą oraz opisem miejsca. Dzięki temu łatwiej odróżnić stare uszkodzenia od skutków robót i szybciej reagować na nowe rysy.
Przy budynku sąsiada warto prowadzić regularny monitoring rys, a przy trudniejszej rozbudowie również kontrolę geodezyjną przemieszczeń. Koszt takiej kontroli jest niewielki w porównaniu z naprawą przechylonej ściany lub uszkodzonego stropu.
Najrozsądniejsza decyzja zapada przed pierwszą łopatą
Jeżeli nowa część ma stanąć obok starego domu, nie zaczynałbym od wyboru betonu ani ekipy wykonawczej. Najpierw trzeba ustalić, na czym stoi istniejący budynek, jak głęboko można wykonać wykop i czy obie bryły mają pracować niezależnie. Dopiero z tych informacji wynika właściwy fundament, sposób zabezpieczenia i detal dylatacji.
W prostych warunkach osobna ława lub płyta z ciągłą dylatacją zwykle daje najlepszy kompromis między bezpieczeństwem, ceną i możliwością wykonania. Przy różnicy poziomów, słabym gruncie albo piwnicy potrzebny jest projekt indywidualny oraz etapowanie robót. Oszczędność na rozpoznaniu podłoża może wyglądać dobrze w kosztorysie, ale źle znosi kontakt z rzeczywistością budowy.
