W domu jednorodzinnym ciepła woda często pojawia się w kranie dopiero po kilku lub kilkunastu sekundach. Prawidłowo zaprojektowany schemat cyrkulacji ciepłej wody ogranicza to czekanie, pokazuje kierunek przepływu i pomaga uniknąć błędów przy montażu pompy, zaworów oraz przewodu powrotnego. Poniżej wyjaśniam, jak działa taki układ, kiedy ma sens, ile może kosztować i dlaczego sama pompa nie rozwiązuje każdego problemu.
Najważniejsze elementy sprawnego obiegu ciepłej wody
- Przewód powrotny tworzy pętlę między najdalszym punktem poboru a zasobnikiem.
- Pompa cyrkulacyjna powinna pracować na powrocie, blisko podgrzewacza.
- Zawór zwrotny pilnuje właściwego kierunku przepływu i ogranicza cofanie się wody.
- Izolacja rur zmniejsza straty ciepła oraz czas pracy pompy.
- Sterowanie czasowe lub temperaturowe jest zwykle oszczędniejsze niż praca ciągła.
Jak czytać schemat cyrkulacji ciepłej wody użytkowej

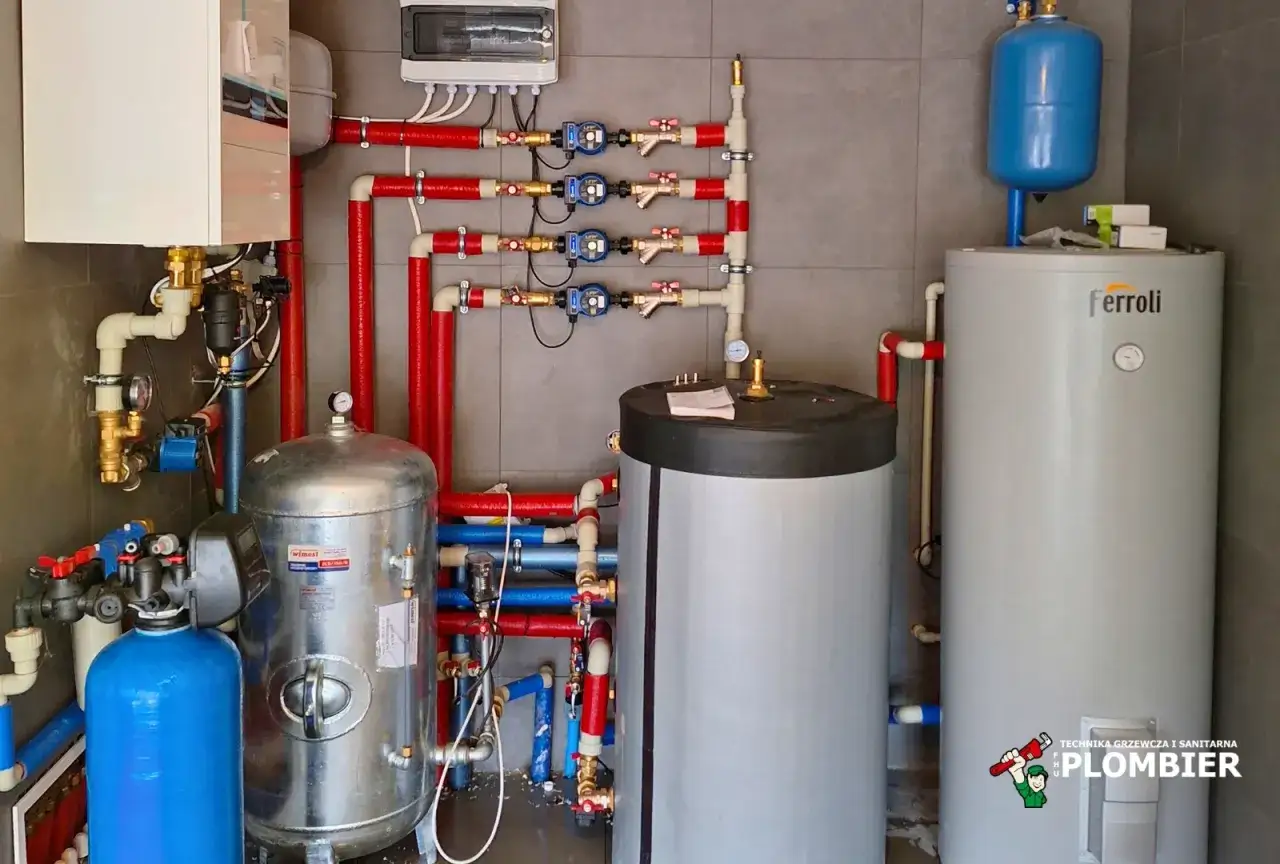

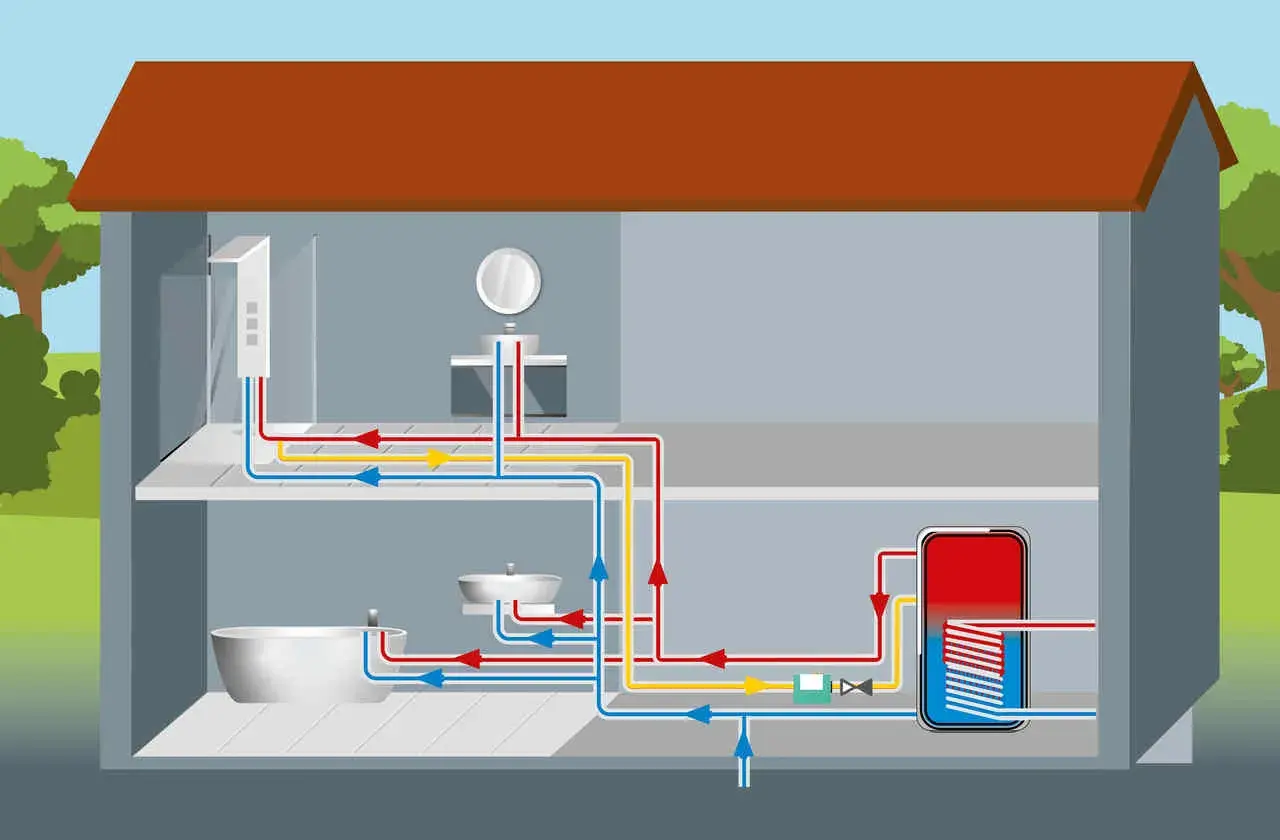

Cyrkulacja tworzy zamknięty obieg. Zasobnik podgrzewa wodę, przewód zasilający prowadzi ją do punktów poboru, a dodatkowa rura powrotna odbiera wodę z końca instalacji i kieruje ją z powrotem do podgrzewacza. Dzięki temu woda nie stoi długo w wychłodzonym przewodzie.
┌──────────────── przewód ciepłej wody ────────────────┐
│ ▼
[zasobnik CWU] ─────────────────────────────────────── [punkty poboru]
▲ │
│ │
└── [zawór zwrotny] ← [pompa] ← [filtr] ← przewód powrotny
Na uproszczonym rysunku pompa wymusza przepływ w kierunku zasobnika. W praktycznej instalacji montuje się ją najczęściej na przewodzie cyrkulacyjnym, **tuż przed króćcem powrotu podgrzewacza**. Strzałka na korpusie pompy musi wskazywać kierunek przepływu, a nie kierunek do najdalszego kranu.
Podstawowy układ obejmuje zasobnik lub kocioł z funkcją przygotowania c.w.u., przewód zasilający, przewód powrotny, pompę, zawory odcinające, filtr oraz zawór zwrotny. W bardziej rozbudowanych instalacjach dochodzą **zawory równoważące**, termometr, termostat albo sterownik reagujący na temperaturę powrotu.
Co dzieje się po odkręceniu kranu
Woda znajdująca się w rurze zasilającej jest już ciepła, więc po otwarciu baterii powinna dotrzeć do niej niemal od razu. Cyrkulacja nie podgrzewa wody w samej rurze, lecz utrzymuje jej temperaturę dzięki powolnemu przepływowi i ponownemu dogrzewaniu w zasobniku.
Jeżeli instalacja jest długa, źle zaizolowana albo ma zbyt małą wydajność obiegu, efekt będzie słaby mimo pracy pompy. Z mojego doświadczenia wynika, że użytkownicy często obwiniają pompę, choć prawdziwym problemem okazuje się **brak drożnego powrotu lub nieprawidłowe podłączenie zaworu zwrotnego**.
Kiedy cyrkulacja jest potrzebna, a kiedy zbędna
Najwięcej daje w domach, w których kuchnia, łazienka lub pralnia znajdują się daleko od zasobnika. Przy długości przewodu między podgrzewaczem a kranem wynoszącej kilkanaście metrów ilość wychłodzonej wody może być odczuwalna zarówno dla komfortu, jak i rachunków.
W małym domu z łazienką położoną obok kotłowni dodatkowa pętla może nie mieć ekonomicznego sensu. Koszt rur, armatury i energii będzie wtedy większy niż korzyść wynikająca z kilku sekund szybszego pojawienia się ciepłej wody.
| Wariant | Komfort | Zużycie energii | Kiedy ma sens |
|---|---|---|---|
| Bez cyrkulacji | Opóźnienie od kilku do kilkudziesięciu sekund | Najniższe | Mały dom i krótka instalacja |
| Praca ciągła | Najwyższy | Najwyższe straty postojowe | Obiekty o stałym poborze wody |
| Praca sterowana | Bardzo dobry | Umiarkowane | Większość domów jednorodzinnych |
W nowym budynku przewód powrotny najlepiej zaplanować od razu z instalacją wodną. Późniejsze dołożenie rury często oznacza kucie ścian, demontaż zabudowy albo prowadzenie przewodów w widocznych kanałach. Przy remoncie rozsądniejszą alternatywą bywa **lokalna pompa przy konkretnym punkcie poboru**, ale trzeba sprawdzić jej zgodność z podgrzewaczem i sposób zabezpieczenia przed przepływem wstecznym.
Jak zaplanować pętlę i rozgałęzienia
Najprostszy układ prowadzi przewód ciepłej wody od zasobnika przez wszystkie punkty poboru, a przewód powrotny zaczyna się przy ostatnim lub najdalszym punkcie i wraca do podgrzewacza. Taki schemat działa dobrze w niewielkim domu, jeśli rury są ułożone bez przypadkowych odgałęzień i wysokich punktów, w których może gromadzić się powietrze.
Przy kilku łazienkach lepszy bywa układ z osobnymi gałęziami. Każda pętla powinna mieć możliwość regulacji, ponieważ woda wybiera drogę o najmniejszym oporze. Bez zaworów równoważących najbliższa łazienka może być dobrze zasilana, a najdalsza nadal będzie długo czekała na ciepłą wodę.
Jedna pętla w domu parterowym
W budynku parterowym zasobnik można połączyć z głównym przewodem zasilającym prowadzonym wzdłuż ścian. Powrót biegnie od końca instalacji do kotłowni, często równolegle do przewodu c.w.u. To rozwiązanie jest **proste w wykonaniu i łatwe do odpowietrzenia**.
Oddzielne gałęzie na piętrze
W domu z dwiema łazienkami na różnych kondygnacjach warto rozważyć rozdzielacz lub osobne obwody. Na każdym powrocie można ustawić przepływ zaworem regulacyjnym, dzięki czemu temperatura stabilizuje się w całym budynku, a nie tylko przy jednym kranie.
Średnica rur powinna wynikać z projektu i długości obiegu. W domowych instalacjach przewody cyrkulacyjne często mają średnicę rzędu **15-20 mm**, ale nie jest to uniwersalna recepta. Zbyt mała rura zwiększa opory przepływu, natomiast przewymiarowana pętla może wolniej się nagrzewać i powodować większe straty ciepła.
Gdzie zamontować pompę, zawory i izolację
Pompa powinna znaleźć się na przewodzie powrotnym, możliwie blisko zasobnika. Przed nią montuje się filtr oraz zawór odcinający, a za nią zwykle zawór zwrotny i drugi zawór odcinający. Taki zestaw pozwala wyczyścić filtr lub wymienić pompę bez spuszczania całej wody z instalacji.
Filtr siatkowy zatrzymuje drobne zanieczyszczenia, które mogłyby uszkodzić wirnik. Zawór zwrotny zapobiega niekontrolowanemu przepływowi w przeciwną stronę, szczególnie gdy pompa jest wyłączona. **Pomylenie kierunku montażu** jest jednym z najczęstszych powodów, dla których obieg pozornie działa, lecz nie zapewnia ciepłej wody w odległym punkcie.
Warto stosować pompę przeznaczoną do wody użytkowej, z elementami odpornymi na korozję i temperaturę. Typowe małe pompy domowe pobierają kilka do kilkudziesięciu watów, ale ich dobór powinien uwzględniać długość rur, liczbę pętli oraz opory armatury, a nie tylko moc silnika.
Przeczytaj również: Ogrzewanie podłogowe pod panele - jak wybrać i zamontować
Izolacja robi większą różnicę, niż się wydaje
Przewody ciepłej wody i cyrkulacji powinny być zaizolowane na całej długości, także w bruzdach, suficie podwieszanym i pomieszczeniach technicznych. Ciepła rura bez otuliny działa jak mały grzejnik, który stale oddaje energię do ścian i powietrza.
Dobra izolacja ogranicza straty oraz pozwala skrócić czas pracy pompy. Nie należy jednak izolować przewodu ciepłej wody razem z rurą zimnej wody, ponieważ może to niepotrzebnie podnosić temperaturę wody zimnej.
Jak ustawić temperaturę i sterowanie pompy
Polskie warunki techniczne przewidują możliwość uzyskania w punktach czerpalnych temperatury **od 55 do 60°C**. Ten zakres ogranicza ryzyko namnażania bakterii, ale jednocześnie wymaga ostrożności, zwłaszcza w domu, w którym korzystają z wody dzieci lub osoby starsze.
Temperatura wody cyrkulacyjnej nie powinna spadać zbyt nisko. W praktyce projektant lub instalator może przyjąć wymagany poziom powrotu, a układ powinien umożliwiać okresową dezynfekcję cieplną zgodnie z instrukcją podgrzewacza i zasadami bezpieczeństwa.
Najprostsze sterowanie czasowe uruchamia pompę rano i wieczorem, czyli wtedy, gdy domownicy faktycznie korzystają z wody. Jeszcze lepszy efekt daje sterownik z czujnikiem temperatury albo przyciskiem chwilowym. Pompa pracuje wtedy tylko do osiągnięcia zadanej temperatury lub przez określony czas, co zwykle ogranicza **niepotrzebne straty energii**.
Przykładowa pompa o mocy 10 W działająca bez przerwy zużyje około 87,6 kWh rocznie. Sam pobór prądu nie jest ogromny, ale trzeba doliczyć energię potrzebną do ciągłego podgrzewania wychładzającej się pętli. Z tego powodu praca sterowana jest zazwyczaj rozsądniejsza niż obieg działający przez całą dobę.
Najczęstsze błędy i szybka kontrola instalacji
Jeżeli po montażu ciepła woda nadal pojawia się z opóźnieniem, nie zaczynałbym od wymiany pompy na mocniejszą. Najpierw sprawdziłbym kierunek przepływu, otwarcie zaworów, drożność filtra, odpowietrzenie oraz temperaturę na początku i końcu przewodu powrotnego.
- Brak przewodu powrotnego oznacza, że zwykła pompa nie stworzy pełnej cyrkulacji.
- Pompa zamontowana na zasilaniu może zaburzać pracę instalacji i nie pasować do zaleceń producenta podgrzewacza.
- Brak zaworu zwrotnego sprzyja przepływom wstecznym i mieszaniu się obiegów.
- Niezaizolowane rury zwiększają straty oraz wydłużają czas oczekiwania.
- Nieuregulowane gałęzie powodują, że woda krąży głównie najkrótszą drogą.
- Praca pompy bez harmonogramu podnosi rachunki bez proporcjonalnej poprawy komfortu.
Głośna pompa często wskazuje na powietrze w instalacji, zabrudzony filtr albo zbyt wysoki bieg. Z kolei zimny powrót przy pracującej pompie może oznaczać zamknięty zawór, niedrożność lub źle wykonane połączenie. Przy instalacji wielogałęziowej potrzebny jest pomiar temperatury i przepływu, a nie zgadywanie na podstawie odczuć przy kranie.
Orientacyjnie sama pompa do domu jednorodzinnego kosztuje **około 250-900 zł**, zależnie od marki, funkcji i sterowania. Wykonanie dodatkowej pętli podczas budowy może zamknąć się w kilkuset do około 1500 zł, natomiast modernizacja gotowego domu z kuciem i odtworzeniem zabudowy często kosztuje **1500-5000 zł lub więcej**. To szerokie przedziały, dlatego przed decyzją najlepiej policzyć długość tras i sprawdzić dostęp do istniejących przewodów.
Dobry schemat zaczyna się od krótkiej pętli i rozsądnego sterowania
Najbardziej praktyczny układ to dobrze zaizolowany przewód powrotny, pompa na powrocie, filtr, zawory odcinające i zawór zwrotny zamontowany zgodnie z kierunkiem przepływu. W większym domu trzeba dodać równoważenie gałęzi, a w każdym przypadku dopasować temperaturę i harmonogram do rzeczywistego sposobu korzystania z budynku.
Jeżeli instalacja jest dopiero projektowana, przewód cyrkulacyjny warto zaplanować przed zamknięciem ścian. Jeśli dom już działa, najpierw zmierzyłbym czas oczekiwania, objętość wychłodzonej wody i długość trasy. Dopiero te dane pokazują, czy potrzebny jest pełny obieg, sterowana pompa, czy prostsza korekta izolacji i ustawień podgrzewacza.
