Jedno światło na klatce schodowej, długim korytarzu albo w garażu często powinno reagować na naciśnięcie kilku różnych łączników. Poniżej pokazuję, jak działa układ krzyżowy, gdzie wpiąć przewody fazowe, jak rozpoznać zaciski oraz jakie błędy najczęściej powodują, że instalacja nie działa albo stwarza zagrożenie.
Układ krzyżowy pozwala wygodnie sterować jednym światłem z wielu miejsc
- Minimum trzy punkty sterowania wymaga dwóch łączników schodowych i jednego krzyżowego.
- Łącznik krzyżowy ma zwykle cztery zaciski i montuje się go pomiędzy łącznikami schodowymi.
- Przewody N i PE prowadzi się bezpośrednio do oprawy, a przez łączniki przechodzi tor fazowy.
- Każdy kolejny punkt sterowania wymaga dodania następnego łącznika krzyżowego.
- Przed pracą trzeba wyłączyć obwód i sprawdzić brak napięcia miernikiem dwubiegunowym.
Jak działa układ z łącznikiem krzyżowym
Łącznik krzyżowy nie pracuje samodzielnie. W klasycznej instalacji znajduje się pomiędzy dwoma łącznikami schodowymi, dzięki czemu jedno źródło światła można obsługiwać z co najmniej trzech miejsc. To rozwiązanie dobrze sprawdza się na schodach, w długim korytarzu, przy dwóch wejściach do pomieszczenia albo między domem i garażem.
Pierwszy łącznik schodowy otrzymuje przewód fazowy L na zacisk wspólny, zwykle oznaczony jako COM albo L. Z pozostałych dwóch zacisków wychodzą tak zwane przewody korespondencyjne, które trafiają do pierwszej pary zacisków łącznika krzyżowego.
Druga para zacisków krzyżowego prowadzi do dwóch zacisków kolejnego łącznika schodowego. Z jego zacisku wspólnego wychodzi przewód fazowy załączany, często nazywany powrotem do lampy. Naciśnięcie dowolnego mechanizmu zmienia drogę przepływu fazy i w efekcie zapala albo gasi oprawę.
Co dzieje się z przewodem neutralnym i ochronnym
Przewód neutralny N oraz ochronny PE nie są przełączane przez łączniki. Prowadzi się je do punktu świetlnego, a przewód ochronny trzeba podłączyć do zacisku ochronnego oprawy, jeśli oprawa go wymaga.
To jeden z najczęściej powtarzanych błędów w amatorskich przeróbkach. Łącznik steruje torem fazowym, a nie przewodem neutralnym. Rozłączanie niewłaściwego przewodu może sprawić, że oprawa będzie pozornie wyłączona, ale jej elementy nadal pozostaną pod napięciem.

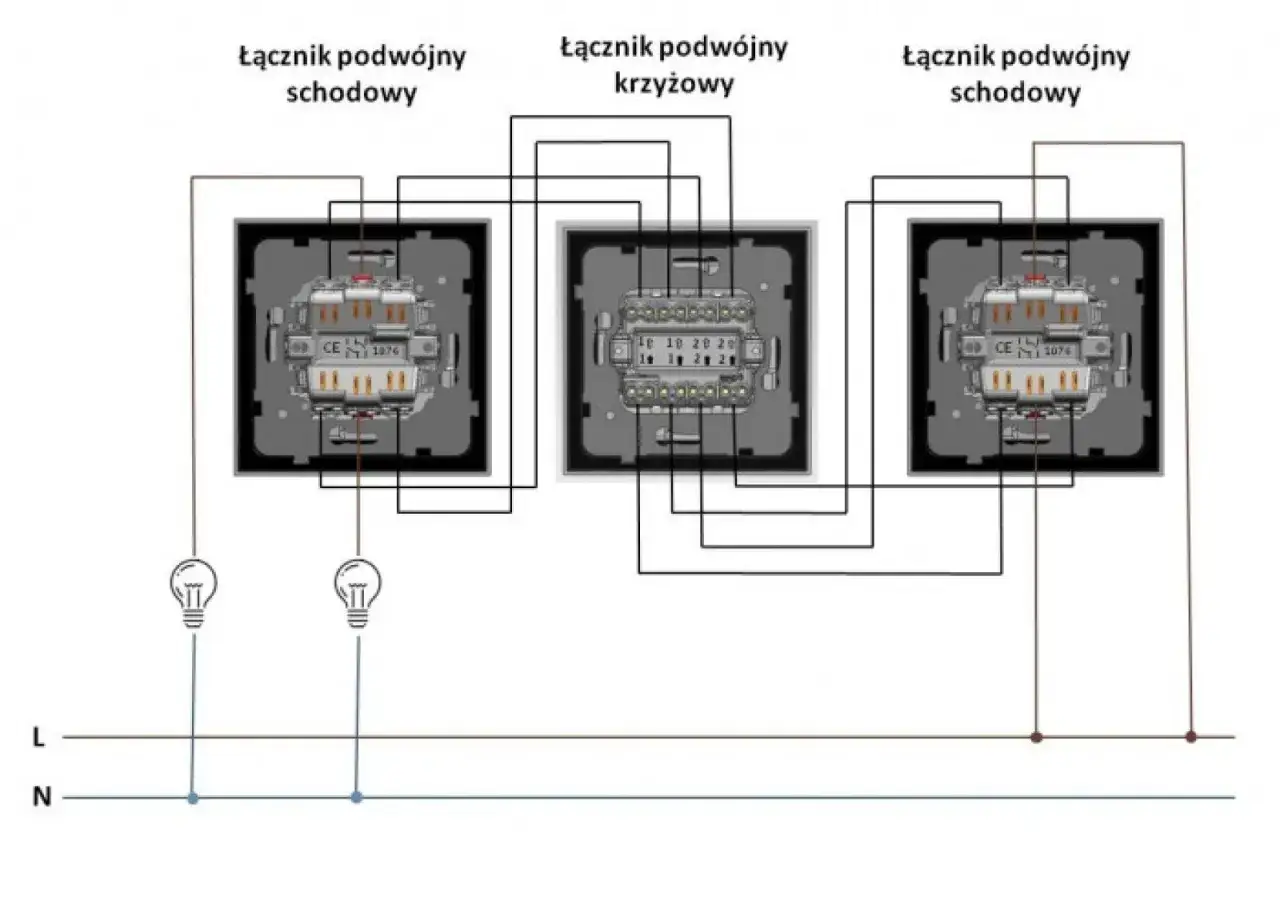

Prosty schemat podłączenia dwóch schodowych i jednego krzyżowego
Najłatwiej zrozumieć układ, rozpisując go od zasilania do lampy. Poniższy schemat pokazuje zasadę działania, ale oznaczenia zacisków mogą różnić się między producentami, dlatego zawsze trzeba sprawdzić diagram na mechanizmie lub w instrukcji.
Zasilanie L
|
v
[Łącznik schodowy 1]
COM 1 i 2
| |
| +------ przewód korespondencyjny 1 ------+
| |
| +------ przewód korespondencyjny 2 ------+
| v
[Łącznik krzyżowy]
|
przewody korespondencyjne |
v
[Łącznik schodowy 2]
1 i 2 COM
|
v
Powrót do lampy
N --------------------------------------------------> N oprawy
PE -------------------------------------------------> PE oprawyW praktyce pierwszy łącznik schodowy ma jeden zacisk wspólny i dwa przełączane. Krzyżowy ma dwa zaciski wejściowe i dwa wyjściowe, natomiast w drugim schodowym przewody korespondencyjne trafiają na zaciski przełączane, a przewód do lampy na COM.
Podłączenie krok po kroku
- Wyłącz zabezpieczenie obwodu i sprawdź brak napięcia we wszystkich przewodach znajdujących się w puszce.
- Podłącz przewód fazowy zasilania do zacisku wspólnego pierwszego łącznika schodowego.
- Dwa przewody z jego zacisków przełączanych poprowadź do jednej pary zacisków łącznika krzyżowego.
- Z drugiej pary zacisków krzyżowego wyprowadź dwa przewody do zacisków przełączanych drugiego schodowego.
- Do zacisku wspólnego drugiego schodowego podłącz przewód prowadzący do lampy. Neutralny i ochronny połącz osobno z oprawą.
Nie przywiązuję dużej wagi do tego, czy przewody korespondencyjne biegną w konkretnej kolejności. Istotne jest zachowanie dwóch przewodów jako jednej pary po obu stronach łącznika krzyżowego. Zamiana pojedynczego przewodu z inną parą może unieruchomić układ albo powodować działanie tylko w wybranych położeniach klawiszy.
Kolor izolacji pomaga, ale nie zastępuje pomiaru. W nowej instalacji przewód niebieski służy do N, a żółto-zielony do PE. W starszych obwodach kolory bywają wykorzystane niezgodnie z obecnymi zasadami, dlatego nie wolno identyfikować przewodu wyłącznie po barwie.
Jak sterować światłem z czterech lub większej liczby miejsc
Jeżeli trzy punkty to za mało, pomiędzy dwa łączniki schodowe wstawia się kolejne łączniki krzyżowe. Każdy z nich otrzymuje jedną parę przewodów od poprzedniego elementu i przekazuje kolejną parę do następnego.
| Liczba punktów sterowania | Łączniki schodowe | Łączniki krzyżowe |
|---|---|---|
| 2 | 2 | 0 |
| 3 | 2 | 1 |
| 4 | 2 | 2 |
| 5 | 2 | 3 |
Łącznik krzyżowy zawsze znajduje się między dwoma schodowymi. Nie montuje się go na końcu układu zamiast łącznika schodowego. Taki błąd wynika zwykle z podobnego wyglądu mechanizmów, ale ich funkcje i układ zacisków są inne.
Klasyczny układ czy sterowanie inteligentne
Przy dwóch, trzech, a nawet czterech punktach tradycyjny układ jest prosty i niezawodny. Przy większej liczbie miejsc rośnie jednak liczba przewodów i trudność późniejszego serwisu. Wtedy można rozważyć przekaźnik bistabilny z przyciskami albo moduł smart, szczególnie gdy planujesz sceny świetlne i sterowanie z aplikacji.
Nie łączyłbym przypadkowo klasycznego łącznika krzyżowego z modułem inteligentnym. Część urządzeń wymaga stałego zasilania, przewodu neutralnego albo przycisków chwilowych zamiast przełączników. Instrukcja konkretnego modułu ma tu pierwszeństwo przed ogólnym schematem instalacji schodowo-krzyżowej.
Błędy, które najczęściej psują działanie instalacji
Najbardziej typowa pomyłka polega na podłączeniu fazy do niewłaściwego zacisku pierwszego schodowego. Zacisk COM nie zawsze znajduje się w tym samym miejscu obudowy, dlatego sprawdzam oznaczenie na korpusie, a nie kieruję się położeniem śrubki.
- Zamiana COM z zaciskiem przełączanym w łączniku schodowym.
- Podłączenie jednej pary przewodów korespondencyjnych do różnych stron układu.
- Wprowadzenie przewodu neutralnego do mechanizmu zamiast poprowadzenia go do oprawy.
- Przerywanie przewodu ochronnego PE, czego robić nie wolno.
- Opieranie się na kolorach przewodów w starej, wielokrotnie przerabianej instalacji.
- Upchnięcie zbyt wielu połączeń w płytkiej puszce bez sprawdzenia miejsca na zaciski.
Problem może leżeć także poza samym schematem. Luźny przewód, źle zaciśnięta końcówka albo zacisk niedokręcony zgodnie z instrukcją potrafi powodować migotanie LED, grzanie się mechanizmu i przerywaną pracę. Przy oświetleniu LED trzeba dodatkowo sprawdzić, czy zastosowany łącznik lub podświetlenie nie powoduje niepożądanego żarzenia lampy.
Przeczytaj również: Jak działa klimatyzator przenośny i kiedy warto go wybrać?
Bezpieczeństwo podczas prac
Wyłączenie światła na ścianie nie oznacza odłączenia instalacji. Przed demontażem wyłącz właściwe zabezpieczenie, zabezpiecz je przed przypadkowym załączeniem i potwierdź brak napięcia sprawdzonym miernikiem dwubiegunowym. Bezdotykowy próbnik może pomóc w orientacyjnym rozpoznaniu przewodu, ale nie powinien być jedynym narzędziem kontroli.
Jeżeli nie masz doświadczenia w pracy przy instalacjach 230 V, nie traktuj schematu jako zachęty do eksperymentów. Szczególnie w starym domu mogą występować wspólne przewody neutralne, brak ochrony albo połączenia wykonane wiele lat temu w nietypowy sposób. W takiej sytuacji bezpieczniej zlecić identyfikację i pomiary elektrykowi.
Co sprawdzić przed zamknięciem puszek
Przed przykręceniem mechanizmów opisuję przewody na obu końcach i robię zdjęcie połączeń. Taka drobna czynność oszczędza sporo czasu przy późniejszej wymianie osprzętu, zwłaszcza gdy wszystkie żyły mają podobne kolory.
- Sprawdź, czy pierwszy i drugi łącznik są rzeczywiście schodowe.
- Zweryfikuj oznaczenie COM, L oraz zacisków przełączanych.
- Upewnij się, że krzyżowy ma dwie osobne pary zacisków.
- Skontroluj, czy N i PE nie zostały włączone w tor przełączania.
- Po załączeniu zasilania przetestuj każdą kombinację położeń wszystkich klawiszy.
- Jeśli pojawia się iskrzenie, zapach spalenizny, nagrzewanie lub migotanie, natychmiast wyłącz obwód.
Dobrze wykonany układ krzyżowy powinien pozwalać na zmianę stanu lampy z każdego punktu, niezależnie od położenia pozostałych klawiszy. Jeśli działa tylko czasami, nie szukaj winy w samej lampie. Najpierw sprawdź pary przewodów korespondencyjnych i zacisk COM, bo tam najczęściej kryje się problem.
