Podłączenie pieca CO i bojlera w układzie otwartym

Gdy kocioł na paliwo stałe ma jednocześnie ogrzewać grzejniki i bojler, najważniejsze są nie same rury, lecz właściwe poprowadzenie obiegu oraz zabezpieczenie przed przegrzaniem. Poniżej pokazuję praktyczny schemat podłączenia pieca CO i bojlera w układzie otwartym, omawiam rolę naczynia wzbiorczego, pomp, zaworów i wyjaśniam, kiedy lepiej zastosować układ mieszany.

Jak czytać schemat podłączenia pieca CO i bojlera w układzie otwartym

W języku potocznym mówi się „piec CO”, ale technicznie chodzi o kocioł grzewczy. W najczęściej spotykanym wariancie podgrzewa on wodę w instalacji, a ta trafia równocześnie do grzejników oraz do wężownicy zasobnika ciepłej wody użytkowej.

                         OTWARTE NACZYNIE WZBIORCZE
                                  ▲
                                  │ rura bezpieczeństwa
                                  │
                            ┌─────┴─────┐
                            │  KOCIOŁ   │
                            └─────┬─────┘
                                  │ zasilanie
                    ┌─────────────┴─────────────┐
                    │                           │
              obieg CO                     obieg CWU
                    │                           │
        pompa CO / zawór mieszający       pompa CWU
                    │                           │
              grzejniki              wężownica bojlera
                    │                           │
                    └─────────────┬─────────────┘
                                  │ powrót
                                  ▼
                            ┌───────────┐
                            │  KOCIOŁ   │
                            └───────────┘

To schemat ideowy, a nie gotowy projekt wykonawczy. Pokazuje jednak najważniejszą zasadę: kocioł, obieg grzewczy i wężownica bojlera tworzą stronę instalacji CO, natomiast woda płynąca z kranu pozostaje od niej oddzielona.

Do podstawowych elementów należą kocioł, otwarte naczynie wzbiorcze, rury zasilające i powrotne, grzejniki, zasobnik CWU, pompa obiegu bojlera oraz armatura zabezpieczająca. Przy kotle na paliwo stałe często stosuje się także zawór czterodrogowy lub zawór antykondensacyjny, który pomaga utrzymać odpowiednio ciepły powrót do kotła.

Co oznaczają poszczególne rury

• Zasilanie prowadzi gorącą wodę z kotła do grzejników i wężownicy bojlera.
• Powrót odprowadza schłodzoną wodę z powrotem do kotła.
• Rura bezpieczeństwa łączy kocioł z otwartym naczyniem wzbiorczym i chroni instalację przed skutkami zagotowania wody.
• Rura przelewowa odprowadza nadmiar wody z naczynia w bezpieczne, widoczne miejsce.

Naczynie wzbiorcze decyduje o bezpieczeństwie instalacji

Woda zwiększa swoją objętość podczas podgrzewania. W układzie otwartym ten przyrost przejmuje otwarte naczynie wzbiorcze, które ma stały kontakt z atmosferą. Dzięki temu wzrost ciśnienia nie jest kumulowany w szczelnym obiegu.

Naczynie montuje się w najwyższym punkcie instalacji, zwykle na poddaszu albo w wydzielonej przestrzeni technicznej. Trzeba je zabezpieczyć przed zamarzaniem, a jego położenie powinno zapewniać odpowiednie zalanie wszystkich elementów instalacji.

Jak poprowadzić rurę bezpieczeństwa

Połączenie kotła z naczyniem powinno być możliwie krótkie i prowadzone ze stałym wznoszeniem. Na tej trasie nie wolno montować zaworu odcinającego, filtra ani elementu, który może ograniczyć przepływ. Odejście do naczynia najlepiej wykonać bezpośrednio przy kotle, przed pompą i armaturą regulacyjną, zawsze zgodnie z instrukcją konkretnego urządzenia.

To jeden z punktów, przy których nie szukałbym oszczędności ani skrótów. Pompa obiegowa może przestać działać, sterownik może ulec awarii, a paliwo stałe nadal będzie oddawało ciepło. Drożna rura bezpieczeństwa musi wtedy przejąć swoją funkcję bez udziału automatyki.

Jak dobrać pojemność naczynia

Nie należy dobierać zbiornika wyłącznie na podstawie mocy kotła. Liczy się całkowita ilość wody w instalacji, czyli pojemność kotła, rur, grzejników, wężownicy oraz ewentualnego ogrzewania podłogowego.

W praktyce spotyka się orientacyjnie naczynia o pojemności całkowitej odpowiadającej około 4-8% objętości wodnej instalacji, ale nie jest to uniwersalny przelicznik. Ostateczny dobór powinien wynikać z obliczeń oraz dokumentacji projektowej.

Jak podłączyć bojler CWU do kotła

Najbezpieczniejszy i najbardziej uniwersalny wariant wykorzystuje zasobnik z wężownicą. Woda kotłowa przepływa przez wężownicę i ogrzewa wodę użytkową znajdującą się w zbiorniku. Obie wody nie mieszają się ze sobą.

Po stronie CO do zasilania wężownicy prowadzi się gorącą wodę z kotła, a powrót wraca do kotła. Po stronie wody użytkowej potrzebne są osobne przyłącza: zimnej wody oraz ciepłej wody kierowanej do punktów poboru.

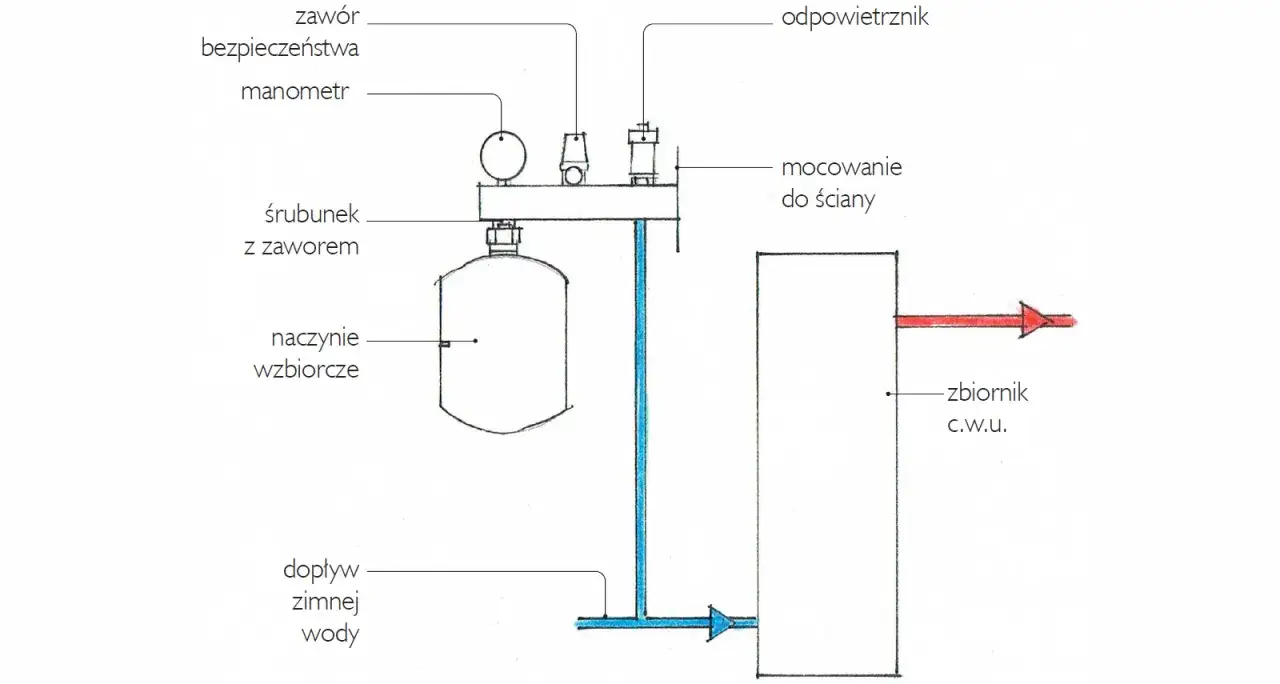

Elementy po stronie wody użytkowej

• zawór odcinający na dopływie zimnej wody,
• zawór zwrotny,
• zawór bezpieczeństwa dobrany do maksymalnego ciśnienia zasobnika,
• odpływ z zaworu bezpieczeństwa do bezpiecznego miejsca,
• naczynie przeponowe CWU, jeśli instalacja jest zamknięta przez zawór zwrotny lub reduktor ciśnienia,
• termostatyczny zawór mieszający, który ogranicza temperaturę wody na kranach.

Nie wolno traktować zaworu bezpieczeństwa jak zwykłego zaworu odcinającego. Jego odpływ powinien pozostać drożny, a kapanie podczas nagrzewania może oznaczać prawidłową reakcję na rozszerzalność wody albo zbyt wysokie ciśnienie w instalacji.

Przeczytaj również: Brak odpowietrzenia pionu kanalizacyjnego - objawy i naprawa

Pompa czy obieg grawitacyjny

Obieg grawitacyjny może działać bez prądu, ale wymaga krótkich tras, odpowiednich średnic i prawidłowego prowadzenia rur. Podgrzewanie bojlera jest wtedy wolniejsze, a instalacja bardziej wrażliwa na opory przepływu.

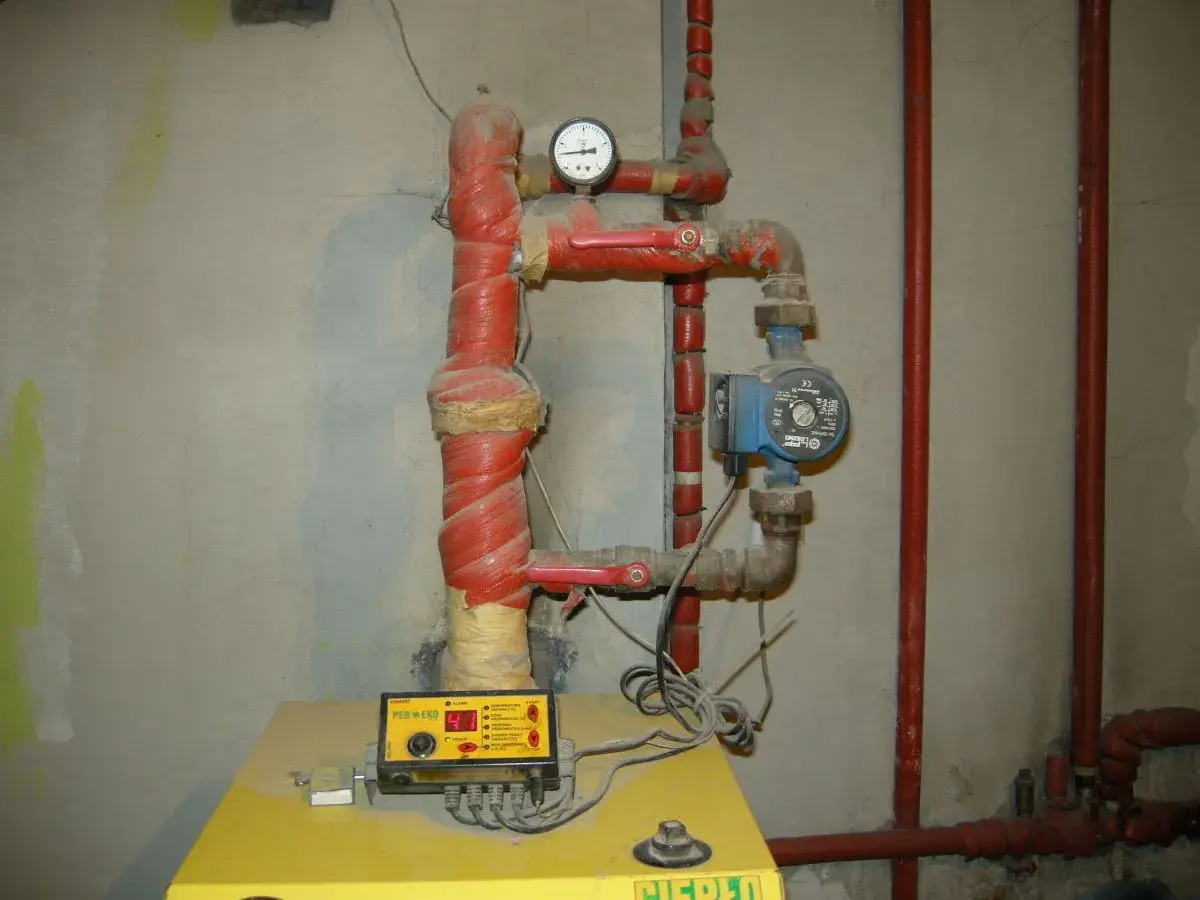

W większości modernizowanych kotłowni stosuję osobną pompę CWU z czujnikiem temperatury. Sterownik uruchamia ją wtedy, gdy temperatura w zasobniku spadnie poniżej ustawionej wartości. Zawór zwrotny zapobiega niekontrolowanemu przepływowi w czasie pracy pompy CO.

Przy kotłach na paliwo stałe warto rozważyć także obejście grawitacyjne lub zawór różnicowy. Nie zastępuje ono jednak prawidłowo wykonanej rury bezpieczeństwa i nie gwarantuje działania w każdej instalacji.

Układ w pełni otwarty czy połączenie dwóch obiegów

Nie każda instalacja musi mieć wszystkie elementy po stronie otwartej. Czasem kocioł na paliwo stałe pracuje w układzie otwartym, a grzejniki lub ogrzewanie podłogowe w układzie zamkniętym. Wtedy potrzebny jest wymiennik płytowy albo bufor z odpowiednim rozdzieleniem obiegów.

Nie łączyłbym bezpośrednio instalacji otwartej i zamkniętej przypadkowymi trójnikami. Taki skrót może zaburzyć pracę naczyń wzbiorczych i stworzyć problem z ciśnieniem. Przy modernizacji starego układu rozsądniej zastosować rozdzielenie obiegów niż próbować dopasować nowe urządzenia do niejasnego schematu.

Najczęstsze błędy przy montażu i uruchomieniu

Najwięcej problemów nie wynika z samego podłączenia bojlera, lecz z drobnych błędów popełnionych przy prowadzeniu rur. Szczególnie niebezpieczne jest traktowanie układu otwartego jak zwykłej instalacji pompowej.

1. Zawór na rurze bezpieczeństwa. Może przypadkowo zostać zamknięty i odciąć kocioł od naczynia.
2. Naczynie poniżej najwyższego punktu instalacji. Woda może nie wypełniać prawidłowo części obiegu.
3. Brak izolacji rur. Szczególnie na odcinku do bojlera powoduje duże straty ciepła.
4. Za mała średnica rur. Skutkiem są hałas, słaby przepływ i problemy z grawitacją.
5. Brak zaworu zwrotnego przy pompie CWU. Woda może krążyć w niepożądanym kierunku.
6. Brak ochrony powrotu. Zbyt chłodna woda sprzyja skraplaniu spalin, korozji i osadzaniu sadzy w kotle.
7. Połączenie wody użytkowej z wodą kotłową. Zasobnik musi mieć sprawną wężownicę lub płaszcz, który oddziela oba obiegi.

Po montażu instalację trzeba napełnić, odpowietrzyć i sprawdzić na zimno. Później wykonuje się próbne rozgrzanie, kontrolując temperaturę zasilania, powrotu, bojlera oraz zachowanie wody w naczyniu. Pierwsze uruchomienie powinien wykonać instalator, zwłaszcza gdy kocioł ma dużą moc albo współpracuje z kilkoma obiegami.

Ile kosztuje podłączenie bojlera do układu otwartego

Koszt zależy przede wszystkim od tego, czy istniejąca instalacja ma już przygotowane przyłącza. Prosty montaż w kotłowni będzie znacznie tańszy niż prowadzenie nowych rur przez kilka kondygnacji i montaż naczynia na poddaszu.

W efekcie prosta modernizacja bez wymiany kotła może zamknąć się w granicach 4000-10000 zł. Wymiennik płytowy, bufor, nowy zawór mieszający, przeróbka komina lub prowadzenie rur w gotowych ścianach podnoszą koszt wyraźnie wyżej.

Co sprawdzić przed zamówieniem instalacji

Przed rozpoczęciem prac spisz moc i typ kotła, pojemność bojlera, liczbę grzejników oraz orientacyjną długość rur. Sprawdź też, czy zasobnik ma wężownicę o mocy odpowiedniej do kotła i czy producent dopuszcza pracę w planowanym układzie.

Dobry schemat powinien pokazywać nie tylko kierunek przepływu, ale również miejsce pomp, zaworów zwrotnych, naczynia wzbiorczego, przelewu i odpowietrzenia. Jeżeli na rysunku brakuje zabezpieczenia kotła, nie traktowałbym go jako podstawy do samodzielnego montażu.

Najważniejsza zasada jest prosta: bojler można podłączyć do kotła skutecznie i ekonomicznie, ale bezpieczeństwo zapewnia dopiero cały układ, a nie pojedynczy zawór czy pompa. Przy paliwie stałym szczególnie liczą się drożna rura bezpieczeństwa, prawidłowo umieszczone naczynie otwarte i zgodność rozwiązania z instrukcją producenta kotła.
