Gdy ktoś pierwszy raz widzi instalację grzewczą z pompą ciepła, często spodziewa się urządzenia przypominającego piec. Tymczasem na pytanie, jak wygląda pompa ciepła, nie ma jednej odpowiedzi, bo inaczej prezentuje się model powietrzny, gruntowy, monoblok i split. Poniżej pokazuję, z czego składa się cały system, co znajduje się na zewnątrz i w kotłowni oraz na jakie szczegóły patrzeć przed montażem.

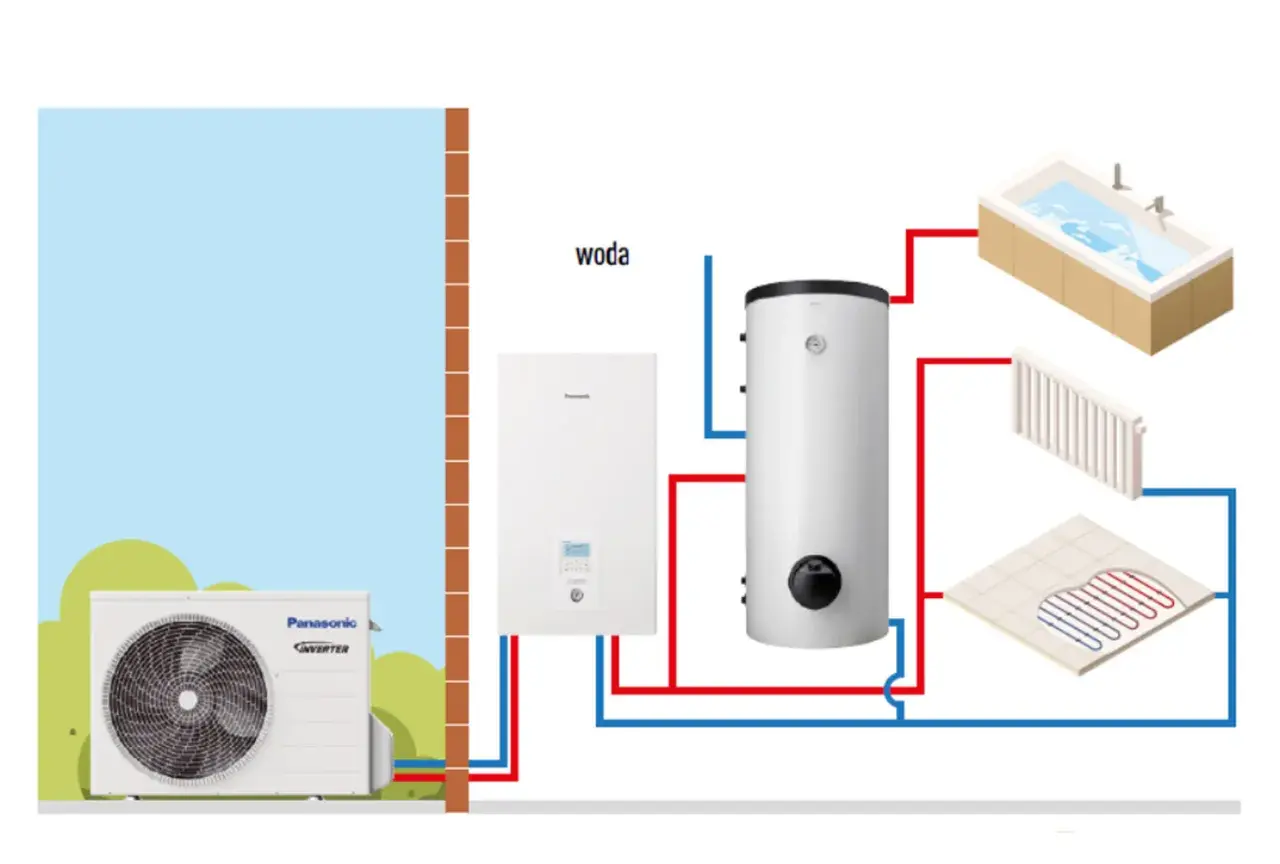

Najważniejsze elementy widać dopiero po spojrzeniu na cały system
- Jednostka zewnętrzna przypomina duży klimatyzator i ma wentylator oraz wymiennik ciepła.
- Jednostka wewnętrzna może wyglądać jak smukła szafa, wiszący moduł albo zestaw urządzeń w kotłowni.
- Monoblok mieści obieg chłodniczy w jednej obudowie, a split dzieli go między dwie jednostki.
- Pompa ciepła współpracuje z zasobnikiem c.w.u., ogrzewaniem podłogowym, grzejnikami lub buforem.
- O wyglądzie i miejscu montażu decydują także odprowadzanie skroplin, hałas, przepływ powietrza i dostęp serwisowy.
[search_image] pompa ciepła powietrze woda jednostka zewnętrzna i wewnętrzna instalacja dom jednorodzinny
Pompa ciepła z zewnątrz przypomina duży klimatyzator
Najbardziej widoczna część instalacji to zwykle jednostka zewnętrzna. Ma metalową lub tworzywową obudowę, kratkę zabezpieczającą wentylator i dużą powierzchnię wymiennika, przez który przepływa powietrze. W zależności od modelu przypomina wysoki prostopadłościan, szeroką skrzynkę albo urządzenie ustawione pionowo na stalowej konstrukcji.
W typowej pompie powietrze-woda wentylator zasysa powietrze z otoczenia i przepuszcza je przez parownik. Parownik to wymiennik, który odbiera energię cieplną z powietrza, nawet gdy na zewnątrz panuje mróz. Z przodu lub z boku urządzenia widać kratkę, ale pod obudową pracują również sprężarka, zawór rozprężny, czujniki i automatyka.
Monoblok ma jedną dużą obudowę
Pompa monoblokowa wygląda jak pojedyncza jednostka ustawiona przy ścianie budynku. W jej obudowie znajdują się najważniejsze elementy obiegu chłodniczego, a do domu prowadzi się przede wszystkim rury z wodą instalacyjną oraz przewody elektryczne.
Takie rozwiązanie jest czytelne wizualnie i często upraszcza montaż. Trzeba jednak dobrze zabezpieczyć odcinki wodne przed zamarznięciem, zwłaszcza gdy przebiegają na zewnątrz. Stosuje się między innymi izolację, zawory antyzamrożeniowe albo odpowiednio dobrany płyn instalacyjny.
Split dzieli urządzenie na dwie części
W systemie split na zewnątrz znajduje się jednostka z wentylatorem i częścią układu chłodniczego, natomiast w środku montuje się moduł hydrauliczny. Obie części łączy przewód z czynnikiem chłodniczym, dlatego instalację chłodniczą powinien wykonać uprawniony fachowiec.
Z zewnątrz split może wyglądać niemal identycznie jak monoblok. Różnicę widać dopiero przy wejściu instalacji do budynku i w kotłowni, gdzie znajduje się druga część systemu.
Co znajduje się w jednostce zewnętrznej
Sam wentylator nie jest pompą ciepła, choć to właśnie on przyciąga wzrok. Za obudową kryje się obieg termodynamiczny, który przenosi energię z jednego miejsca do drugiego. Ja przy oględzinach urządzenia zwracam uwagę nie tylko na jego kolor i kształt, ale przede wszystkim na to, gdzie zasysa i wyrzuca powietrze.
- Wentylator wymusza przepływ powietrza przez wymiennik.
- Parownik odbiera ciepło z powietrza zewnętrznego.
- Sprężarka podnosi ciśnienie i temperaturę czynnika chłodniczego.
- Zawór rozprężny obniża jego ciśnienie przed ponownym przejściem przez wymiennik.
- Zawór czterodrogowy w wybranych urządzeniach odwraca obieg i umożliwia chłodzenie budynku.
- Czujniki temperatury i ciśnienia pomagają sterownikowi dopasować pracę do warunków.
Podczas chłodniejszych i wilgotnych dni na wymienniku może pojawić się szron. Pompa uruchamia wtedy cykl odszraniania, przez chwilę pobierając energię z instalacji budynku, aby podgrzać zewnętrzny wymiennik. To normalne zjawisko, ale pod urządzeniem trzeba przewidzieć odpływ wody z rozmrażania.
Warto też pamiętać o dźwięku. Poziom hałasu zależy od modelu, obciążenia i odległości, lecz najczęściej podaje się go w zakresie około 35-55 dB(A). W praktyce znaczenie ma nie tylko katalogowa liczba, ale również odbijanie dźwięku od ściany, praca nocna i położenie sypialni względem urządzenia.
Jak wygląda część wewnętrzna i kotłownia
W środku domu pompa ciepła zwykle nie wygląda jak tradycyjny kocioł z palnikiem. Najczęściej spotyka się smukły moduł wiszący, stojącą szafę hydrauliczną albo kilka osobnych elementów ustawionych obok siebie.
W jednostce wewnętrznej może znajdować się płytowy wymiennik ciepła, pompa obiegowa, naczynie przeponowe, zawór trójdrogowy, odpowietrznik, zawór bezpieczeństwa i grzałka elektryczna. W modelu split umieszczony jest tu również skraplacz, czyli wymiennik przekazujący energię do wody ogrzewającej dom.
Zasobnik ciepłej wody przypomina dużą stojącą szafę
Do pompy często dołącza się zasobnik c.w.u. Jego zadaniem jest magazynowanie podgrzanej wody dla łazienki i kuchni. Z zewnątrz wygląda jak wysoki, ocieplony walec albo prostokątna szafa o wysokości zbliżonej do lodówki.
Dla niewielkiego domu często wybiera się zbiornik o pojemności 180-250 litrów, choć właściwa wielkość zależy od liczby mieszkańców, zwyczajów kąpielowych i mocy urządzenia. Zbyt mały zasobnik będzie wymagał częstego dogrzewania, a zbyt duży zajmie miejsce i zwiększy straty postojowe.
Bufor nie zawsze jest potrzebny
Bufor to dodatkowy zbiornik wody grzewczej, który może stabilizować przepływ i ograniczać częste włączanie pompy. Nie jest jednak automatycznie obowiązkowym elementem każdej instalacji. Przy dobrze zaprojektowanym ogrzewaniu podłogowym jego zastosowanie bywa zbędne, a dokładanie go bez konkretnego powodu tylko komplikuje układ.
W małej kotłowni całość może wyglądać jak jedna duża zabudowa. W większym pomieszczeniu zobaczymy osobno moduł pompy, zasobnik, ewentualny bufor, rozdzielacze, filtry, zawory i rury prowadzące do ogrzewania.
Wygląd zależy od rodzaju pompy ciepła
Nie każda pompa pobiera energię z powietrza. To ważne, bo osoba oglądająca zdjęcia w internecie może uznać, że każde takie urządzenie musi mieć wentylator na elewacji. Tymczasem pompa gruntowa często nie ma dużej jednostki zewnętrznej, a jej najważniejsze źródło energii znajduje się pod ziemią.
| Rodzaj pompy | Co widać na zewnątrz | Charakterystyczne elementy |
|---|---|---|
| Powietrze-woda | Duża jednostka z wentylatorem przy budynku | Moduł hydrauliczny, zasobnik c.w.u., rury wodne lub chłodnicze |
| Powietrze-powietrze | Jednostka zewnętrzna i klimatyzator wewnątrz | Nawiew ciepłego powietrza zamiast wodnego ogrzewania |
| Gruntowa | Zwykle brak dużej jednostki przy elewacji | Odwierty pionowe albo kolektor poziomy oraz urządzenie w kotłowni |
| Woda-woda | Studnie lub instalacja czerpalna i zrzutowa | Wymiennik, pompy studzienne i układ filtracji |
Pompa gruntowa może wyglądać wewnątrz jak wysoka, biała szafa stojąca obok zasobnika. Na działce nie zobaczymy natomiast charakterystycznego wentylatora, tylko włazy, studzienki albo niepozorne punkty wyprowadzenia instalacji. Koszt i trudność wykonania źródła dolnego są zwykle większe niż przy pompie powietrznej, ale temperatura gruntu zmienia się wolniej niż temperatura powietrza.
Pompa powietrze-powietrze jest z kolei najbliższa klimatyzatorowi. W środku domu montuje się jednostkę ścienną, kanałową lub kasetonową, więc rozwiązanie to nie zasila klasycznej podłogówki ani grzejników wodnych.
Miejsce montażu zmienia odbiór całej instalacji
Najładniejsza obudowa nie naprawi błędnego ustawienia. Jednostka zewnętrzna potrzebuje swobodnego przepływu powietrza, stabilnego podłoża i dostępu serwisowego. Nie powinno się jej wciskać w ciasny narożnik, zasłaniać gęstą roślinnością ani kierować wyrzutu powietrza prosto na okno sąsiada.
Urządzenie ustawia się na fundamencie, konsoli lub specjalnej podstawie z wibroizolacją. Pod nim trzeba zostawić miejsce na wodę z odszraniania, a przewody prowadzić tak, aby nie tworzyły miejsc, w których może zalegać wilgoć lub lód.
Odległości od ścian i przeszkód zawsze sprawdzam w instrukcji konkretnego modelu. Producenci często wymagają co najmniej kilkudziesięciu centymetrów wolnej przestrzeni, ale dokładne wartości różnią się zależnie od kierunku przepływu powietrza i konstrukcji wentylatora.
Przeczytaj również: Na jakiej wysokości montować gniazdka w domu?
Na co spojrzeć przed podpisaniem umowy
- Poproś o rzut miejsca montażu, a nie tylko zdjęcie katalogowe.
- Sprawdź, którędy poprowadzone zostaną rury i przewody.
- Ustal, gdzie odpłynie woda podczas odszraniania.
- Porównaj poziom ciśnienia akustycznego dla trybu normalnego i nocnego.
- Zapytaj, czy w kotłowni zmieści się zasobnik, armatura i przestrzeń serwisowa.
- Nie zakładaj, że bufor, grzałka lub drugi obieg grzewczy są potrzebne bez obliczeń.
Najczęstszy błąd polega na ocenianiu urządzenia wyłącznie po wyglądzie. Dla mnie ważniejsze jest, czy instalator potrafi pokazać przebieg rur, sposób odprowadzenia skroplin i dostęp do filtrów. To właśnie te detale decydują później o wygodzie obsługi, hałasie i serwisowaniu.
Po wyglądzie można sporo wywnioskować, ale nie wszystko
Pompa ciepła powietrze-woda najczęściej składa się z dużej jednostki zewnętrznej oraz wyposażenia w kotłowni. Wersja monoblok ma obieg chłodniczy zamknięty na zewnątrz, a split rozdziela urządzenie na dwa moduły. Pompa gruntowa może wyglądać znacznie skromniej od strony budynku, ponieważ jej źródło energii ukryto w gruncie.
Jeśli oglądasz konkretny model, zacznij od karty technicznej i schematu instalacji. Wymiary, poziom hałasu, masa, sposób prowadzenia przewodów i wymagane odległości są ważniejsze niż sama fotografia. Dobrze dobrana pompa nie tylko pasuje do budynku, ale też ma zapewnione warunki do spokojnej, efektywnej pracy.
