Przy montażu grzejnika drabinkowego łatwo skupić się na wyglądzie, a przeoczyć kierunek przepływu wody. Tymczasem od właściwego podłączenia zasilania i powrotu zależy równomierne nagrzewanie, cicha praca oraz skuteczne suszenie ręczników. Pokażę, jak rozpoznać prawidłową stronę, czym różni się przyłącze boczne od dolnego i kiedy schemat producenta jest ważniejszy niż przyzwyczajenia instalatora.
Najważniejsze informacje o stronie zasilania drabinki
- Nie ma jednej uniwersalnej strony zasilania dla wszystkich grzejników drabinkowych.
- Przy podłączeniu bocznym zasilanie najczęściej trafia do górnego króćca, a powrót do dolnego.
- Przyłącze dolne środkowe zwykle ma rozstaw 50 mm, a właściwy kierunek przepływu zapewnia wkładka zaworowa.
- Wersję prawą lub lewą należy odczytywać patrząc na grzejnik od frontu.
- Przed montażem trzeba sprawdzić instrukcję konkretnego modelu, zwłaszcza gdy planowana jest grzałka elektryczna.
Nie zawsze lewa albo prawa strona będzie właściwa
Najkrótsza odpowiedź brzmi: zasilanie podłącza się do króćca wskazanego przez producenta, a nie automatycznie po lewej lub prawej stronie. W jednym modelu będzie to górny otwór po prawej, w innym dolny króciec z lewej, a jeszcze inny grzejnik pozwoli na podłączenie centralne lub obustronne.
Przy klasycznym podłączeniu bocznym gorąca woda wchodzi zwykle górą jednego kolektora, czyli pionowej rury grzejnika, a schłodzona wraca dolnym otworem. Jeśli rury wychodzą po przeciwnej stronie, stosuje się podłączenie krzyżowe, w którym zasilanie trafia do górnego króćca, a powrót do dolnego po drugiej stronie.
Sam nie kierowałbym się zasadą, że zasilanie zawsze powinno być z lewej. To popularne uproszczenie, ale nie obowiązuje dla wszystkich drabinek. Znacznie ważniejsze są typ przyłącza, konstrukcja wkładki zaworowej i oznaczenia na karcie produktu.
Rodzaj przyłącza decyduje o kierunku podłączenia
Przed wyborem zaworu trzeba sprawdzić, gdzie znajdują się króćce grzejnika i rury przygotowane w ścianie lub podłodze. Najczęściej spotykam trzy rozwiązania, a każde rządzi się nieco innymi zasadami.
| Typ podłączenia | Gdzie trafia zasilanie | Na co uważać |
|---|---|---|
| Boczne jednostronne | Najczęściej do górnego króćca | Dolny króciec po tej samej stronie służy do powrotu |
| Boczne krzyżowe | Do górnego króćca po jednej stronie | Powrót znajduje się na dole po przeciwnej stronie |
| Dolne środkowe | Do króćca określonego przez zawór lub producenta | Standardowy rozstaw wynosi zwykle 50 mm |
| Dolne boczne | Do wskazanego króćca po lewej albo prawej stronie | Nie każdy model jest symetryczny hydraulicznie |
| Górne lub specjalne | Zgodnie ze schematem modelu | Wymaga dokładnego sprawdzenia kierunku przepływu |

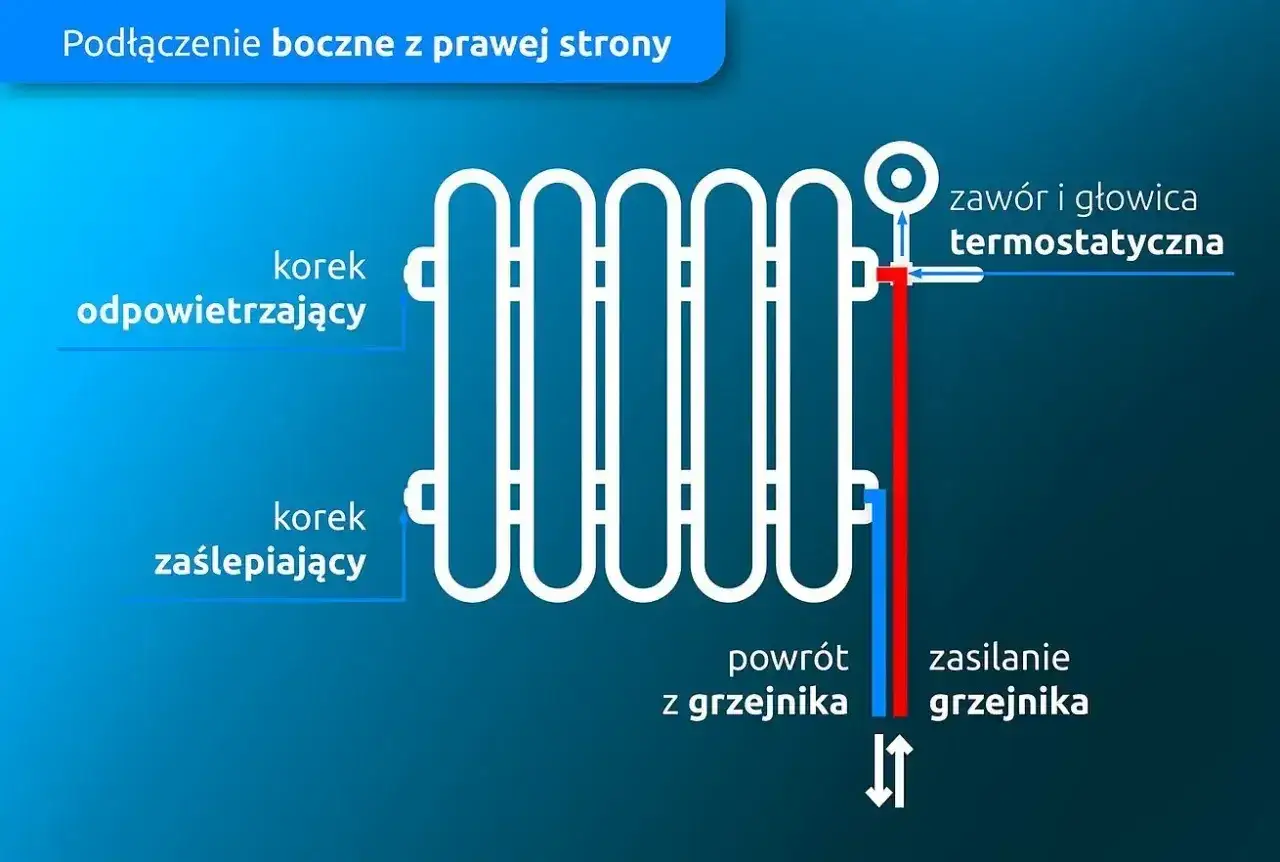

Podłączenie boczne
To rozwiązanie często pojawia się przy wymianie starszego grzejnika, gdy rury są już wyprowadzone z boku. Zasilanie podłącza się zwykle u góry, ponieważ wtedy ciepła woda przechodzi przez cały grzejnik, a powrót umieszcza się niżej.
Jeżeli instalacja wymusza doprowadzenie zasilania z jednej strony i powrotu z drugiej, potrzebne jest podłączenie krzyżowe. Wysoka drabinka pracuje wtedy zazwyczaj równiej niż przy przypadkowym podłączeniu dwóch dolnych króćców, szczególnie gdy ma dużą wysokość i wiele szczebli.
Podłączenie dolne
Dolne przyłącze wygląda estetycznie i dobrze pasuje do nowych instalacji. Wariant centralny z rozstawem 50 mm pozwala ukryć rury pod grzejnikiem, ale nie oznacza, że można zamienić zasilanie z powrotem bez sprawdzenia zaworu.
W wielu zestawach zaworowych kierunek przepływu jest już określony przez wewnętrzną konstrukcję wkładki. Przy takim rozwiązaniu lewa lub prawa strona może mieć mniejsze znaczenie, jednak dotyczy to tylko kompatybilnego zestawu. Zawsze sprawdzam oznaczenia IN, OUT, zasilanie, powrót albo strzałki przepływu, zanim dokręcę armaturę.
Jak rozpoznać właściwy króciec przed montażem
Najbezpieczniej zacząć od ustawienia grzejnika tak, jak będzie wisiał na ścianie. Stronę prawą i lewą określa się zwykle patrząc od frontu, a nie od strony przyłączy. To drobny szczegół, przez który przy zamawianiu wersji prawej łatwo dostać model niepasujący do zaplanowanego zaworu.
Sprawdź kolejno oznaczenia na grzejniku, schemat w instrukcji oraz opis zestawu zaworowego. Jeżeli dokumentacja mówi o wersji „prawej”, nie zakładaj, że oznacza to zasilanie po prawej stronie. W niektórych systemach nazwa dotyczy położenia głowicy termostatycznej, a nie samego dopływu wody.
- Zidentyfikuj rurę zasilającą, czyli przewód doprowadzający cieplejszą wodę ze źródła ciepła.
- Ustal, gdzie znajduje się powrót prowadzący schłodzoną wodę do instalacji.
- Porównaj rozstaw rur z rozstawem króćców, na przykład 50 mm przy przyłączu centralnym.
- Sprawdź, czy zawór jest przeznaczony do zasilania z lewej, prawej strony albo do konkretnego kierunku przepływu.
- Dopiero wtedy wybierz grzejnik, zawór prosty, kątowy lub zestaw zespolony.
Przy wymianie starej drabinki pomocne bywa dotknięcie rur po uruchomieniu ogrzewania. Rura zasilająca powinna nagrzewać się szybciej, ale nie traktowałbym tego jako jedynej metody diagnostycznej. W instalacji z zaworem termostatycznym, pompą ciepła albo słabym przepływem różnica temperatur może być trudna do wyczucia.
Co się stanie po zamianie zasilania z powrotem
Nieprawidłowy kierunek nie zawsze sprawi, że grzejnik pozostanie całkowicie zimny. Częściej pojawia się nierównomierne nagrzewanie, słabsza moc, szum w zaworze albo ciepła tylko część drabinki. W łazience widać to szczególnie dobrze, bo ręczniki zasłaniają szczeble i utrudniają ocenę całej powierzchni.
W standardowym przyłączu dolnym odpowiednio dobrana wkładka może skorygować kierunek przepływu. Nie wolno jednak zakładać, że każdy zawór działa tak samo. Zwykły zawór przeznaczony do innego schematu może ograniczać przepływ albo kierować wodę niewłaściwą drogą.
Przy podłączeniu bocznym najczęstszy błąd polega na wpięciu zasilania w dolny króciec i powrotu w górny. Grzejnik może wtedy działać, lecz często traci część wydajności. Jeśli rury są już wykonane w taki sposób, lepiej zastosować właściwy zawór lub zmienić schemat, zamiast liczyć na to, że instalacja „jakoś się ułoży”.
Przeczytaj również: Jaka wysokość grzejnika od podłogi? Właściwe odstępy
Grzałka elektryczna zmienia zasady
Jeśli drabinka ma pracować także latem, trzeba wcześniej przewidzieć miejsce na grzałkę. W wielu rozwiązaniach grzałkę montuje się na powrocie, nie na zasilaniu, ale ostateczna konfiguracja zależy od modelu grzejnika, zaworu i instrukcji producenta.
Nie montowałbym grzałki na podstawie samego wyglądu przyłącza. Trzeba sprawdzić możliwość całkowitego napełnienia grzejnika, położenie elementu grzejnego oraz sposób odcięcia obiegu. Część wodna wymaga poprawnego podłączenia hydraulicznego, a część elektryczna powinna zostać wykonana zgodnie z zasadami ochrony przeciwporażeniowej.
Błędy, które najczęściej komplikują montaż
Najwięcej problemów powstaje wtedy, gdy grzejnik kupuje się przed ustaleniem położenia rur. W nowej łazience można jeszcze zmienić instalację, ale przy remoncie często kończy się to przeróbką ściany, przesunięciem zaworu albo zastosowaniem mało estetycznych przedłużek.
- Wybór strony na oko bez sprawdzenia rysunku technicznego.
- Mylenie strony grzejnika ze stroną zaworu lub głowicy termostatycznej.
- Zamiana zasilania i powrotu w przyłączu dolnym bez odpowiedniej wkładki.
- Brak kontroli rozstawu rur, zwłaszcza przy przyłączu 50 mm.
- Zakrycie zaworów meblem lub zabudową, która utrudnia odpowietrzanie i serwis.
- Podłączenie grzałki bez sprawdzenia, czy grzejnik został całkowicie wypełniony wodą.
Po napełnieniu instalacji odpowietrzam grzejnik i sprawdzam, czy nagrzewa się od góry do dołu w przewidywalny sposób. Najpierw kontroluję szczelność połączeń, a dopiero później reguluję głowicę. Jedna krótka kontrola po uruchomieniu potrafi oszczędzić późniejszego spuszczania wody i demontażu zaworu.
Najprostsza zasada przed zakupem drabinki
Jeżeli rury są już wykonane, dobierz grzejnik i armaturę do istniejącego schematu. Jeżeli dopiero projektujesz instalację, wybierz przyłącze, które zapewni łatwy dostęp do zaworu, odpowietrznika i ewentualnej grzałki, a dopiero potem ustal stronę zasilania.
Nie istnieje jedna prawidłowa odpowiedź typu „zawsze z lewej” albo „zawsze z prawej”. Prawidłowy kierunek wynika z konstrukcji konkretnej drabinki, rodzaju przyłącza i zastosowanego zaworu. Gdy te trzy elementy są ze sobą zgodne, grzejnik pracuje równomiernie, nie hałasuje i nie wymaga kosztownych poprawek po zakończeniu remontu.
