Gdy w domu pojawia się nowa rozdzielnica, fotowoltaika albo pompa ciepła, pytanie o miejsce montażu ogranicznika przepięć szybko przestaje być teorią. Od lokalizacji aparatu, długości przewodów i jakości uziemienia zależy, czy ochrona faktycznie zadziała podczas burzy lub przepięcia łączeniowego. Wyjaśniam, gdzie umieścić SPD, kiedy potrzebne są dodatkowe stopnie ochrony oraz jakich błędów unikać.

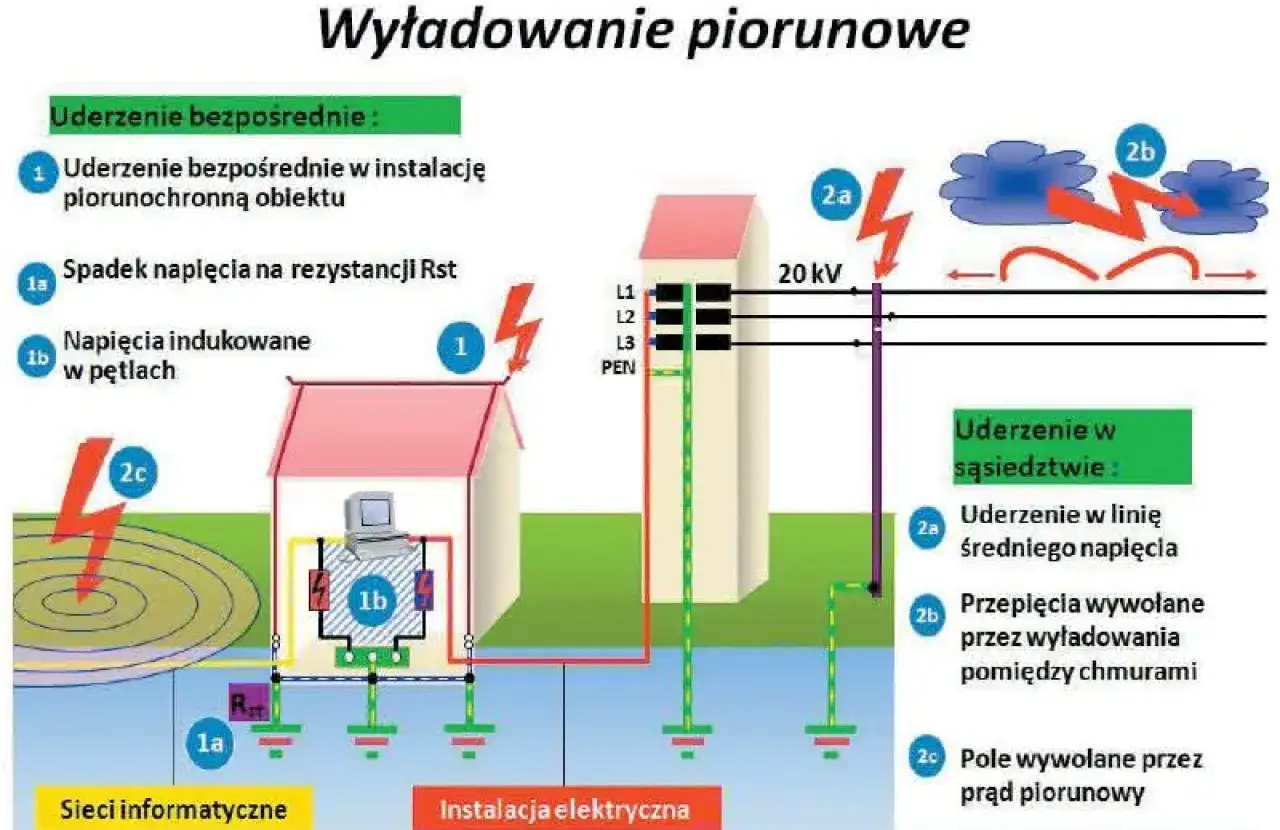

Najskuteczniejsza ochrona zaczyna się przy głównej rozdzielnicy
- Podstawowe miejsce montażu to rozdzielnica główna, możliwie blisko punktu wprowadzenia zasilania.
- Przewody łączące SPD z fazami i szyną PE powinny być krótkie, proste i łącznie możliwie krótsze niż 0,5 m, zgodnie z wymaganiami aparatu i zasadami instalacji.
- W typowym domu bez instalacji odgromowej najczęściej stosuje się SPD typu 2.
- Przy instalacji odgromowej, zasilaniu napowietrznym lub wysokim ryzyku wyładowań potrzebny może być typ 1 albo układ T1+T2.
- Długie przewody, podrozdzielnice, fotowoltaika i wrażliwa elektronika często wymagają ochrony wielostopniowej.
Najczęściej montuje się go w rozdzielnicy głównej
W domu jednorodzinnym ogranicznik przepięć montuje się zwykle w głównej rozdzielnicy elektrycznej, blisko miejsca, w którym zasilanie wchodzi do budynku. Dzięki temu chroni instalację znajdującą się za aparatem, zanim impuls dotrze do obwodów gniazd, oświetlenia, automatyki czy urządzeń grzewczych.
Najczęściej SPD znajduje się za rozłącznikiem lub wyłącznikiem głównym, a przed wyłącznikami różnicowoprądowymi i zabezpieczeniami obwodów końcowych. Nie oznacza to jednak, że ogranicznik włącza się szeregowo w przewód. Jest przyłączany równolegle do przewodów instalacji, a jego zadaniem jest odprowadzenie energii udaru do przewodu ochronnego i uziemienia.
Liczy się nie tylko moduł, ale także jego położenie
Nie polecam montowania SPD w pierwszym wolnym miejscu na szynie DIN. Aparat powinien znaleźć się blisko głównego zabezpieczenia oraz szyny PE, tak aby przewody fazowe, neutralny i ochronny miały możliwie krótki przebieg. Długie przewody tworzą dodatkową indukcyjność i podczas gwałtownego udaru mogą podnieść napięcie, które miało zostać ograniczone.
Praktyczna zasada mówi, aby całkowita długość przewodów przyłączeniowych była możliwie mała, często przyjmuje się granicę około 50 cm łącznie. Nie należy prowadzić ich w dużych pętlach ani układać razem z przewodami, które nie są potrzebne do działania ochronnika. Instrukcja konkretnego modelu może wymagać określonego przekroju, momentu dokręcenia i dodatkowego zabezpieczenia poprzedzającego.
Właśnie tutaj widać różnicę między poprawnie zaprojektowaną rozdzielnicą a przypadkową modernizacją. Sam nie traktowałbym ogranicznika jako elementu, który można dopiąć później bez sprawdzenia układu sieci, uziemienia i miejsca na krótkie połączenia.
Typ ogranicznika trzeba dopasować do miejsca i ryzyka
Odpowiedź na pytanie, gdzie montować ogranicznik przepięć, zależy również od jego klasy. Typy T1, T2 i T3 nie są zamiennymi nazwami tego samego aparatu. Każdy stopień przejmuje inny poziom energii i powinien pracować w odpowiednim miejscu instalacji.
| Typ SPD | Typowe miejsce montażu | Zastosowanie |
|---|---|---|
| T1 | Główna rozdzielnica lub złącze | Ochrona przed częścią prądu piorunowego, szczególnie przy instalacji odgromowej i zasilaniu napowietrznym |
| T2 | Główna rozdzielnica i podrozdzielnice | Ochrona przed przepięciami indukowanymi oraz łączeniowymi |
| T3 | Blisko chronionego urządzenia | Końcowe ograniczenie napięcia przy elektronice, automatyce i delikatnych odbiornikach |
W typowym domu z przyłączem kablowym i bez zewnętrznej instalacji odgromowej często wystarcza SPD typu 2 w rozdzielnicy głównej. To jednak ogólna praktyka, a nie uniwersalna recepta. Przy piorunochronie, przyłączu napowietrznym, dużym obiekcie lub szczególnym poziomie ryzyka elektryk może dobrać ogranicznik kombinowany T1+T2.
Typ T3 montowany przy listwie, gnieździe lub urządzeniu nie zastępuje ochrony głównej. Ma sens jako uzupełnienie, na przykład przy sterowniku pompy ciepła, serwerze domowym, centrali alarmowej czy rozbudowanej automatyce budynkowej. Listwa przeciwprzepięciowa nie zabezpieczy skutecznie całego domu, jeśli w rozdzielnicy brakuje właściwego SPD i połączenia z uziemieniem.
Kiedy jedna rozdzielnica nie zapewni pełnej ochrony
Jeden ogranicznik w rozdzielnicy głównej może być niewystarczający, gdy instalacja jest rozległa. Dotyczy to szczególnie domów z garażem, budynkiem gospodarczym, osobną rozdzielnicą na piętrze albo długimi obwodami prowadzonymi do ogrodu.
Przyjmuje się, że po przekroczeniu około 10 m przewodu między kolejnymi punktami ochrony może być potrzebny dodatkowy stopień SPD. Nie jest to sztywna granica dla każdej instalacji, ponieważ znaczenie mają także sposób prowadzenia kabli, poziom ochrony napięciowej aparatu i charakter odbiornika.
Podrozdzielnica w garażu lub na piętrze
Jeśli z rozdzielnicy głównej zasilana jest podrozdzielnica oddalona o kilkanaście lub kilkadziesiąt metrów, warto rozważyć kolejny SPD typu 2 w tej podrozdzielnicy. Chroni on obwody znajdujące się lokalnie, a także ogranicza napięcie resztkowe, które mogło pozostać na długim przewodzie.
Fotowoltaika i magazyn energii
Instalacja PV wymaga osobnego sprawdzenia strony AC i DC. Przy falowniku może być potrzebny ogranicznik po stronie prądu stałego, a po stronie przemiennej dodatkowy aparat dopasowany do układu zasilania. Wybór zależy między innymi od długości przewodów między panelami a falownikiem, obecności instalacji odgromowej i danych technicznych falownika.
Nie traktowałbym ogranicznika w głównej rozdzielnicy jako automatycznej ochrony całej instalacji fotowoltaicznej. Przewody PV i przewody komunikacyjne mogą wprowadzić impuls inną drogą, dlatego projektant powinien ocenić cały układ, a nie tylko stronę zasilania budynku.
Przeczytaj również: Wentylacja w kotłowni - jak zaplanować nawiew i wywiew?
Pompa ciepła i inteligentny dom
Nowoczesne urządzenia grzewcze zawierają elektronikę, sterowniki i moduły komunikacyjne. W przypadku pompy ciepła, kotła z automatyką albo centrali smart home ochrona zasilania może wymagać uzupełnienia przy urządzeniu, zwłaszcza gdy znajduje się ono w osobnym budynku lub jest połączone długim przewodem.
Uziemienie i układ sieci decydują o skuteczności
Ogranicznik przepięć nie działa samodzielnie. Musi mieć prawidłowe połączenie z szyną PE lub główną szyną uziemiającą. Jeśli uziemienie jest niesprawne, przewód ochronny ma zbyt dużą impedancję albo połączenie wykonano długim przewodem, aparat może nie ograniczyć napięcia do bezpiecznego poziomu.
Dobór zależy od układu sieci, na przykład TN-C, TN-C-S, TN-S lub TT. W instalacji TN-C trzeba szczególnie uważać na miejsce rozdziału przewodu PEN na PE i N. Nie każdy ogranicznik nadaje się do montażu przed tym rozdziałem, dlatego liczba modułów i schemat połączenia powinny wynikać z dokumentacji urządzenia oraz oględzin instalacji.
Znaczenie ma także zabezpieczenie poprzedzające. Część SPD ma wbudowany odłącznik lub bezpiecznik, inne wymagają osobnego zabezpieczenia zgodnego z instrukcją. Zastosowanie przypadkowego wyłącznika nadprądowego może pogorszyć działanie ochrony albo nie zapewnić właściwego odłączenia uszkodzonego modułu.
W praktyce montaż w czynnej rozdzielnicy powinien wykonać elektryk z odpowiednimi uprawnieniami. Nie chodzi wyłącznie o bezpieczeństwo podczas pracy. Błąd w rozpoznaniu przewodu PEN, PE lub N może mieć konsekwencje dla całej instalacji i podłączonych urządzeń.
Błędy, przez które ochrona działa tylko na papierze
- Za długie przewody do szyny PE, prowadzone okrężnie lub w dużych pętlach.
- Montaż SPD w przypadkowym miejscu, daleko od głównego punktu zasilania.
- Dobór aparatu bez sprawdzenia układu sieci i liczby faz.
- Brak wymaganego zabezpieczenia poprzedzającego albo użycie niewłaściwego typu bezpiecznika.
- Założenie, że T3 przy komputerze lub listwa w gnieździe zastąpi ochronę T2 w rozdzielnicy.
- Ochrona wyłącznie zasilania, gdy wrażliwe urządzenie ma również przewody Ethernet, antenowe, telefoniczne lub sterujące.
- Brak kontroli wskaźnika po silnej burzy. Uszkodzony moduł może wyglądać poprawnie, ale jego sygnalizacja zwykle zmienia kolor lub położenie.
Szczególnie często spotykam przekonanie, że droższy ochronnik automatycznie zapewni lepszy efekt. Tymczasem krótkie połączenia, prawidłowe uziemienie i właściwy dobór mają większe znaczenie niż sama marka albo maksymalny prąd rozładowania zapisany na obudowie.
Jak zaplanować montaż przed modernizacją instalacji
Przed zakupem aparatu warto przygotować dla elektryka kilka podstawowych informacji. Pozwala to uniknąć sytuacji, w której ogranicznik trzeba montować w pośpiechu, bez miejsca na poprawne prowadzenie przewodów.
- Sprawdź, czy budynek ma instalację odgromową i jaki typ przyłącza doprowadza zasilanie.
- Ustal układ sieci oraz miejsce rozdziału przewodu PEN, jeśli występuje.
- Zmierz orientacyjne odległości do podrozdzielnic, falownika, garażu i urządzeń grzewczych.
- Zostaw w rozdzielnicy kilka wolnych modułów na SPD i ewentualne zabezpieczenie dodatkowe.
- Zapytaj o ochronę przewodów sygnałowych, jeśli dom ma automatykę, monitoring lub rozbudowaną sieć.
- Po montażu sprawdź wskaźnik stanu aparatu i poproś o opis elementów w rozdzielnicy.
Najlepiej zaplanować ochronę już na etapie projektu lub przebudowy rozdzielnicy. Wtedy można ustawić SPD przy głównym zabezpieczeniu, przygotować właściwą szynę PE i przewidzieć dodatkowe moduły bez plątaniny przewodów.
Dobre miejsce dla SPD to początek całego systemu ochrony
Najprostsza odpowiedź brzmi: w głównej rozdzielnicy, blisko wejścia zasilania i szyny PE. Pełna odpowiedź uwzględnia jednak typ aparatu, układ sieci, uziemienie, instalację odgromową, długość przewodów oraz obecność fotowoltaiki i podrozdzielnic.
Jeżeli dom ma kilka rozdzielnic albo dużo elektroniki, rozsądniejsza będzie ochrona stopniowana niż jeden przypadkowo zamontowany moduł. Dobrze dobrany i poprawnie podłączony SPD nie daje gwarancji, że żadne urządzenie nigdy się nie uszkodzi, ale znacząco ogranicza skutki przepięć i zwiększa odporność całej instalacji.
