Dobry schemat zaczyna się od podziału obciążeń
- Rozdzielnica jest centrum instalacji i powinna mieć wyłącznik główny, ochronę przepięciową oraz zabezpieczenia obwodów.
- Oświetlenie, gniazda i urządzenia dużej mocy prowadzi się jako osobne obwody.
- Typowo stosuje się przewody 3 × 1,5 mm² dla oświetlenia i 3 × 2,5 mm² dla gniazd, ale ostateczny dobór zależy od projektu.
- Wyłącznik różnicowoprądowy RCD 30 mA uzupełnia ochronę przeciwporażeniową, lecz nie zastępuje prawidłowego przewodu PE.
- Po wykonaniu instalacji potrzebne są pomiary i protokół, a nie tylko sprawdzenie, czy gniazdka mają napięcie.
Od przyłącza do gniazda czyli jak czytać podstawowy schemat
Najprostszy układ można zapisać jako ciąg: sieć energetyczna → złącze i licznik → rozdzielnica główna → zabezpieczenia → obwody odbiorcze. Z rozdzielnicy wychodzą osobne linie do lamp, gniazd oraz urządzeń o większej mocy. Taki zapis nie pokazuje jeszcze przebiegu przewodów w ścianach, ale dobrze wyjaśnia logikę całego systemu.
Sieć elektroenergetyczna
│
▼
Złącze / układ pomiarowy
│
▼
Rozdzielnica główna
│
┌────────┼─────────┬──────────────┐
▼ ▼ ▼ ▼
Światło Gniazda Kuchnia Ogrzewanie
230 V 230 V 230/400 V 230/400 VW polskich domach spotyka się zasilanie jednofazowe 230 V albo trójfazowe 230/400 V. To drugie jest potrzebne między innymi wtedy, gdy planuję kuchenkę indukcyjną, pompę ciepła, większy podgrzewacz wody lub ładowarkę samochodu. Nie wolno zakładać rodzaju zasilania wyłącznie na podstawie wielkości domu, ponieważ decydują o nim warunki przyłączenia i moc zamówiona u operatora.
W nowej instalacji obwody odbiorcze mają oddzielny przewód ochronny PE i neutralny N. Przewód PE odprowadza prąd uszkodzeniowy do układu ochronnego, a N służy do zamknięcia obwodu roboczego. W starszych budynkach można jeszcze spotkać układ z przewodem PEN, dlatego modernizacji nie powinno się projektować na podstawie samego wyglądu gniazda.
Podział obwodów decyduje o wygodzie i bezpieczeństwie
W małym mieszkaniu da się spotkać bardzo uproszczony podział, ale w domu jednorodzinnym nie polecam łączenia wszystkiego pod jednym zabezpieczeniem. Awaria czajnika nie powinna wyłączać światła w całym budynku, a praca elektronarzędzia w garażu nie powinna pozbawiać zasilania lodówki. Rozdzielenie obwodów ogranicza skutki awarii i ułatwia późniejszą diagnostykę.
Przykładowy układ dla domu o typowym programie użytkowym może wyglądać tak:
- oświetlenie parteru,
- oświetlenie piętra lub poddasza,
- gniazda pokoi dziennych,
- gniazda sypialni i komunikacji,
- gniazda blatu kuchennego,
- zmywarka, piekarnik i lodówka jako obwody dobrane do urządzeń,
- pralka i suszarka,
- łazienka, garaż oraz gniazda zewnętrzne,
- ogrzewanie elektryczne, pompa ciepła lub podgrzewacz wody,
- brama, rolety, rekuperacja i instalacje inteligentnego domu.
Nie istnieje jedna obowiązkowa liczba obwodów dla każdego domu. Inaczej zaprojektuję instalację w parterowym domu z kuchenką gazową, a inaczej w budynku z pompą ciepła, klimatyzacją i ładowarką auta. W praktyce dobrze zostawić w rozdzielnicy około 20-30% wolnego miejsca na aparaturę, której dziś jeszcze nie potrzebuję.
Przykładowe obwody i typowe parametry
| Obwód | Typowy przewód | Często spotykane zabezpieczenie | Co trzeba sprawdzić |
|---|---|---|---|
| Oświetlenie | 3 × 1,5 mm² | B10 | Długość linii, sposób ułożenia i liczba punktów |
| Gniazda ogólne | 3 × 2,5 mm² | B16 | Obciążenie, długość przewodu i spadek napięcia |
| Zmywarka lub pralka | Zwykle 3 × 2,5 mm² | B16 | Moc urządzenia i warunki pracy w pomieszczeniu |
| Piekarnik | Najczęściej 3 × 2,5 mm² | Zależnie od tabliczki znamionowej | Moc przyłączeniowa i sposób zasilania |
| Płyta indukcyjna | 3- lub 5-żyłowy, według projektu | Według mocy i układu faz | Instrukcja producenta, zabezpieczenie i bilans mocy |
| Pompa ciepła lub podgrzewacz | Dobierany indywidualnie | Według danych urządzenia | Prąd znamionowy, rozruch i zasilanie 1- lub 3-fazowe |
Podane wartości są orientacyjne, a nie gotową receptą do montażu. Przekrój przewodu dobiera się razem z zabezpieczeniem, uwzględniając sposób prowadzenia, temperaturę, długość trasy, obciążalność i spadek napięcia. Założenie, że większy wyłącznik nadprądowy automatycznie rozwiąże problem zbyt małego przewodu, jest jednym z groźniejszych błędów.
Rozdzielnica powinna mieć logiczny układ

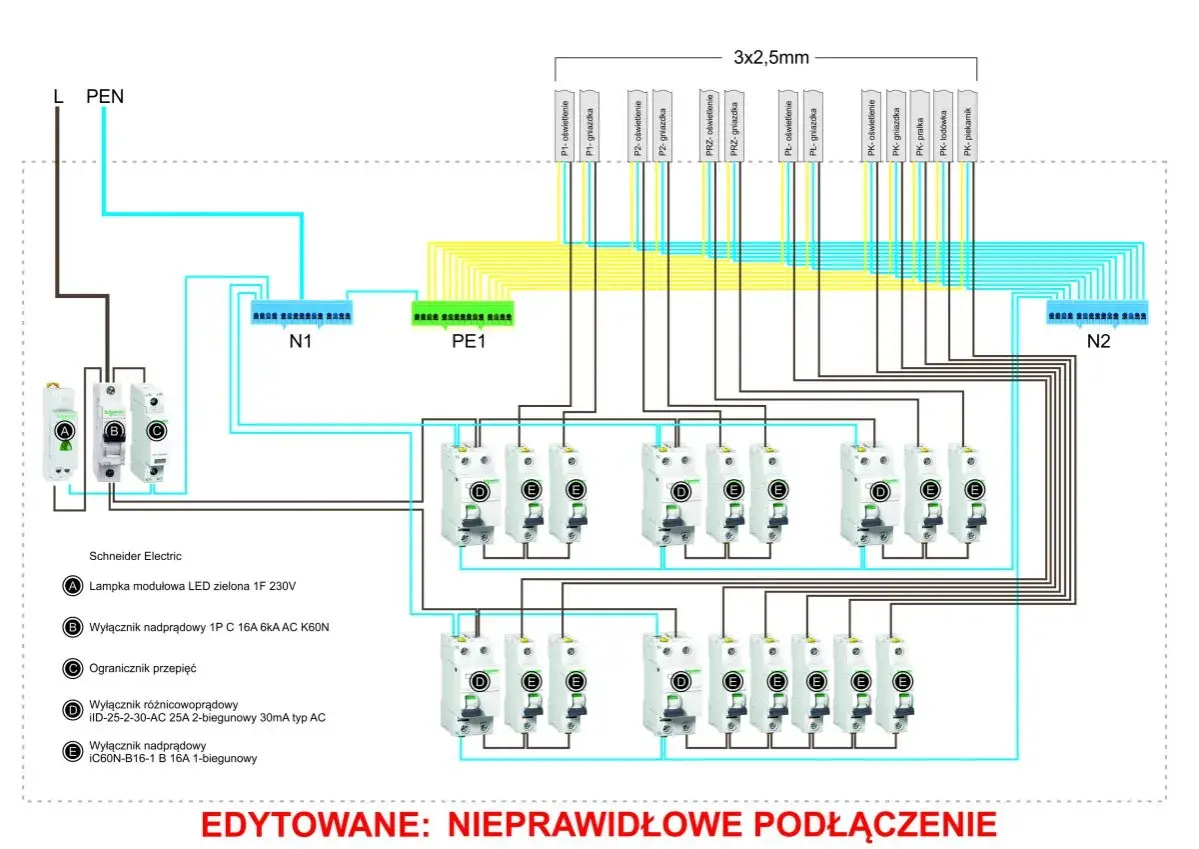

Rozdzielnica pełni funkcję centrum dowodzenia instalacją. W podstawowym układzie znajdują się w niej rozłącznik główny, ogranicznik przepięć, wyłączniki różnicowoprądowe oraz wyłączniki nadprądowe. W zależności od domu dochodzą aparaty do ochrony instalacji fotowoltaicznej, sterowania ogrzewaniem, zasilania awaryjnego czy automatyki budynkowej.
Rozłącznik główny pozwala odłączyć zasilanie budynku. Wyłącznik nadprądowy chroni przewód i obwód przed przeciążeniem oraz zwarciem. RCD porównuje prąd płynący przewodem fazowym i neutralnym, a przy wykryciu różnicy może szybko odłączyć obwód. RCD nie chroni przed każdym rodzajem porażenia i nie zastępuje uziemienia ani prawidłowego PE.
W wielu domach korzystniej jest zastosować kilka RCD albo wyłączniki różnicowoprądowe z członem nadprądowym, czyli RCBO, zamiast jednego RCD na cały budynek. Przy jednym wspólnym aparacie niewielki upływ prądu w jednym urządzeniu może wyłączyć kilka pomieszczeń naraz. Podział zwiększa koszt rozdzielnicy, ale zwykle poprawia ciągłość zasilania i łatwość znalezienia usterki.
Ogranicznik przepięć zmniejsza ryzyko uszkodzenia elektroniki podczas przepięć w sieci lub częściowo także przy wyładowaniach atmosferycznych. Jego dobór zależy między innymi od układu sieci, przyłącza i instalacji odgromowej. Nie traktuję go jako magicznej ochrony przed każdym piorunem, tylko jako jeden z elementów całego systemu.Gniazda, oświetlenie i urządzenia dużej mocy potrzebują różnych zasad
W obwodzie oświetleniowym najważniejsza jest ciągłość przewodu ochronnego do opraw, jeśli oprawa wymaga takiego połączenia, oraz właściwe prowadzenie przewodów między puszkami, łącznikami i punktami świetlnymi. W obwodzie gniazdowym trzeba przewidzieć nie tylko liczbę gniazd, ale też to, co będzie do nich podłączane. Cztery gniazda nad blatem mogą oznaczać jednoczesną pracę czajnika, ekspresu, tostera i mikrofali, czyli zupełnie inne obciążenie niż ładowarki do telefonów.
Kuchnia
Kuchnia wymaga szczególnej uwagi, bo łączy wiele urządzeń o dużej mocy. Piekarnik, zmywarka, pralka, suszarka i płyta grzewcza nie powinny być automatycznie wrzucane do jednego obwodu gniazd ogólnych. Każde urządzenie trzeba sprawdzić na tabliczce znamionowej, a przy sprzęcie do zabudowy uwzględnić sposób odłączenia i wymagania producenta.
Łazienka
W łazience znaczenie mają strefy ochronne, odległość od wody, stopień ochrony IP osprzętu oraz połączenia wyrównawcze. Sam RCD nie daje prawa do montowania dowolnego gniazda tuż przy wannie lub prysznicu. Ostateczne rozmieszczenie powinien ocenić elektryk na miejscu, szczególnie gdy występuje bojler, ogrzewanie podłogowe albo pralka.Ogrzewanie i instalacje zewnętrzne
Ogrzewanie elektryczne, pompa ciepła, kocioł, rekuperator i klimatyzacja powinny mieć obwody przewidziane już na etapie projektu. Dotyczy to także gniazd na tarasie, w ogrodzie i garażu, gdzie wilgoć, kurz oraz uszkodzenia mechaniczne są większym problemem niż w salonie. Obwód zewnętrzny warto wydzielić, bo jego wyłączenie nie powinno pozbawiać zasilania wnętrza domu.
Planowanie instalacji krok po kroku bez zgadywania

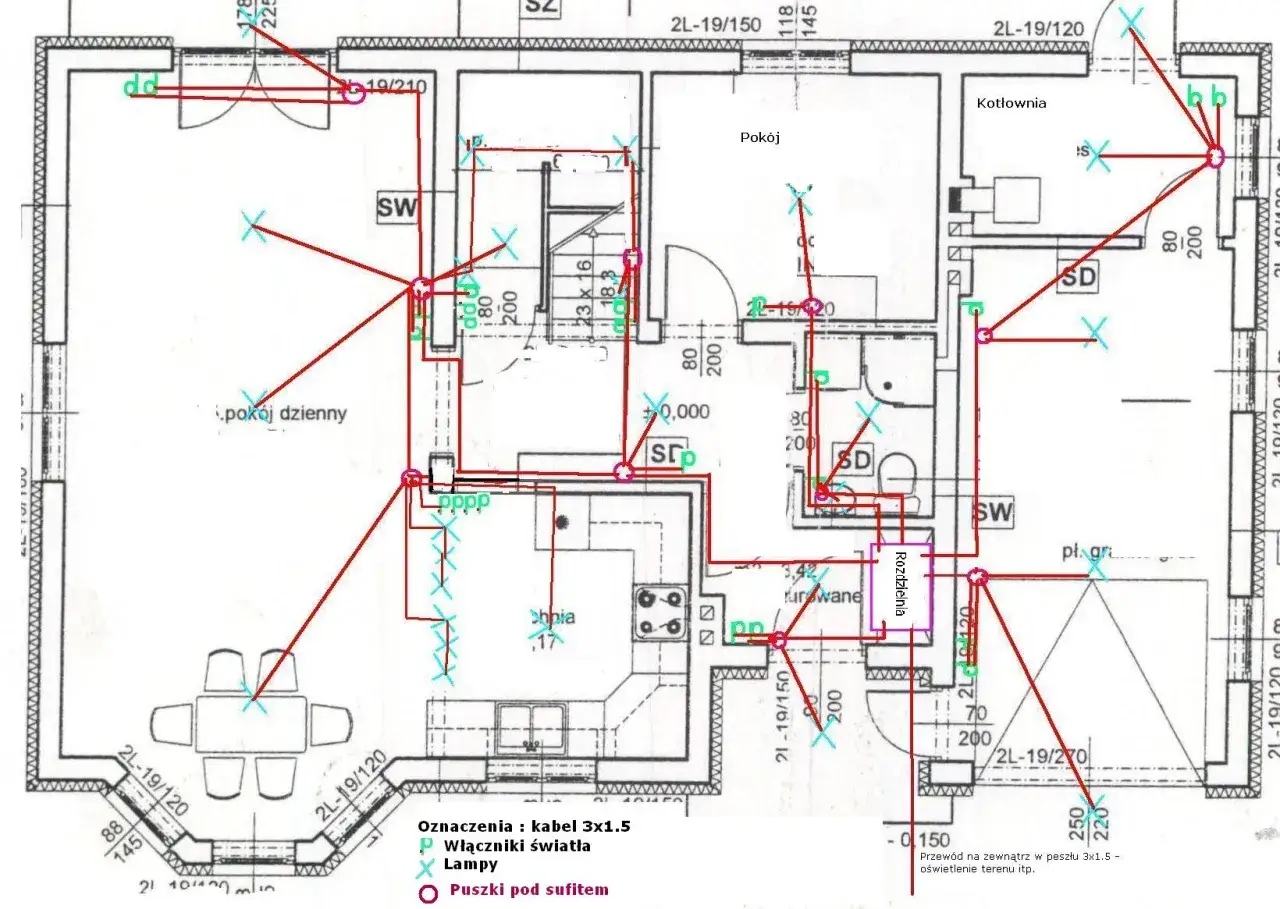

Zaczynam od rzutu każdego pomieszczenia i nanoszę na nim meble, sprzęty, lampy, włączniki oraz gniazda. Nie projektuję punktów wyłącznie pod obecne wyposażenie. Zostawiam miejsce na biurko, telewizor, router, rolety, czujniki, robot sprzątający i sprzęt, który może pojawić się za kilka lat.
- Spisuję odbiorniki i ich moce, zwłaszcza urządzenia grzewcze oraz kuchenne.
- Dzielę obciążenia na obwody, aby awaria jednego urządzenia nie wyłączała całego domu.
- Ustalam lokalizację rozdzielnicy w miejscu dostępnym, suchym i możliwie blisko głównych tras.
- Planuję przebieg przewodów w liniach prostych i równoległych do krawędzi ścian, bez przypadkowych skosów.
- Dodaję rezerwę na wolne moduły w rozdzielnicy oraz przewody do przyszłych systemów.
- Przekazuję projekt elektrykowi, który weryfikuje obciążalność, ochronę przeciwporażeniową i selektywność zabezpieczeń.
Przed tynkowaniem robię zdjęcia wszystkich tras z widoczną miarką albo punktami odniesienia. To drobiazg, który później oszczędza nerwów przy wierceniu. Zapisuję też oznaczenia obwodów w rozdzielnicy, bo po kilku latach nikt nie chce zgadywać, który wyłącznik zasila gniazda w garażu.
Najczęstsze błędy pojawiają się przed podłączeniem przewodów
Największym problemem nie jest zwykle brak kolejnego gniazda, ale błędne założenia przy projektowaniu. Inwestorzy często przypominają sobie o bramie, klimatyzacji, kablu internetowym albo ładowarce auta dopiero wtedy, gdy ściany są już gotowe. Najtańszy moment na zmianę instalacji przypada przed tynkami, nie po wykończeniu domu.
- łączenie zbyt wielu pomieszczeń na jednym obwodzie,
- brak osobnych linii dla urządzeń o dużej mocy,
- dobieranie zabezpieczenia wyłącznie do oczekiwanej mocy, bez sprawdzenia przewodu,
- brak ochrony przepięciowej lub niewłaściwy jej dobór,
- mieszanie przewodów neutralnych różnych obwodów za RCD,
- prowadzenie przewodów po skosie i brak dokumentacji tras,
- traktowanie starej instalacji dwużyłowej jak nowoczesnego układu z PE,
- rezygnacja z pomiarów, gdy wszystkie gniazda pozornie działają.
Przepisy techniczne wymagają między innymi oddzielnych przewodów ochronnych i neutralnych w obwodach rozdzielczych i odbiorczych, urządzeń różnicowoprądowych, wyłączników nadprądowych oraz ochrony przeciwprzepięciowej. Zakres tych rozwiązań zależy od konkretnego układu zasilania, dlatego internetowy rysunek może być materiałem do rozmowy z elektrykiem, ale nie projektem wykonawczym.
Przeczytaj również: Jak wygląda pompa ciepła? Zobacz jednostkę i całą instalację
Co powinno zostać po wykonaniu instalacji
Po zakończeniu prac potrzebne są oględziny, sprawdzenie ciągłości przewodów ochronnych, pomiar rezystancji izolacji, weryfikacja działania RCD, pomiary uziemienia oraz sprawdzenie impedancji pętli zwarcia, jeśli wymaga tego zakres instalacji. Wyniki powinny trafić do protokołu pomiarowego, razem z opisem obwodów i ewentualnymi uwagami.
Prawo budowlane przewiduje kontrolę instalacji elektrycznej i piorunochronnej co najmniej raz na 5 lat. Właściciel powinien przechowywać protokoły i dokumentację, bo są przydatne przy modernizacji, sprzedaży domu oraz poszukiwaniu usterek.
Prosty schemat ma pomagać w decyzjach, nie zastępować projektu
Najbardziej użyteczny schemat domowej instalacji pokazuje trzy rzeczy: skąd przychodzi zasilanie, jak jest chronione i dokąd prowadzą poszczególne obwody. Dla inwestora to mapa do planowania gniazd, sprzętów i przyszłych funkcji domu. Dla elektryka jest punktem wyjścia do obliczeń oraz dokumentacji wykonawczej.
Jeżeli instalacja ma zasilać ogrzewanie elektryczne, pompę ciepła, fotowoltaikę lub ładowarkę samochodu, nie upraszczam jej na siłę. Lepiej zaprojektować kilka dodatkowych obwodów i zostawić miejsce w rozdzielnicy, niż po kilku latach kuć ściany albo przeciążać układ przygotowany wyłącznie do oświetlenia i zwykłych gniazd.
