Połączenie kominka z płaszczem wodnym i starego pieca węglowego może poprawić elastyczność ogrzewania, ale tylko wtedy, gdy oba źródła ciepła mają właściwie rozdzielone obiegi i niezależne zabezpieczenia. Dobry schemat podłączenia kominka z płaszczem wodnym z piecem węglowym powinien uwzględniać wymiennik, ochronę powrotu, naczynie wzbiorcze, chłodzenie awaryjne oraz sposób pracy przy zaniku prądu. Poniżej pokazuję, jak czytać taki układ, kiedy potrzebny jest bufor i których uproszczeń lepiej nie stosować.
Najważniejsze zasady bezpiecznego połączenia dwóch źródeł ciepła
- Wymiennik płytowy często oddziela obieg otwarty kominka od zamkniętej instalacji grzewczej.
- Każde źródło na paliwo stałe musi mieć własne zabezpieczenie przed przegrzaniem.
- Ochrona powrotu zwykle utrzymuje temperaturę powrotu na poziomie około 50-60°C, zgodnie z instrukcją urządzenia.
- Bufor ciepła stabilizuje pracę i odbiera nadmiar energii, ale wymaga miejsca oraz poprawnego sterowania.
- Nie wolno montować zaworu odcinającego na rurze bezpieczeństwa ani zamykać drogi do naczynia wzbiorczego.
Najbezpieczniejsza logika całego układu
W typowym domu kominek z płaszczem wodnym pracuje jako dodatkowe źródło energii, a piec węglowy pozostaje źródłem podstawowym lub awaryjnym. Problem polega na tym, że oba urządzenia są źródłami na paliwo stałe. Po rozpaleniu nie da się ich wyłączyć natychmiast, dlatego instalacja musi mieć możliwość odebrania nadmiaru ciepła, nawet gdy pompa przestanie działać.
Najrozsądniejszy schemat modernizacyjny zakłada podział instalacji na obieg źródeł ciepła oraz obieg odbiorników. Oddzielenie wykonuje się najczęściej za pomocą wymiennika płytowego, czyli urządzenia przekazującego ciepło między dwoma obiegami bez mieszania ich wody.
Kominek z płaszczem wodnym
│
├─ pompa P1
├─ zawór ochrony powrotu
├─ naczynie wzbiorcze / chłodnica bezpieczeństwa
│
Piec węglowy
│
├─ pompa P2
├─ zawór ochrony powrotu
│
▼
Bufor lub wspólny obieg pierwotny
│
▼
Wymiennik płytowy
│
├─ pompa obiegu grzewczego
├─ zawór mieszający
└─ grzejniki i ogrzewanie podłogoweTo schemat ideowy, a nie gotowy projekt wykonawczy. Średnice rur, moc wymiennika, wydajność pomp i pojemność bufora trzeba policzyć na podstawie mocy obu urządzeń, powierzchni ogrzewanej oraz istniejącej instalacji.
Jak działa połączenie przez wymiennik płytowy
Po stronie kominka znajduje się zwykle układ otwarty z naczyniem wzbiorczym umieszczonym powyżej źródła ciepła. Woda krąży przez płaszcz kominka, odbiera energię i przekazuje ją do pierwszej strony wymiennika. Po drugiej stronie płynie woda instalacyjna, która trafia do grzejników, podłogówki albo bufora.
Wymiennik nie jest magicznym zabezpieczeniem. On tylko rozdziela obiegi hydraulicznie i ciśnieniowo. Kominek nadal potrzebuje własnej ochrony, pompy, odpowietrzenia, naczynia wzbiorczego oraz zabezpieczenia przed przegrzaniem. Jeżeli urządzenie ma wężownicę schładzającą, należy podłączyć ją do sprawnego dopływu zimnej wody i bezpiecznego odpływu do kanalizacji.
W przypadku starego pieca węglowego trzeba najpierw ustalić, czy jego obieg jest otwarty, czy zamknięty. Jeżeli oba źródła pracują w prawidłowo wykonanym obiegu otwartym, projektant może dopuścić wspólny obieg pierwotny z buforem. Przy instalacji zamkniętej lub niejasnej modernizacji bezpieczniej rozważyć separację przez wymiennik, zamiast łączyć rury bezpośrednio.
| Wariant | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Wspólny obieg otwarty | Oba źródła są kompatybilne i mają poprawne zabezpieczenia | Prostsza hydraulika i mniej elementów | Trudniejsze sterowanie oraz większa odpowiedzialność za zabezpieczenia |
| Wymiennik płytowy | Modernizowana instalacja ma różne systemy ciśnienia | Rozdzielenie obiegu kominka od instalacji domu | Dodatkowa pompa, wymiennik i straty temperatury |
| Bufor ciepła | Kominek i piec mają nadmiar mocy lub pracują intensywnie | Magazynowanie energii i rzadsze rozpalanie | Duże gabaryty, koszt oraz konieczność właściwego sterowania |
W praktyce nie dobierałbym wymiennika wyłącznie po średnicy króćców. Liczy się moc cieplna, przepływ i dopuszczalna różnica temperatur. Zbyt mały wymiennik ograniczy odbiór energii, a zbyt duży może być niepotrzebnym wydatkiem.
Elementy, których nie powinno zabraknąć
Naczynie wzbiorcze i rury bezpieczeństwa
W układzie otwartym naczynie wzbiorcze przejmuje zwiększającą się objętość wody. Rura bezpieczeństwa i rura wzbiorcza muszą być poprowadzone zgodnie z projektem, bez możliwości przypadkowego odcięcia zaworem. To właśnie ta droga ma zadziałać wtedy, gdy woda zacznie gwałtownie się nagrzewać.
W dokumentacji jednego z popularnych wkładów wodnych podaje się dla rur bezpieczeństwa i wzbiorczej średnicę wewnętrzną minimum 25 mm. Nie oznacza to jednak, że taki wymiar pasuje do każdego urządzenia. Zawsze pierwszeństwo ma instrukcja konkretnego wkładu i kotła.
Chłodnica i zawór termiczny
Chłodnica schładzająca, nazywana też wężownicą bezpieczeństwa, działa po przekroczeniu określonej temperatury. Zawór termiczny dopuszcza zimną wodę, a gorąca woda uchodzi do odpływu. Rozwiązanie zadziała tylko wtedy, gdy w domu jest niezależny dopływ wody oraz drożny odpływ.
Nie traktuję chłodnicy jako zamiennika całej instalacji bezpieczeństwa. Jeżeli zabraknie wody w sieci, zamarznie przewód albo odpływ zostanie zamknięty, system nie spełni swojej funkcji. Dlatego potrzebny jest także właściwy odbiór ciepła przez bufor, grzejniki lub obieg grawitacyjny, jeśli przewidział go producent.
Pompy, zawory zwrotne i ochrona powrotu
Każde źródło powinno mieć pompę dobraną do oporów instalacji. Zawór zwrotny ogranicza cofanie się gorącej wody do niepracującego urządzenia, ale nie może być montowany w sposób, który zamknie drogę bezpieczeństwa.
Zawór ochrony powrotu kieruje część gorącej wody z zasilania z powrotem do kotła lub kominka. Dzięki temu urządzenie szybciej osiąga właściwą temperaturę i jest mniej narażone na kondensację oraz korozję. W instrukcjach wkładów wodnych często pojawia się wymaganie, aby temperatura powrotu nie spadała poniżej 50°C, a w wielu rozwiązaniach stosuje się ustawienie około 55-60°C.
Przeczytaj również: Jak połączyć rurę stalową z plastikową? Sprawdzone metody
Zabezpieczenia strony zamkniętej
Jeżeli po stronie instalacji domowej znajduje się obieg zamknięty, powinien on mieć własne naczynie przeponowe, zawór bezpieczeństwa, manometr i odpowietrznik. Wymiennik płytowy rozdziela wodę, ale nie zastępuje tych elementów.
Przy ogrzewaniu podłogowym potrzebny będzie również zawór mieszający, który obniży temperaturę wody kierowanej do pętli. Grzejniki mogą pracować na wyższych parametrach, dlatego nie warto zasilać obu rodzajów odbiorników jednym niekontrolowanym obiegiem.

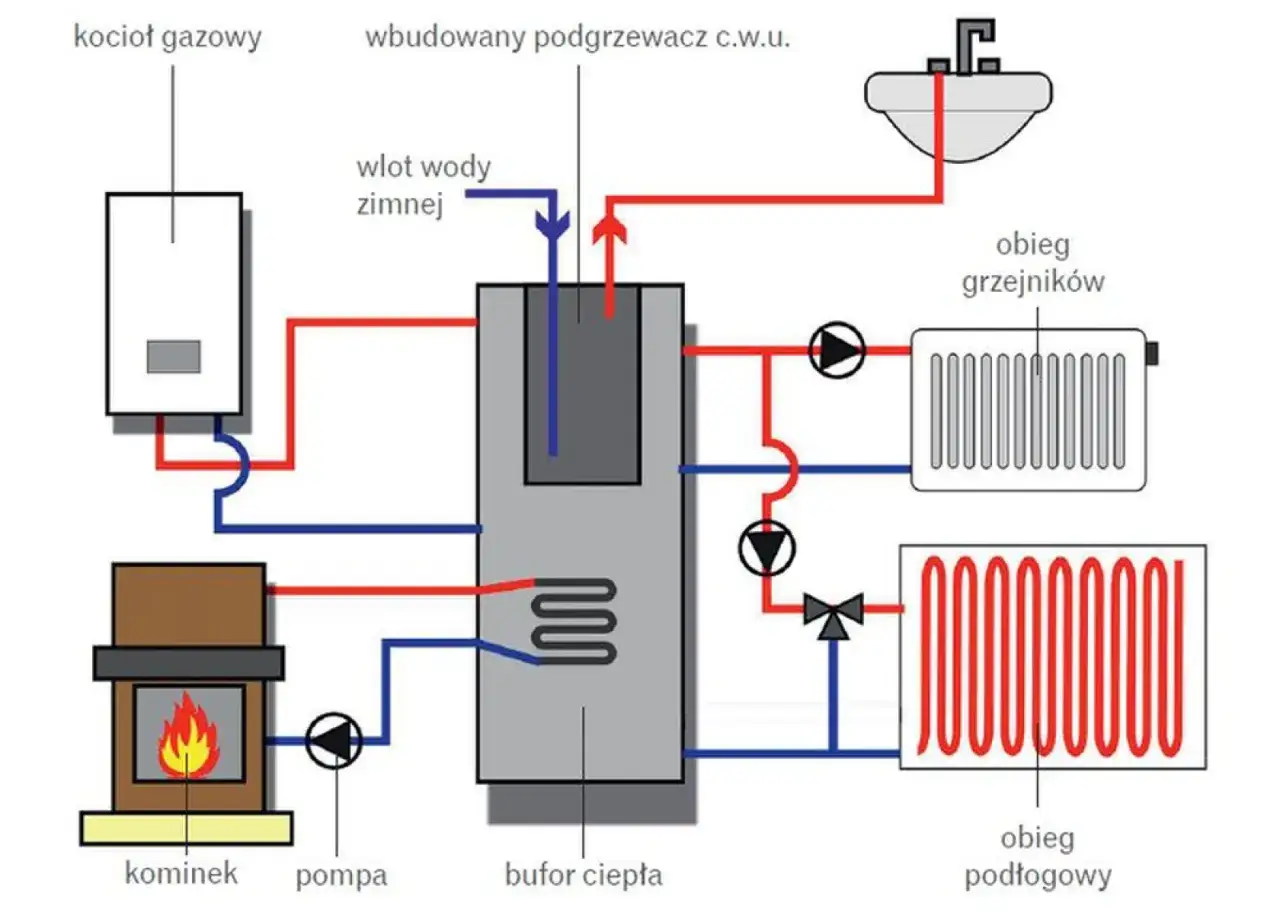

Bufor i sterowanie dwoma źródłami
Bufor ciepła jest szczególnie przydatny wtedy, gdy kominek ma większą moc niż chwilowe zapotrzebowanie domu. Zamiast dusić ogień i spalać drewno nieefektywnie, można przekazać nadmiar energii do zbiornika, a później wykorzystać ją do ogrzewania pomieszczeń.
Dla domu o zapotrzebowaniu rzędu 10-20 kW często rozważa się zbiornik o pojemności około 500-1000 litrów, ale jest to wyłącznie orientacyjny przedział. Ostateczny dobór zależy od mocy kominka, rodzaju paliwa, izolacji budynku, miejsca na zbiornik i oczekiwanego czasu pracy bez dokładania drewna.
Sterownik powinien uruchamiać pompę kominka po osiągnięciu temperatury ustawionej dla danego wkładu. Gdy kominek wygasa, pompa nie powinna bez potrzeby wychładzać płaszcza. Piec węglowy może mieć osobny sterownik, dlatego trzeba przewidzieć blokadę wzajemnego grzania oraz zabezpieczenie przed przepływem przez niepracujące źródło.
Najprostsza logika wygląda tak:
- gdy kominek osiągnie temperaturę roboczą, pierwszeństwo otrzymuje pompa kominka;
- gdy bufor jest ciepły, sterowanie ogranicza dopływ energii z kolejnego źródła;
- gdy kominek wygasa, instalacja może przełączyć się na piec węglowy;
- przy zaniku zasilania elektrycznego działają zabezpieczenia termiczne i awaryjny odbiór ciepła przewidziane dla urządzeń.
Sam zasilacz awaryjny dla pompy nie rozwiązuje całego problemu. Może wydłużyć czas pracy, ale nie zastąpi naczynia wzbiorczego, chłodnicy ani poprawnie zaprojektowanej drogi odbioru energii.
Układ otwarty czy zamknięty
To najważniejsza decyzja przed zakupem armatury. Zgodnie z warunkami technicznymi kocioł na paliwo stałe nie może zasilać zamkniętej instalacji z naczyniem przeponowym, poza określonym wyjątkiem dla urządzeń o mocy nominalnej do 300 kW wyposażonych w urządzenia do odprowadzania nadmiaru ciepła.
W praktyce oznacza to, że starego pieca węglowego nie należy samodzielnie przerabiać na układ zamknięty tylko przez dodanie naczynia przeponowego i zaworu bezpieczeństwa. Trzeba sprawdzić instrukcję, oznaczenia kotła oraz sposób dopuszczenia danego urządzenia do pracy w takim systemie.
Kominek z płaszczem wodnym również może być przeznaczony do układu otwartego albo zamkniętego. Wariant zamknięty jest dopuszczalny wyłącznie wtedy, gdy konkretny wkład ma odpowiednią konstrukcję i komplet wymaganych zabezpieczeń, na przykład chłodnicę schładzającą. Nie wolno przenosić schematu z jednego modelu na inny.
Osobną kwestią pozostaje komin. Piec na paliwo stałe i kominek powinny mieć własne, odpowiednio dobrane przewody dymowe, a ich stan powinien ocenić kominiarz. Przepisy wymagają również dopływu powietrza do spalania i właściwej wentylacji pomieszczenia. W instrukcji producenta wkładu wodnego podkreślono, że przewód kominowy powinien być sprawny, dobrany do urządzenia i wolny od podłączeń innych sprzętów.
Błędy, które psują nawet dobry schemat
Najczęstszy błąd to bezpośrednie połączenie króćców kominka i pieca bez analizy obiegów. Taki układ może powodować wzajemne podgrzewanie urządzeń, niekontrolowany przepływ, wychładzanie powrotu albo zadziałanie zabezpieczeń dopiero wtedy, gdy temperatura jest już niebezpiecznie wysoka.
- Brak ochrony powrotu prowadzi do kondensacji, smoły i szybszej korozji.
- Wspólny zawór odcinający może przypadkowo zamknąć drogę do naczynia wzbiorczego.
- Źle ustawione zawory zwrotne powodują przepływ przez niepracujący kocioł.
- Brak bufora przy przewymiarowanym kominku utrudnia odbiór nadmiaru ciepła.
- Dobór pompy „na oko” może skończyć się hałasem, niedogrzaniem albo przegrzewaniem źródła.
- Wspólny komin dla dwóch urządzeń na paliwo stałe jest rozwiązaniem, którego nie należy przyjmować bez jednoznacznej podstawy projektowej i opinii kominiarskiej.
Przed pierwszym rozpaleniem sprawdziłbym szczelność, kierunek przepływu, działanie pomp, odpowietrzenie, drożność odpływu z chłodnicy oraz reakcję sterownika na wzrost temperatury. Trzeba też przetestować zachowanie instalacji przy wyłączeniu prądu. Próba na zimno nie wystarczy, bo część problemów pojawia się dopiero po osiągnięciu temperatury roboczej.
Do wykonania i odbioru takiej instalacji warto zaangażować instalatora znającego kotły na paliwo stałe oraz kominiarza. Producent wkładu powinien potwierdzić sposób podłączenia, a projektant lub wykonawca musi dopasować go do istniejącego pieca i instalacji budynku.
Co sprawdzić przed zamówieniem materiałów
Najpierw spisz moc kominka, moc pieca, typ instalacji, pojemność istniejącego układu oraz rodzaj odbiorników. Bez tych danych nawet pozornie szczegółowy rysunek pozostaje tylko poglądowy.
- ustal, czy każdy obieg jest otwarty czy zamknięty;
- sprawdź, czy kominek ma fabryczną chłodnicę i zawór termiczny;
- potwierdź wymagany minimalny powrót w instrukcji obu urządzeń;
- zapytaj o możliwość zastosowania bufora i jego maksymalne wymiary;
- dobierz wymiennik według mocy i przepływu, nie samej średnicy rur;
- zapewnij osobne zabezpieczenie elektryczne pomp i sterowników;
- uzyskaj opinię kominiarską przed wykonaniem przyłącza dymowego.
Moja praktyczna zasada jest prosta: najpierw projekt zabezpieczeń i drogi odbioru ciepła, dopiero później dobór pomp, zaworów oraz estetycznej zabudowy. Kominek ma wyglądać dobrze, ale w instalacji wodnej o bezpieczeństwie decydują elementy, których po wykończeniu często nawet nie widać.
