Gdy po montażu ogrzewania podłogowego temperatura na zasilaniu skacze, pompa hałasuje albo zawór reaguje z opóźnieniem, przyczyna często tkwi w kolejności elementów. Jeśli pytasz, czy zawór trójdrożny powinien znaleźć się przed pompą, czy za nią, odpowiedź zależy przede wszystkim od funkcji zaworu. Poniżej pokazuję praktyczne schematy dla podłogówki, grzejników, ochrony kotła i przygotowania ciepłej wody użytkowej.
W typowym obiegu mieszającym zawór poprzedza pompę
- Ogrzewanie podłogowe: zawór mieszający zwykle montuje się przed pompą obiegu niskotemperaturowego.
- Pompa: powinna tłoczyć już wymieszany czynnik do rozdzielacza lub instalacji.
- Zawór przełączający: może pracować w innym miejscu, ponieważ kieruje przepływ między obiegami zamiast mieszać wodę.
- Ochrona kotła: układ często wymaga osobnej pompy kotłowej i schematu zgodnego z dokumentacją urządzenia.
- Najważniejsze: liczy się kierunek przepływu, oznaczenia króćców i sposób pracy całego obiegu, a nie sama kolejność na rurze.
Od funkcji zaworu zależy właściwa odpowiedź
Zawór trójdrożny może pełnić dwie zupełnie różne funkcje. Jako zawór mieszający łączy gorącą wodę z zasilania z chłodniejszą wodą z powrotu, aby obniżyć temperaturę kierowaną do instalacji. Jako zawór przełączający, nazywany też rozdzielającym, kieruje przepływ do jednego z dwóch obiegów, na przykład centralnego ogrzewania albo zasobnika CWU.
| Rodzaj zaworu | Główne zadanie | Typowe miejsce pompy |
|---|---|---|
| Mieszający | Ustala temperaturę zasilania obiegu | Zwykle za zaworem, po stronie obiegu odbiorczego |
| Przełączający | Wybiera kierunek przepływu | Zależnie od schematu źródła i obiegów |
| Ochrony powrotu kotła | Podnosi temperaturę wody wracającej do kotła | Według układu kotłowego i zaleceń producenta |
| Termostatyczny CWU | Ogranicza temperaturę wody użytkowej | Najczęściej nie tworzy klasycznego obiegu pompowego CO |
Przed montażem sprawdzam oznaczenia A, B i AB na korpusie. Króciec AB jest zwykle wspólny, natomiast A i B odpowiadają za dwa różne strumienie. Odwrócenie tych połączeń może sprawić, że siłownik będzie się poruszał, ale temperatura nadal pozostanie nieprawidłowa.
Zawór mieszający a przełączający
W zaworze mieszającym pompa ma obsługiwać obieg, do którego trafia już przygotowana woda. W zaworze przełączającym jej zadaniem może być natomiast wymuszenie przepływu przez źródło ciepła, zawór i wybrany odbiornik. Dlatego uniwersalna rada „zawsze przed pompą” albo „zawsze za pompą” jest po prostu zbyt dużym uproszczeniem.
W typowym obiegu podłogówki zawór montuje się przed pompą

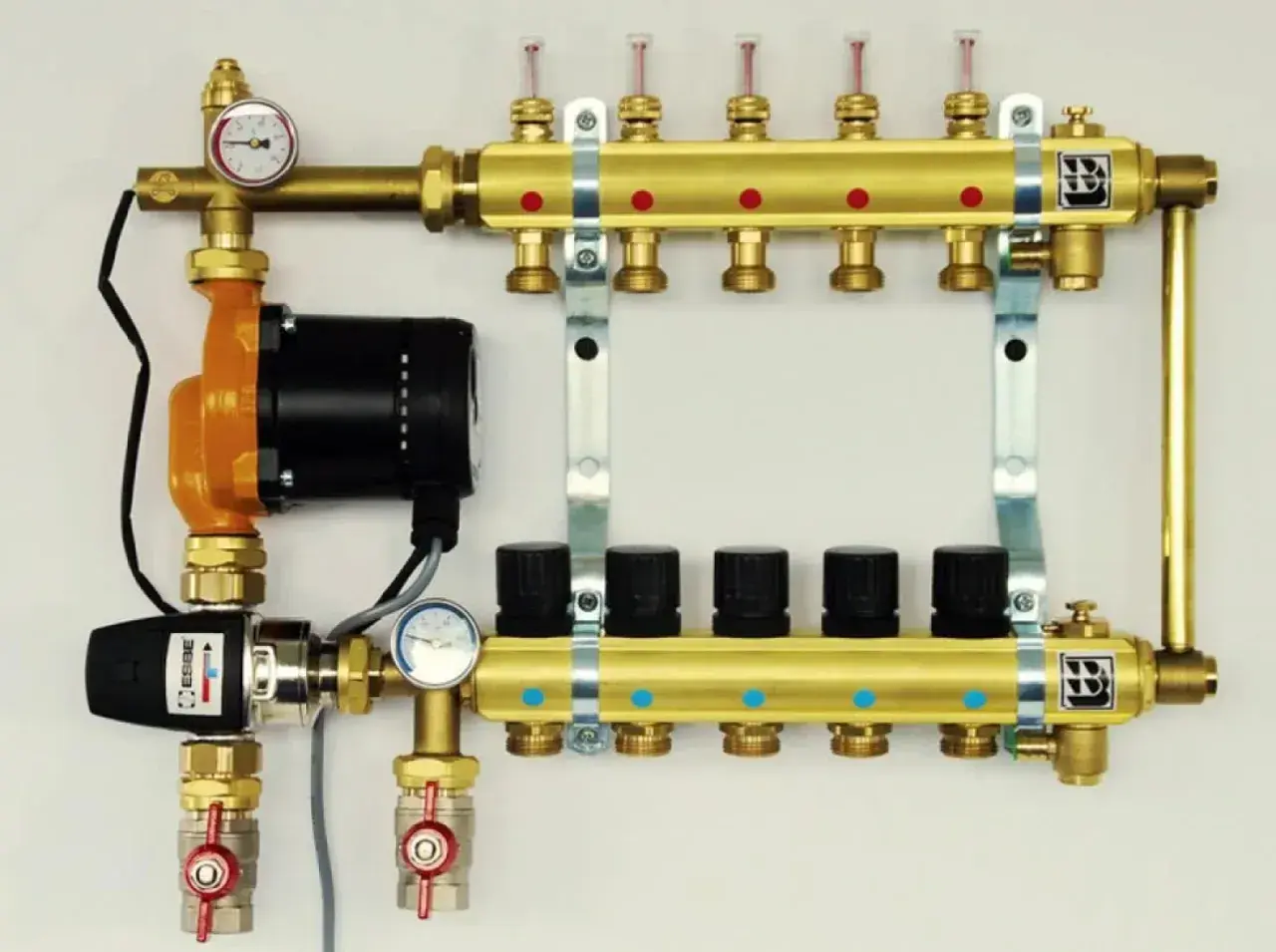

W grupie mieszającej ogrzewania podłogowego najczęściej stosuje się układ, w którym zawór znajduje się przed pompą, patrząc zgodnie z kierunkiem przepływu do rozdzielacza. Pompa zasysa wodę z punktu mieszania i tłoczy ją do pętli podłogowych. Dzięki temu do rur w posadzce trafia czynnik o temperaturze dostosowanej do instalacji, a nie bezpośrednio gorąca woda z kotła.
Uproszczony schemat wygląda tak:

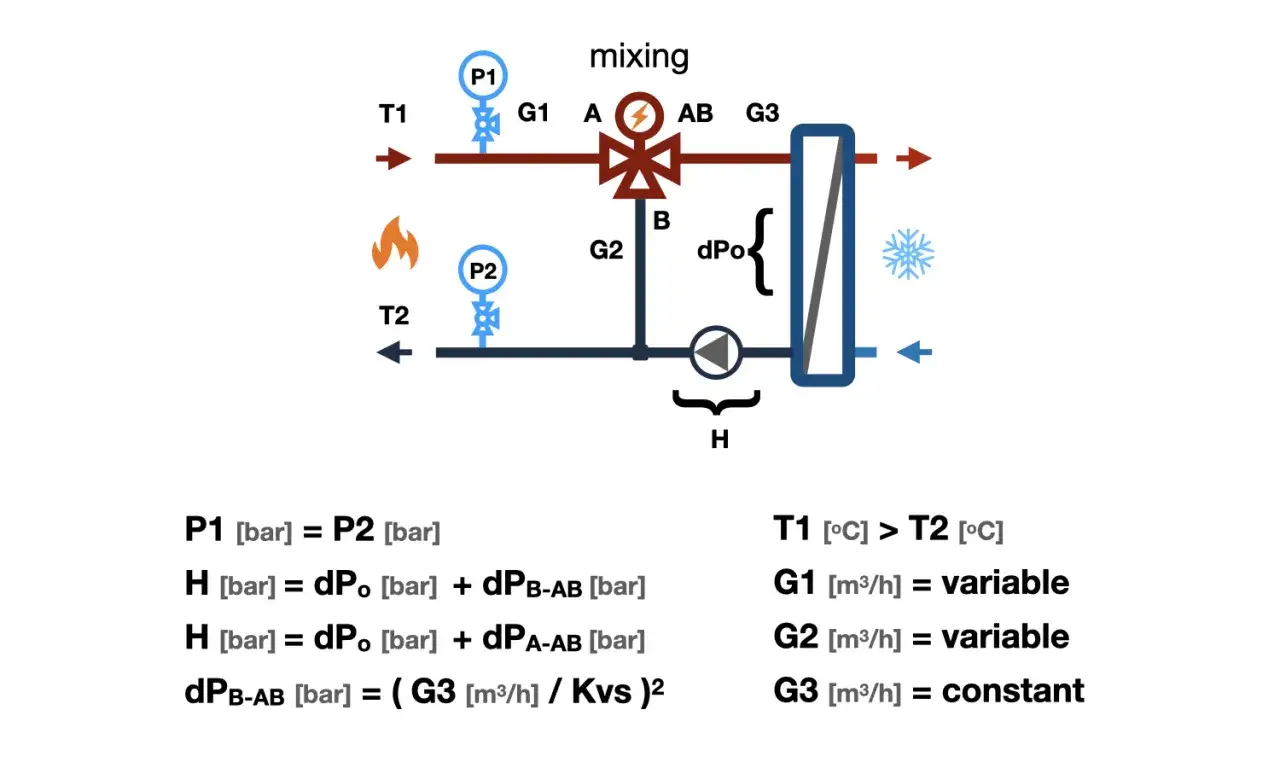

zasilanie źródła ciepła + powrót podłogówki → zawór mieszający → pompa → rozdzielacz → pętle → powrót
W praktyce podłogówka często pracuje przy temperaturze zasilania około 25-40°C, podczas gdy kocioł może dostarczać wodę o znacznie wyższej temperaturze. Pompa za zaworem odpowiada za przepływ przez pętle, dlatego łatwiej stabilizować temperaturę i regulować przepływy na rotametrach.
Takie rozwiązanie spotyka się w gotowych grupach pompowych. Schematy firm takich jak Caleffi pokazują zawór mieszający, pompę, termometry, zawory odcinające oraz elementy zabezpieczające jako jeden układ obiegu wtórnego. To ważna wskazówka, bo sama zmiana pozycji pompy bez sprawdzenia całej grupy może zaburzyć przepływ.
Dlaczego pompa za zaworem działa przewidywalnie
- Pompa tłoczy wodę o właściwej temperaturze do odbiorników.
- Zawór może płynnie dobierać udział gorącego zasilania i chłodnego powrotu.
- Maleje ryzyko podania zbyt gorącej wody na podłogę.
- Łatwiej kontrolować przepływy i odpowietrzać obieg.
- Regulator pogodowy lub siłownik zaworu może skuteczniej reagować na zmianę zapotrzebowania.
Nie oznacza to jednak, że każdy zawór trójdrożny w każdej instalacji powinien znaleźć się przed pompą. W gotowej grupie pompowej trzeba zachować kierunek wskazany przez producenta, bo zawór może mieć wewnętrzne kanały zaprojektowane dla konkretnego sposobu pracy.
Kiedy pompa może znajdować się przed zaworem
Pompa przed zaworem ma sens wtedy, gdy obsługuje obieg pierwotny, czyli część instalacji po stronie kotła, bufora lub wymiennika. W takim układzie pompa może tłoczyć wodę do zaworu, który dopiero później kieruje ją do odbiorników albo miesza z wodą powrotną.
Przykładem jest ochrona powrotu kotła na paliwo stałe. Zawór ma wtedy utrzymać odpowiednio wysoką temperaturę wody wracającej do kotła, a pompa kotłowa zapewnia przepływ przez źródło ciepła. Wymagana temperatura, często około 55-60°C, zależy od konstrukcji kotła i instrukcji producenta. Nie należy przyjmować jednej wartości jako zasady dla wszystkich urządzeń.
Podobnie wygląda część układów z buforem ciepła. Pompa po stronie źródła może pracować przed zaworem, natomiast osobna pompa obiegu podłogowego znajduje się za zaworem mieszającym. Właśnie dlatego przy kilku pompach trzeba zawsze doprecyzować, o którą pompę chodzi.
Zawór przełączający przy CO i CWU
W instalacji z kotłem i zasobnikiem CWU zawór trójdrożny często przełącza przepływ między ogrzewaniem budynku a podgrzewaniem wody użytkowej. Jego położenie względem pompy wynika z tego, czy pompa jest wspólna dla obiegu kotłowego, czy każdy obieg ma własne urządzenie.
W tym zastosowaniu nie szukałbym odpowiedzi wyłącznie w kolejności elementów. Sprawdziłbym schemat hydrauliczny konkretnego kotła, oznaczenia na zaworze oraz sposób sterowania siłownikiem. Błąd może powodować grzanie zasobnika zamiast grzejników, przepływ przez nieaktywny obieg albo wzajemne zakłócanie się pomp.
Położenie zaworu to nie jedyny warunek poprawnej pracy
Nawet prawidłowa kolejność elementów nie pomoże, jeśli zawór jest źle dobrany. Trzeba uwzględnić średnicę przyłączy, przepływ, współczynnik Kv oraz spadek ciśnienia. Współczynnik Kv określa, jaki przepływ może przejść przez zawór przy określonej różnicy ciśnień. Zbyt mały zawór ograniczy przepływ, a zbyt duży będzie trudniejszy do precyzyjnego sterowania.
Pompa również musi być dobrana do oporów instalacji, a nie tylko do powierzchni domu. Liczą się długości pętli, liczba obiegów, średnice rur i opory rozdzielacza. Z mojego punktu widzenia właśnie ten etap bywa lekceważony najczęściej, bo inwestor widzi moc pompy, ale nie widzi rzeczywistego punktu jej pracy.
Przeczytaj również: Jak bezpiecznie palić w kominku? Drewno, ogień i przepisy
Elementy, o których łatwo zapomnieć
- Filtr siatkowy lub magnetyczny chroni zawór i pompę przed zanieczyszczeniami.
- Zawór zwrotny ogranicza niekontrolowane przepływy między obiegami.
- Odpowietrznik pomaga usunąć powietrze z grupy pompowej i rozdzielacza.
- Bypass różnicowy może być potrzebny, gdy siłowniki zamykają większość pętli.
- Czujnik temperatury powinien mierzyć temperaturę w miejscu wskazanym przez producenta regulatora.
Przy pompie elektronicznej trzeba też sprawdzić, czy instalacja nie ma problemu ze zbyt małym przepływem. Zamknięcie wielu siłowników na rozdzielaczu może podnieść różnicę ciśnień i powodować szum. W takim przypadku pomaga prawidłowe sterowanie pompą, bypass albo zmiana nastawy, a nie samo przestawienie zaworu.
Jak sprawdzić montaż przed pierwszym uruchomieniem
Przed napełnieniem instalacji przechodzę przez krótką listę kontrolną. Najpierw porównuję strzałki przepływu na zaworze i pompie ze schematem. Potem sprawdzam, czy siłownik ma możliwość pełnego obrotu i czy czujnik temperatury jest zamontowany w odpowiednim miejscu.
- Ustal, czy zawór miesza, czy przełącza przepływ.
- Odczytaj oznaczenia A, B i AB oraz kierunek przepływu.
- Sprawdź, który obieg obsługuje dana pompa.
- Zweryfikuj obecność filtrów, zaworów odcinających i zwrotnych.
- Napełnij instalację i dokładnie ją odpowietrz.
- Uruchom pompę na niskiej nastawie i sprawdź przepływy.
- Porównaj temperaturę zasilania i powrotu po ustabilizowaniu pracy.
Typowe objawy błędnego układu to niestabilna temperatura, zimne fragmenty podłogówki, głośna praca pompy, szybkie zamykanie siłownika albo zbyt gorące zasilanie rozdzielacza. W układzie kotłowym niepokojący jest także bardzo chłodny powrót, szczególnie gdy producent wymaga ochrony kotła przed kondensacją i korozją.
Nie ustawiałbym zaworu „na oko” na podstawie położenia pokrętła. Skala 1-10 nie oznacza uniwersalnej temperatury, ponieważ zależy od modelu zaworu, przepływu i temperatury po obu stronach. Ustawienie trzeba ocenić na termometrze oraz po przepływach w obiegu.
Najkrótsza zasada dla instalacji domowej
Jeżeli zawór trójdrożny miesza wodę dla ogrzewania podłogowego lub innego obiegu niskotemperaturowego, najczęściej umieszcza się go przed pompą tego obiegu. Pompa ma wtedy tłoczyć już wymieszany czynnik do rozdzielacza.
Jeżeli zawór chroni kocioł, przełącza CO i CWU albo współpracuje z buforem, odpowiedź może być inna. W takich instalacjach decydujący jest kompletny schemat hydrauliczny, dobór zaworu i sposób pracy pomp. To właśnie te szczegóły przesądzają, czy system będzie cichy, stabilny i bezpieczny dla źródła ciepła.
