Na etapie zbrojenia płyty fundamentowej lub stropu sama liczba prętów na metr kwadratowy niewiele mówi, jeśli nie znamy ich średnicy, rozstawu i liczby warstw. Pokazuję, jak poprawnie przeliczyć pręty na m2, ile wychodzi ich przy popularnych rozstawach oraz dlaczego ostateczny układ zawsze musi wynikać z projektu konstrukcyjnego.
Najważniejszy wynik zależy od rozstawu, średnicy i liczby warstw
- Rozstaw 20 cm daje około 5 metrów bieżących prętów w każdym kierunku na 1 m2.
- Przy siatce w dwóch kierunkach wychodzi około 10 metrów bieżących stali na m2 w jednej warstwie.
- Na odcinku o długości 1 m przy rozstawie 20 cm znajduje się zwykle 6 prętów, jeśli liczyć również pręty skrajne.
- Pręt Ø10 co 15 cm daje 5,24 cm2 stali na każdy metr szerokości.
- W płycie z dwiema siatkami podstawowe zużycie stali trzeba pomnożyć przez 2, a potem doliczyć zakłady i dozbrojenia.
- Nie ma jednej bezpiecznej liczby prętów dla każdej płyty. Decyduje o niej projekt konstrukcyjny.
Od czego zależy liczba prętów na metr kwadratowy
Jeżeli przez „żeberka” rozumiemy potocznie pręty zbrojeniowe, odpowiedź zaczyna się od rozstawu. Pręty ułożone co 10 cm występują znacznie częściej niż te rozmieszczone co 20 cm, ale sama gęstsza siatka nie oznacza jeszcze poprawnie zaprojektowanej konstrukcji.
Znaczenie ma także średnica prętów. Pięć prętów Ø12 może zapewnić większe pole przekroju stali niż siedem prętów Ø10, choć ich liczba będzie mniejsza. Projektant dobiera więc nie tylko ilość, lecz także nośność zbrojenia, jego położenie i sposób zakotwienia.
Trzeba rozróżnić kilka sytuacji. Inaczej liczy się stal w płycie fundamentowej, inaczej w stropie monolitycznym, a jeszcze inaczej w ławie, belce czy wieńcu. Dodatkowo zbrojenie może występować w jednej albo dwóch warstwach, a w strefach pod ścianami, słupami i podporami pojawiają się pręty dodatkowe.
W praktyce często spotykam się z błędnym założeniem, że wystarczy policzyć pręty widoczne na jednym metrze. Tymczasem zbrojenie pracuje w określonym kierunku i na konkretnej wysokości przekroju. Pręt położony zbyt nisko, zbyt wysoko albo bez wymaganej otuliny może nie działać tak, jak przewidziano w obliczeniach.
Co oznacza zapis Ø10 co 15 cm
Zapis Ø10 co 15 cm oznacza pręty o średnicy 10 mm ułożone w rozstawie osiowym 15 cm. Odległość mierzy się od osi jednego pręta do osi następnego, a nie od krawędzi stali do krawędzi stali.
Jeżeli taki zapis znajduje się w dwóch prostopadłych kierunkach, powstaje siatka. Gdy projekt wskazuje dodatkowo warstwę górną i dolną, ten sam schemat może wystąpić cztery razy w przekroju płyty, choć nie zawsze obie warstwy mają identyczny rozstaw i średnicę.
Jak przeliczyć rozstaw na liczbę prętów
Do szybkiego szacowania można przyjąć prosty wzór. Liczbę metrów bieżących prętów w jednym kierunku na 1 m2 obliczamy jako 1 m podzielony przez rozstaw w metrach. Dla rozstawu 20 cm będzie to 1 ÷ 0,20, czyli 5 metrów bieżących.
| Rozstaw prętów | Metry bieżące w jednym kierunku na 1 m2 | Przybliżona liczba prętów na odcinku 1 m | Metry bieżące w dwóch kierunkach |
|---|---|---|---|
| 10 cm | 10 m | około 11 | 20 m |
| 15 cm | 6,67 m | około 7 | 13,33 m |
| 20 cm | 5 m | około 6 | 10 m |
| 25 cm | 4 m | około 5 | 8 m |
| 30 cm | 3,33 m | około 4 | 6,67 m |
W tabeli są dwie różne wartości, ponieważ liczba prętów i długość stali nie są tym samym. Na odcinku 1 m przy rozstawie 20 cm może znaleźć się sześć prętów, jeśli uwzględnimy pręt początkowy i końcowy. Do wyceny stali przyjmuje się jednak zwykle około 5 metrów bieżących na metr szerokości, a rzeczywisty wynik korygują krawędzie, zakłady i długość elementu.
Dla płyty o powierzchni 100 m2 i siatki Ø10 co 20 cm w dwóch kierunkach otrzymamy orientacyjnie 1000 metrów bieżących prętów w jednej warstwie. Jeżeli projekt przewiduje dwie podobne warstwy, wartość rośnie do około 2000 metrów, jeszcze przed doliczeniem zakładów i dozbrojenia.
Jak średnica zmienia ilość stali w przekroju

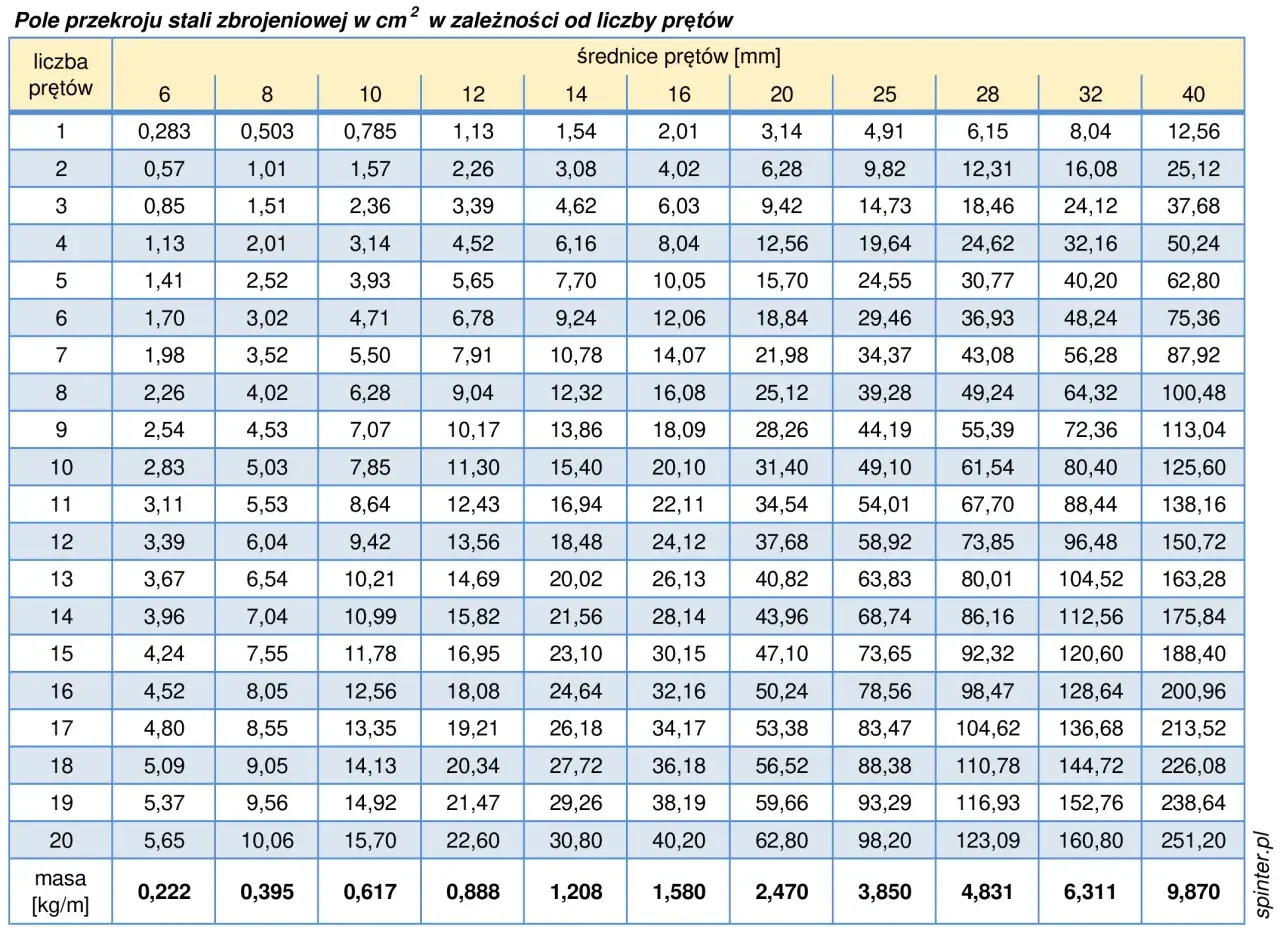

Sam rozstaw nie wystarcza do oceny zbrojenia. Każdy pręt ma określone pole przekroju, a im większa średnica, tym więcej stali przypada na jeden metr szerokości. Dla orientacji można posłużyć się poniższą tabelą.
| Średnica pręta | Rozstaw 10 cm | Rozstaw 15 cm | Rozstaw 20 cm | Rozstaw 25 cm |
|---|---|---|---|---|
| Ø8 | 5,03 cm2/m | 3,35 cm2/m | 2,51 cm2/m | 2,01 cm2/m |
| Ø10 | 7,85 cm2/m | 5,24 cm2/m | 3,93 cm2/m | 3,14 cm2/m |
| Ø12 | 11,30 cm2/m | 7,54 cm2/m | 5,65 cm2/m | 4,52 cm2/m |
| Ø16 | 20,10 cm2/m | 13,40 cm2/m | 10,05 cm2/m | 8,04 cm2/m |
Przykładowo układ Ø10 co 15 cm daje 5,24 cm2 stali na metr szerokości, a Ø12 co 20 cm daje 5,65 cm2/m. To pokazuje, że można zbliżyć się do podobnego poziomu zbrojenia przez zmianę średnicy i rozstawu, ale nie wolno robić tego samodzielnie bez zgody projektanta.
W przybliżeniu masa jednego metra pręta wynosi d2 ÷ 162, gdzie d oznacza średnicę w milimetrach. Pręt Ø10 waży około 0,617 kg/m, Ø12 około 0,889 kg/m, a Ø16 około 1,58 kg/m. Dzięki temu można wstępnie oszacować ciężar stali, ale wynik z kosztorysu powinien uwzględniać wszystkie elementy, nie tylko prostą siatkę.
Ile prętów wychodzi w typowych układach
Dla orientacyjnego rozeznania można przyjąć kilka często spotykanych konfiguracji. Nie są to gotowe recepty na zbrojenie, tylko sposób na sprawdzenie, jak rozstaw wpływa na zużycie materiału.
| Układ w jednej warstwie | Stal w dwóch kierunkach na 1 m2 | Orientacyjna masa | Gdzie można spotkać |
|---|---|---|---|
| Ø8 co 20 cm | 10 m | około 4 kg/m2 | lekkie siatki rozdzielcze lub pomocnicze |
| Ø10 co 20 cm | 10 m | około 6,2 kg/m2 | część lekkich płyt, jeśli projekt to dopuszcza |
| Ø10 co 15 cm | 13,33 m | około 8,2 kg/m2 | często spotykane siatki płytowe |
| Ø12 co 20 cm | 10 m | około 8,9 kg/m2 | mocniejsze zbrojenie jednej warstwy |
| Ø12 co 15 cm | 13,33 m | około 11,9 kg/m2 | strefy większych obciążeń lub zagęszczone pola |
Jeżeli w jednej warstwie zastosowano Ø12 co 20 cm w dwóch kierunkach, orientacyjna masa wynosi około 8,9 kg/m2. Przy dwóch takich warstwach byłoby to około 17,8 kg/m2, ale na budowie dojdą jeszcze pręty przy krawędziach, zakłady, dystanse, podciągi i lokalne wzmocnienia.
Dlatego przed zamówieniem stali nie mnożę bezrefleksyjnie powierzchni przez jedną wartość. Najpierw sprawdzam, czy płyta ma jedną czy dwie siatki, gdzie występują pręty dodatkowe i czy długości handlowe wymagają wykonywania zakładów.
Dlaczego projekt jest ważniejszy niż orientacyjna liczba
Zbrojenie płyty dobiera się na podstawie rozpiętości, grubości elementu, obciążeń, sposobu podparcia, klasy betonu, warunków gruntowych i otuliny. W przypadku płyty fundamentowej dochodzą jeszcze naciski gruntu oraz obciążenia od ścian. W stropie znaczenie mają między innymi rozpiętość, obciążenia użytkowe i układ podpór.
W dokumentacji konstrukcyjnej pojawia się także otulina betonowa, czyli warstwa betonu chroniąca stal przed korozją i zapewniająca jej właściwą współpracę z betonem. Zbyt mała otulina skraca trwałość konstrukcji, a zbyt duża może zmniejszyć efektywną wysokość przekroju i obniżyć skuteczność zbrojenia.
Podstawą projektowania jest między innymi Eurokod 2, czyli norma PN-EN 1992-1-1 dotycząca konstrukcji z betonu. Nie oznacza to jednak, że każdą płytę można wykonać według jednego schematu znalezionego w internecie. Dwa budynki o tej samej powierzchni mogą wymagać zupełnie innego zbrojenia.
Przeczytaj również: Ile powinien wystawać parapet? Wymiary wewnętrzne i zewnętrzne
Najczęstsze błędy przy liczeniu
- Liczenie tylko jednego kierunku, mimo że projekt przewiduje siatkę krzyżową.
- Pomijanie drugiej warstwy zbrojenia, prętów podporowych i dozbrojeń przy otworach.
- Traktowanie Ø8 co 10 cm jako automatycznego zamiennika Ø12 co 20 cm.
- Układanie prętów bez podkładek dystansowych, przez co tracą właściwą otulinę betonową.
- Założenie, że większa ilość stali zawsze poprawia konstrukcję. Zbyt gęste zbrojenie może utrudnić prawidłowe wibrowanie i zagęszczenie betonu.
Jeśli wykonawca proponuje zmianę średnicy albo rozstawu, proszę o potwierdzenie od projektanta konstrukcji. Taka korekta może być technicznie możliwa, ale musi zachować wymagane pole przekroju stali, zakotwienia, odstępy i położenie prętów.
Jak oszacować stal dla całej płyty
Do wstępnej wyceny można zastosować cztery kroki. Najpierw określam powierzchnię płyty, potem rozstaw i kierunki prętów, następnie liczę długość stali, a na końcu przeliczam ją na masę.
- Podziel szerokość lub długość pola przez rozstaw, aby otrzymać liczbę prętów w jednym kierunku.
- Pomnóż liczbę prętów przez ich rzeczywistą długość, uwzględniając zakotwienia i zakłady.
- Powtórz obliczenie dla drugiego kierunku oraz dla każdej warstwy.
- Dodaj zapas na zakłady i elementy dodatkowe, zwykle przyjmując orientacyjnie 5-10%, jeśli projekt lub zestawienie stali nie podaje dokładnych wartości.
Dla przykładu płyta 10 × 10 m z siatką Ø10 co 20 cm w jednej warstwie wymaga w przybliżeniu 50 prętów o długości 10 m w jednym kierunku i podobnej liczby w drugim. To daje około 1000 metrów bieżących stali. Rzeczywiste zamówienie będzie inne, jeżeli pręty mają zakłady, są krótsze od wymiaru płyty albo projekt przewiduje zagęszczenia.
Przy zamawianiu materiału najbezpieczniej korzystać z zestawienia stali z projektu. Orientacyjne kilogramy na metr kwadratowy pomagają ocenić skalę kosztów i wychwycić oczywiste pomyłki, ale nie zastępują rysunków wykonawczych.
Na budowie liczy się układ, nie sama liczba
Odpowiedź na pytanie o liczbę żeberek na m2 najczęściej mieści się w przedziale od kilku do kilkunastu prętów widocznych na odcinku jednego metra, zależnie od rozstawu. Do prawidłowej oceny trzeba jednak dodać średnicę, kierunek ułożenia, liczbę warstw, otulinę i lokalne dozbrojenia.
Do szybkiego kosztorysu można przyjąć, że siatka w rozstawie 20 cm zużywa około 10 metrów bieżących prętów na m2 w jednej warstwie i dwóch kierunkach. O tym, czy taki układ jest wystarczający, powinien zdecydować konstruktor, bo bezpieczeństwo budynku wynika z całego systemu, a nie z samej liczby stalowych prętów.
