Na placu budowy kilka centymetrów potrafi zdecydować o tym, czy wejście będzie wygodne, taras znajdzie się na właściwej wysokości, a woda deszczowa odpłynie od ścian. Ustalenie poziomu zero budynku porządkuje całą konstrukcję, od fundamentów i izolacji po posadzkę parteru, schody, garaż oraz teren wokół domu. Wyjaśniam, jak rozumieć oznaczenie ±0,00, jak wyznacza się je w praktyce i jak uniknąć błędów na etapie stanu surowego.
Dobrze wyznaczone zero decyduje o geometrii całego domu
- Poziom ±0,00 jest punktem odniesienia dla wysokości wszystkich elementów budynku.
- Najczęściej odnosi się do gotowej posadzki parteru, ale trzeba sprawdzić zapis w projekcie.
- Nie istnieje jedna właściwa wysokość nad terenem. Decyzja zależy od spadku działki, wód gruntowych i odwodnienia.
- Stan zerowy obejmuje zwykle fundamenty, ściany fundamentowe, izolacje i warstwy podłogi na gruncie.
- Najczęstszy błąd to pomylenie gotowej posadzki z górą płyty lub chudym betonem.
Co naprawdę oznacza poziom zero na budowie
Poziom zero, zapisywany w dokumentacji jako ±0,00, to umowna płaszczyzna, od której projektant podaje wszystkie pozostałe wysokości. Nie jest to uniwersalna wysokość nad morzem ani poziom, który musi znajdować się dokładnie na wysokości naturalnego gruntu. To lokalny punkt odniesienia przypisany do konkretnej inwestycji.
W domu jednorodzinnym najczęściej przyjmuje się go na wysokości gotowej posadzki parteru. Oznacza to powierzchnię, po której będziemy chodzić po wykonaniu wszystkich warstw podłogi, a niekoniecznie górę płyty fundamentowej, podkładu betonowego czy jastrychu. Ta różnica ma znaczenie, bo między konstrukcją a wykończeniem może znaleźć się kilkanaście lub nawet ponad 20 cm warstw.
Przykładowo zapis ±0,00 = 102,35 m n.p.m. oznacza, że gotowa posadzka parteru znajduje się na wysokości 102,35 m nad poziomem morza. Rzędna -0,30 będzie wtedy miała 102,05 m n.p.m., a poziom +2,80 znajdzie się na wysokości 105,15 m n.p.m. Dzięki temu ekipa nie pracuje na podstawie określeń typu „trochę wyżej”, tylko według konkretnych wartości.
W praktyce od zera liczy się wysokość ścian, nadproży, stropu, parapetów, schodów i dachu. Dlatego błędne ustalenie tej jednej linii może później wywołać łańcuch problemów konstrukcyjnych i wykonawczych, nawet jeśli same fundamenty zostały zrobione solidnie.
Jak wyznacza się właściwą wysokość
Pierwszym punktem odniesienia jest projekt zagospodarowania działki oraz projekt budowlany. Projektant powinien skoordynować wysokość parteru z rzędnymi terenu projektowanego, drogą, wjazdem, wejściem do domu i sposobem odprowadzania wody. Na działce ze spadkiem nie zawsze opłaca się ustawiać budynek równolegle do naturalnej powierzchni.
Geodeta przenosi założoną wysokość na teren. Wykorzystuje do tego reper lub inny stabilny punkt o znanej rzędnej, a później oznacza poziom roboczy w miejscu, którego nie zniszczą wykopy. Może to być trwały punkt poza obrysem budynku, ława drutowa albo oznaczenie na ogrodzeniu. Nie powinno się opierać pomiaru na przypadkowym paliku, który łatwo przesunąć podczas prac ziemnych.
Co trzeba sprawdzić przed rozpoczęciem fundamentów
- rzędną gotowej posadzki parteru i jej odniesienie do poziomu terenu,
- wysokość planowanego wjazdu do garażu oraz dojścia do drzwi,
- miejsce odprowadzenia wód opadowych i kanalizacji,
- poziom wód gruntowych oraz warunki geotechniczne,
- grubość wszystkich warstw podłogi na gruncie,
- położenie tarasu, opaski, schodów i nawierzchni wokół domu.
Sam pomiar nie rozwiąże problemu, jeśli projekt nie pasuje do działki. Gdy naturalny teren jest wyżej niż zakładano, podnoszenie domu może oznaczać większe nasypy i wyższe schody. Obniżenie poziomu może z kolei pogorszyć odwodnienie i zwiększyć ryzyko zawilgocenia. W takiej sytuacji decyzję powinien podjąć projektant lub kierownik budowy, a nie ekipa „na oko”.

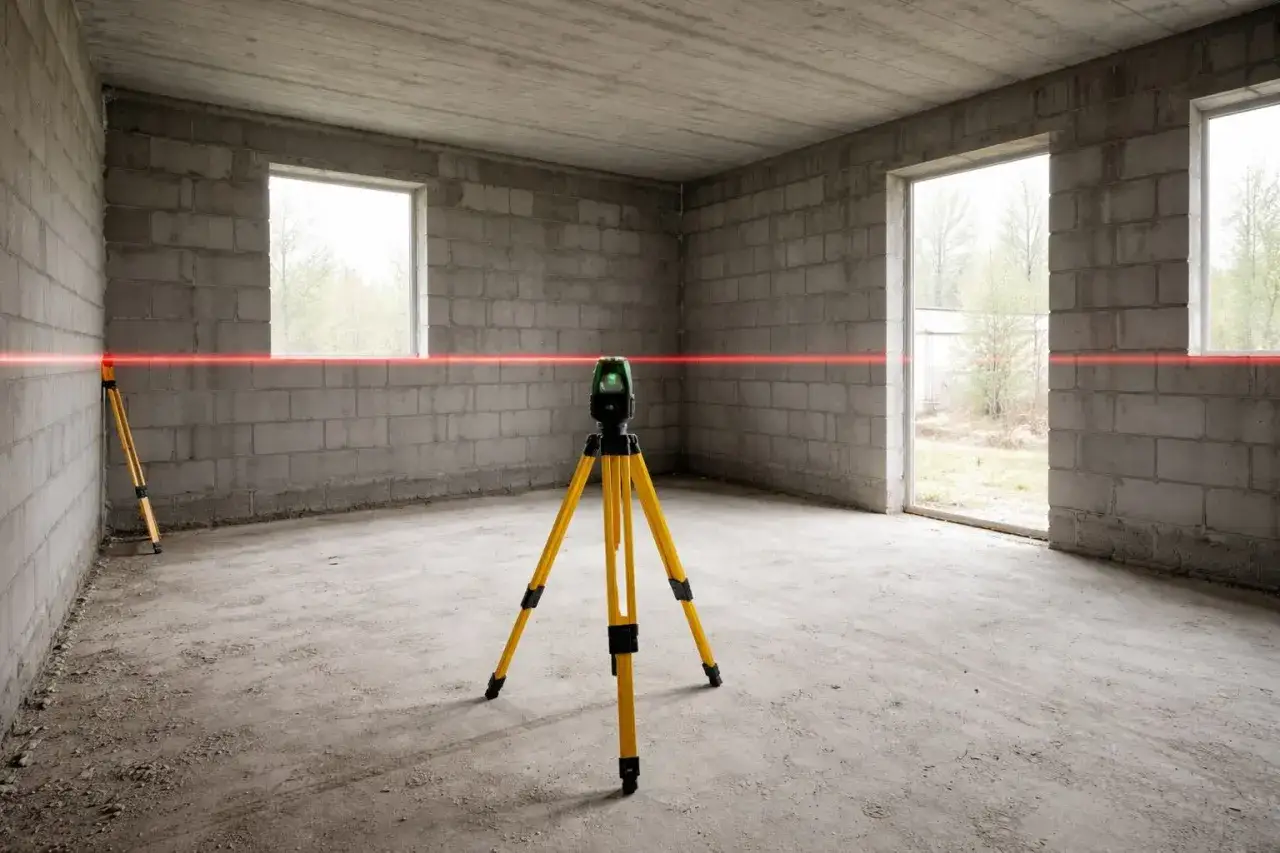

Na budowie kontroluję poziom nie tylko raz. Po wykonaniu ław, ścian fundamentowych, izolacji i warstw podłogi trzeba sprawdzać, czy kolejne elementy nadal prowadzą do zaprojektowanej rzędnej. Laser budowlany lub niwelator jest tu znacznie pewniejszy niż krótka poziomica używana miejscowo.
Poziom zero a stan zerowy budynku
Te dwa określenia brzmią podobnie, ale opisują coś innego. Poziom zero jest linią odniesienia, natomiast stan zerowy to etap robót, po którym budynek doprowadzono mniej więcej do poziomu podłogi parteru. Zakres tego etapu może różnić się w umowie z wykonawcą, dlatego zawsze trzeba sprawdzić, co dokładnie obejmuje wycena.
| Element | Znaczenie na etapie stanu zerowego |
|---|---|
| Wykop | Usuwa grunt do poziomu potrzebnego pod fundamenty i warstwy podłogowe. |
| Ławy lub płyta fundamentowa | Przenoszą obciążenia budynku na podłoże. |
| Ściany fundamentowe | Podnoszą konstrukcję do poziomu, na którym zaczynają się ściany parteru. |
| Izolacja przeciwwilgociowa | Ogranicza podciąganie wilgoci z gruntu do ścian i podłogi. |
| Instalacje pod posadzką | Obejmują między innymi kanalizację i przepusty, których później nie da się łatwo przesunąć. |
| Warstwy podłogi na gruncie | Tworzą bazę pod jastrych i wykończenie podłogi. |
W domu na ławach fundamentowych po wykonaniu ścian często układa się zasypkę, zagęszcza ją warstwami, wykonuje podbeton lub podkład, izolację oraz ocieplenie. W domu na płycie fundamentowej sytuacja wygląda inaczej, bo płyta łączy funkcję konstrukcyjną i podstawy pod dalsze warstwy. Technologia fundamentowania zmienia kolejność prac, ale nie zmienia potrzeby zachowania właściwego poziomu odniesienia.
Przy obliczaniu wysokości trzeba odjąć od gotowej posadzki grubość przewidzianych warstw. Typowy układ może mieć na przykład 15-20 cm izolacji cieplnej, około 5-7 cm jastrychu oraz warstwę wykończeniową, ale projekt może przewidywać inne wartości. Zanim murarze rozpoczną pierwszą warstwę ścian, powinno być jasne, czy oznaczenie dotyczy gotowej podłogi, czy poziomu konstrukcyjnego.
Jak dopasować zero do terenu, wejścia i garażu
Najbezpieczniej jest patrzeć na budynek razem z jego otoczeniem. Sama posadzka może być wyznaczona prawidłowo, a mimo to przed drzwiami powstanie niepraktycznie wysoki stopień, garaż będzie wymagał stromego zjazdu albo deszczówka zacznie spływać w stronę ścian.
Na płaskiej działce łatwiej zachować łagodne przejście między budynkiem a terenem. Przy spadku trzeba wybrać kompromis między wysokością cokołu, ilością robót ziemnych, długością schodów i kosztem muru oporowego. Nie ma jednej uniwersalnej liczby centymetrów nad gruntem, która sprawdzi się na każdej parceli.
Co zwykle przesądza o decyzji
- Woda opadowa powinna być kierowana od budynku, a nie zatrzymywana przy cokole.
- Próg drzwi musi uwzględniać docelową nawierzchnię, warstwę tarasu i sposób wykonania odwodnienia liniowego.
- Garaż wymaga sprawdzenia spadku podjazdu, szczególnie gdy wjazd znajduje się od strony niższej części działki.
- Taras powinien być skoordynowany z posadzką wewnętrzną i izolacją, aby nie powstał mostek termiczny ani miejsce przecieku.
- Opaska i nawierzchnie nie mogą zostać później podniesione tak wysoko, by zasłoniły izolację cokołu.
Jako praktyczny punkt wyjścia można przyjąć, że nawierzchnia wokół budynku powinna mieć spadek na zewnątrz, często około 2% na pierwszym odcinku. Nie zastępuje to projektu odwodnienia, szczególnie na glinie, przy wysokiej wodzie gruntowej albo na działce, na którą spływa woda z sąsiedniego terenu.
Najwięcej problemów widzę tam, gdzie wysokość domu ustala się dopiero po rozpoczęciu robót. Wtedy inwestor zaczyna wybierać między wysokimi schodami, podnoszeniem terenu i kosztowną przebudową odwodnienia. Lepiej poświęcić czas na przekrój przez działkę, dom, podjazd i taras, zanim pojawi się beton.
Błędy, które później trudno naprawić
Pomylenie poziomu gotowej podłogi z górą płyty fundamentowej jest jednym z najbardziej typowych nieporozumień. Jeśli zabraknie miejsca na izolację i jastrych, problem może wyjść dopiero przy montażu drzwi, schodów albo ogrzewania podłogowego. Każdą warstwę trzeba uwzględnić przed wykonaniem fundamentów, a nie dopiero podczas wykończenia.
Drugim błędem jest brak kontroli zagęszczenia zasypki wewnątrz fundamentów. Sama poprawna rzędna nie wystarczy, jeśli podłoże osiądzie i spowoduje pękanie podkładu. Grunt powinien być układany warstwami i zagęszczany zgodnie z wymaganiami projektu oraz oceną kierownika budowy.
Niebezpieczne bywa też przenoszenie wysokości z elementu, który został przesunięty lub zniszczony. Stały punkt odniesienia powinien znajdować się poza strefą robót, a jego położenie warto opisać i sfotografować. Przy większej inwestycji dobrze prowadzić prosty dziennik pomiarów z datą i wskazaniem, czego dotyczy odczyt.
Przeczytaj również: Czy eternit jest szkodliwy? Jak bezpiecznie wymienić dach
Krótka kontrola przed zalaniem kolejnej warstwy
- Porównaj rzędną z projektem, a nie tylko z poprzednim elementem.
- Sprawdź wysokość w kilku punktach obwodu i wewnątrz budynku.
- Zweryfikuj przejścia kanalizacyjne, przepusty i poziomy odpływów.
- Ustal, czy pomiar dotyczy warstwy konstrukcyjnej, czy gotowej posadzki.
- Potwierdź wysokość drzwi, tarasu, garażu i terenu po wykonaniu nawierzchni.
Jeżeli pomiar nie zgadza się z projektem, nie warto liczyć na to, że „wylewka wyrówna różnicę”. Niewielką korektę czasem da się skoordynować w warstwach podłogi, ale większa zmiana może wpłynąć na schody, okna, wysokość pomieszczeń i izolację. Każdą korektę należy zatwierdzić przed kontynuowaniem prac.
Jedna rzędna, wiele decyzji na budowie
Poziom zero najlepiej traktować jak kręgosłup całej inwestycji. Od niego zależą fundamenty, wysokość parteru, położenie instalacji, izolacje, stolarka, taras i spływ wody. Najważniejsza zasada jest prosta: najpierw trzeba jednoznacznie ustalić, do której warstwy odnosi się oznaczenie ±0,00, a później konsekwentnie kontrolować każdą kolejną część konstrukcji.
Jeśli projekt, geodeta i kierownik budowy posługują się tym samym punktem odniesienia, większość problemów da się wyłapać zanim staną się kosztowne. Dobrze ustawiony budynek nie tylko wygląda właściwie, ale też łatwiej go odwodnić, ocieplić i bezpiecznie połączyć z otaczającym terenem.
