Oparcie drewnianego stropu na murze - najważniejsze zasady

Na etapie stanu surowego łatwo uznać, że belkę stropową wystarczy wsunąć w mur i oprzeć na kilku centymetrach podparcia. To właśnie w tym miejscu zaczynają się jednak problemy z wilgocią, ugięciem, skrzypieniem i pękaniem ścian. Strop drewniany na murze wymaga przemyślanego oparcia, zabezpieczenia końców belek oraz dopasowania konstrukcji do rozpiętości, obciążeń i rodzaju ściany.

Dlaczego sposób oparcia ma tak duże znaczenie

Drewniany strop przekazuje na ściany nie tylko ciężar własny. Dochodzą do tego warstwy podłogi, izolacja, sufity, meble, ścianki działowe i obciążenie użytkowe. Jeśli belka opiera się zbyt krótko albo na słabym fragmencie muru, nacisk koncentruje się na małej powierzchni i może doprowadzić do zgniecenia drewna w poprzek włókien lub uszkodzenia zaprawy.

W typowym budynku jednorodzinnym belki układa się prostopadle do ścian nośnych. Ich rozstaw często wynosi 40-60 cm, ale nie jest to uniwersalna recepta. Przekrój i odległość między belkami zależą przede wszystkim od rozpiętości, gatunku oraz klasy drewna, a także od planowanych warstw podłogi i sufitu.

Sam strop belkowy nie zawsze usztywnia budynek tak jak żelbetowa płyta. Z tego powodu nie zakładam automatycznie, że drewniane elementy zastąpią tarczę stropową. Jeśli projekt wymaga usztywnienia, trzeba je uzyskać przez odpowiednie poszycie, przewiązania lub inne rozwiązanie policzone przez konstruktora.

Trzy bezpieczne sposoby podparcia belek

Wybór detalu zależy od tego, czy budynek dopiero powstaje, czy strop montuje się w istniejącym domu. Inaczej pracuje się z nowym wieńcem żelbetowym, inaczej z murem z cegły, a jeszcze inaczej z delikatnym betonem komórkowym.

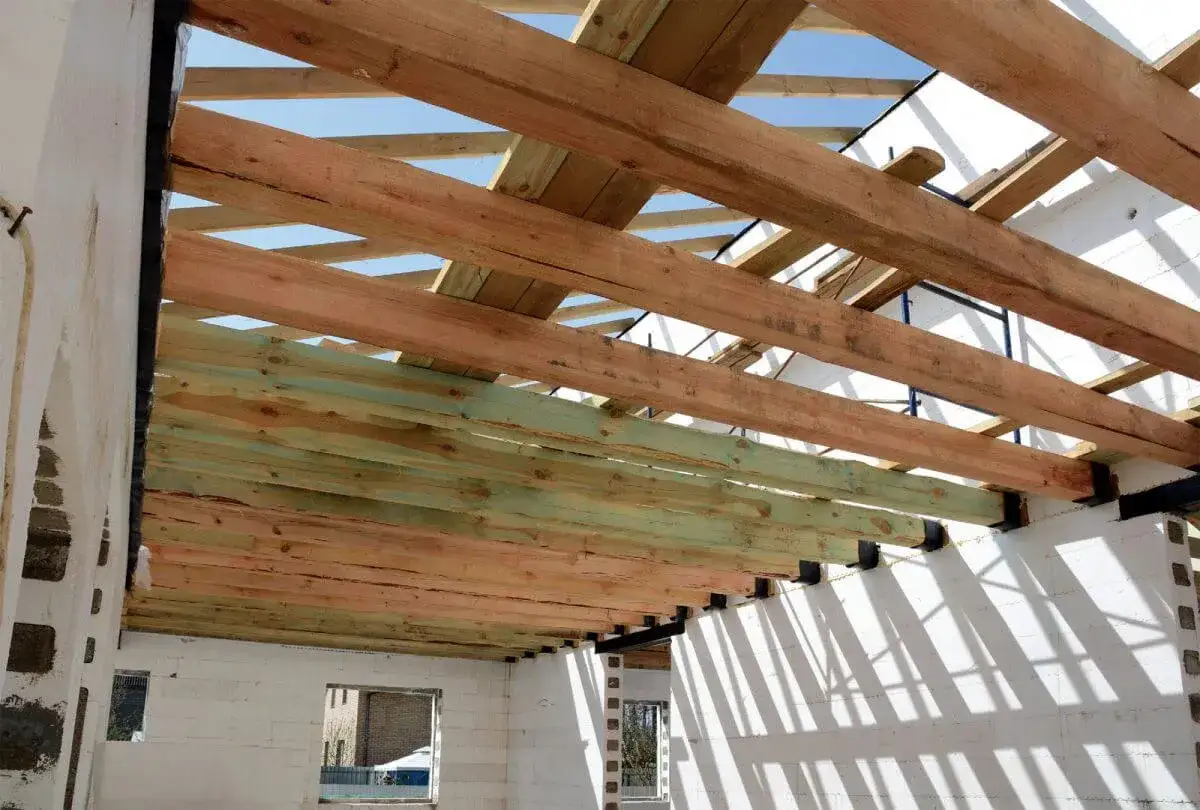

Oparcie w gniazdach ściany

To tradycyjny sposób, w którym końce belek trafiają do przygotowanych wnęk w murze. Belka powinna mieć odpowiednią długość podparcia, często 10-15 cm, lecz dokładny wymiar ustala projekt. Gniazdo nie może znajdować się w przypadkowym, osłabionym fragmencie ściany.

Końcówkę belki zabezpiecza się środkiem do drewna konstrukcyjnego i oddziela od muru papą albo folią. Pozostawia się również przestrzeń umożliwiającą wentylację końca belki. Szczelne obmurowanie drewna zaprawą wygląda solidnie, ale w razie zawilgocenia może przyspieszyć jego gnicie.

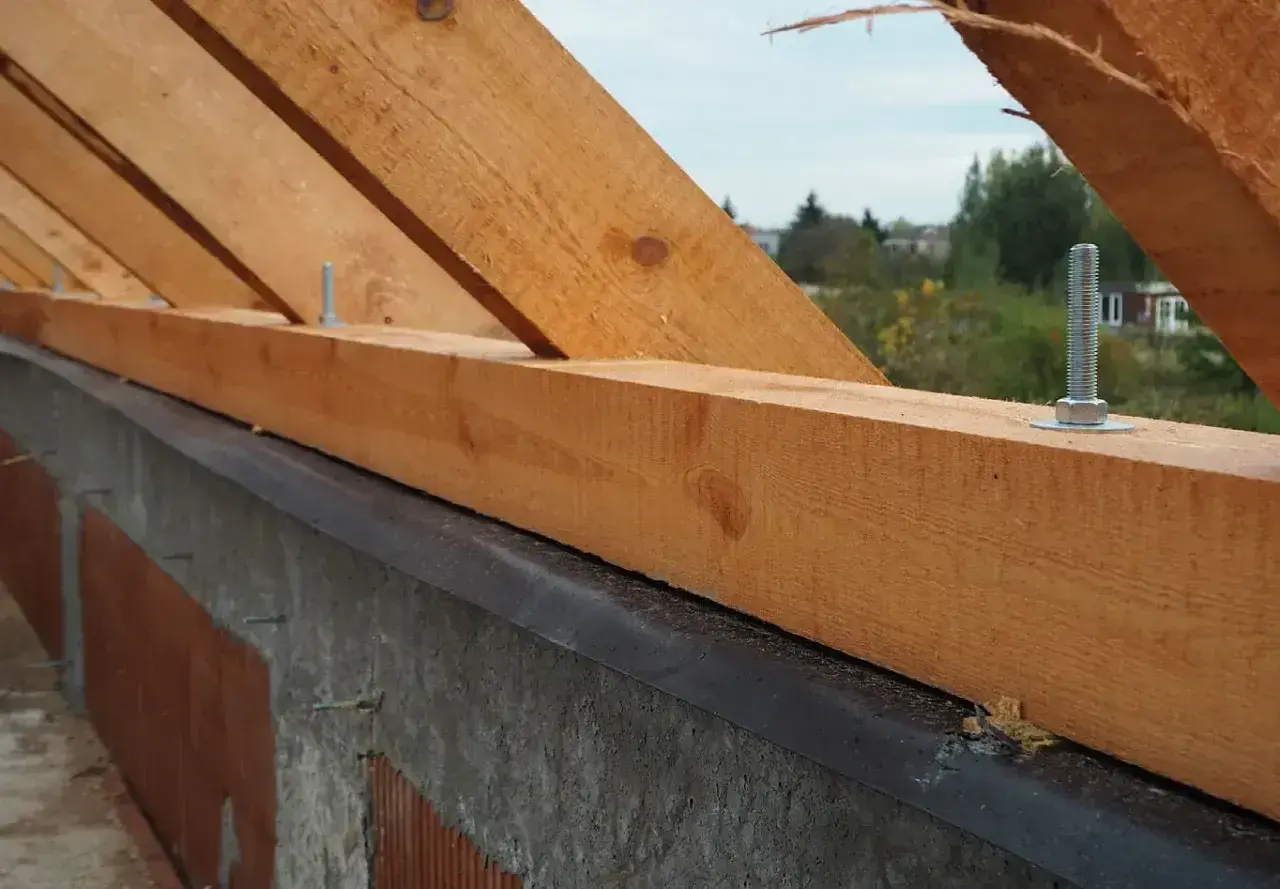

Oparcie na wieńcu

W nowym domu belki można oprzeć na wieńcu żelbetowym albo na przygotowanej belce podwalinowej. W praktyce jest to często wygodniejsze niż wykonywanie wielu głębokich gniazd, ponieważ obciążenie rozkłada się na ciągłym, wzmocnionym pasie ściany.

Nie oznacza to jednak, że drewno powinno zostać bezpośrednio zalane betonem. Trzeba przewidzieć izolację przeciwwilgociową, sposób kotwienia i możliwość pracy drewna. Przy słabszych ścianach, szczególnie z betonu komórkowego, projekt może wymagać wieńca opuszczonego, czyli wzmocnienia poprowadzonego niżej, w strefie oparcia stropu.

Przeczytaj również: Stelaż pod regipsy - profile, rozstaw i montaż bez błędów

Oparcie na belce lub wieszaku stalowym

W remontach i przy przebudowie wygodne bywa zastosowanie stalowej belki, kątownika albo certyfikowanych wieszaków do belek. Takie elementy pozwalają uniknąć dużych wykuć w starym murze, ale muszą być zamocowane do podłoża o odpowiedniej nośności.

Wieszak przykręcony do cienkiej warstwy tynku lub słabej cegły nie przeniesie obciążenia tylko dlatego, że ma solidny wygląd. Liczy się rodzaj kotwy, głębokość zakotwienia, rozstaw mocowań i stan muru. Ten wariant szczególnie dobrze sprawdza się tam, gdzie nie można bezpiecznie osłabić ściany gniazdami.

Jak przygotować oparcie krok po kroku

Najpierw sprawdzam geometrię ścian, poziom wieńca i rozpiętość między podporami. Różnica kilku centymetrów na długości ściany może później oznaczać nierówną podłogę albo konieczność podcinania belek. Poziom podparcia trzeba ustalić przed zamówieniem drewna, a nie dopasowywać go przypadkowymi podkładkami na budowie.

1. Wyznacz oś i rozstaw belek zgodnie z projektem konstrukcyjnym.
2. Przygotuj gniazda, wieniec albo stalowe wieszaki, sprawdzając stan i nośność podłoża.
3. Wykonaj izolację oddzielającą drewno od muru, najlepiej na całej powierzchni styku.
4. Ułóż belki z zachowaniem wymaganego oparcia i skontroluj ich poziom.
5. Zabezpiecz belki przed przesunięciem, szczególnie przy ścianach zewnętrznych i podporach pośrednich.
6. Dopiero po odbiorze konstrukcji wykonuj ślepy pułap, izolację, poszycie i warstwy wykończeniowe.

Jeżeli belki przechodzą przez ścianę albo sąsiadują z lekką ścianką działową, trzeba sprawdzić, czy nie powstanie mostek akustyczny lub punktowe obciążenie. Przy ściankach ustawionych równolegle do belek stosuje się czasem wymiany, czyli krótkie poprzeczne elementy przenoszące ciężar na sąsiednie belki.

Na tym etapie nie oszczędzałbym na pomiarze wilgotności. Drewno konstrukcyjne o wilgotności w granicach 12-18% jest znacznie stabilniejsze niż świeży materiał z przypadkowego tartaku. Zbyt mokre belki po wyschnięciu kurczą się, skręcają i potrafią poluzować połączenia.

Wilgoć, wentylacja i ochrona końców belek

Mur i beton mogą długo oddawać wilgoć technologiczną. Jeśli drewniany koniec zostanie zamknięty w wilgotnym gnieździe, jego powierzchnia może wyglądać dobrze przez kilka miesięcy, podczas gdy wewnątrz zacznie rozwijać się grzyb. Dlatego izolacja ma odciąć podciąganie wilgoci, ale nie powinna tworzyć szczelnego opakowania bez możliwości wysychania.

Końce belek zabezpiecza się impregnatem przeznaczonym do drewna konstrukcyjnego. Szczególną uwagę poświęcam powierzchniom czołowym, bo to właśnie przez nie drewno najszybciej chłonie wodę. Preparat nie zastąpi jednak prawidłowego detalu. Nawet najlepsza impregnacja nie naprawi braku izolacji między belką a murem.

Wokół końca belki często pozostawia się szczelinę rzędu około 2 cm, zgodnie z projektem i przyjętym systemem wykonania. Nie wypełnia się jej zwykłą zaprawą. Materiał powinien ograniczać przewiew i przenoszenie dźwięków, ale nie blokować całkowicie odprowadzania wilgoci.

Na zewnętrznej ścianie trzeba również dopilnować ciągłości ocieplenia. Oparcie belki może stworzyć mostek termiczny, a zimny fragment przy murze zwiększa ryzyko kondensacji. Ten detal powinien być uzgodniony z warstwami elewacji, zanim ściana zostanie zamknięta tynkiem.

Co zrobić, żeby strop nie skrzypiał i nie przenosił hałasu

Największym rozczarowaniem po wykończeniu drewnianego stropu bywa nie jego nośność, lecz akustyka. Sama wełna mineralna między belkami nie rozwiąże problemu kroków, uderzeń i drgań. Potrzebny jest układ kilku warstw, które oddzielają konstrukcję od posadzki i sufitu.

W praktyce dobrze działa strop z podwójnym rozdzieleniem warstw. Od góry stosuje się sztywne poszycie, warstwę ograniczającą przenoszenie drgań i wykończenie podłogi. Od dołu można wykonać ruszt sufitu podwieszanego, wypełnienie z wełny oraz dwie warstwy płyt, jeśli pozwala na to wysokość pomieszczenia.

Trzeba też zostawić miejsce na instalacje. Przewodów nie powinno się przypadkowo nacinać w belkach, a otwory wykonuje się wyłącznie w strefach dopuszczonych przez projekt. Każde osłabienie elementu konstrukcyjnego może zwiększyć ugięcie i skrzypienie, nawet jeśli na pierwszy rzut oka wygląda niewinnie.

Jeśli nad stropem będzie łazienka, pralnia albo kuchnia, szczególnie starannie projektuję izolację przeciwwilgociową. Drewniana konstrukcja może pracować w takim pomieszczeniu, ale wymaga szczelnych warstw po stronie mokrej, poprawnych przejść instalacyjnych i szybkiego usuwania ewentualnych przecieków.

Błędy, które najczęściej kończą się problemem

• Brak przekładki izolacyjnej między belką a murem. Drewno chłonie wtedy wilgoć z podłoża.
• Oparcie belki na zbyt krótkim odcinku albo na samej warstwie ocieplenia. Izolacja nie jest podporą konstrukcyjną.
• Szczelne zamurowanie końca belki. Wilgoć zostaje uwięziona i nie ma którędy odparować.
• Wykonanie gniazd w ścianie bez sprawdzenia jej stanu. Dotyczy to szczególnie starych murów i betonu komórkowego.
• Dobór przekroju wyłącznie na podstawie doświadczenia cieśli. Ta sama belka może pracować poprawnie na krótkiej rozpiętości i nadmiernie uginać się na dłuższej.
• Ustawienie ciężkiej ścianki działowej bezpośrednio między belkami. W wielu przypadkach trzeba zaplanować wymiany albo dodatkową belkę.
• Przykrycie konstrukcji przed sprawdzeniem wilgotności i połączeń. Późniejsza naprawa podłogi jest znacznie droższa niż kontrola na etapie stanu surowego.

Najbardziej zdradliwy jest błąd, który przez kilka lat nie daje żadnych objawów. Końcówka belki może być niewidoczna za tynkiem, a problem ujawni się dopiero przy ugięciu podłogi albo zapachu wilgoci. Z tego powodu dokumentuję przed zabudową położenie belek, ich przekroje i sposób podparcia.

Co sprawdzić przed zamknięciem konstrukcji

Przed ułożeniem podłogi i sufitu robię krótki odbiór techniczny. Sprawdzam, czy każda belka ma pełne podparcie, czy nie opiera się na luźnych fragmentach zaprawy i czy zachowano izolację od muru. Kontroluję też, czy belki nie są skręcone oraz czy ich ugięcie nie wynika z błędnego rozstawu.

• zmierz wilgotność kilku belek, a nie tylko jednej sztuki,
• sfotografuj gniazda, izolację i kotwy przed ich zakryciem,
• sprawdź poziom konstrukcji niwelatorem lub laserem,
• potwierdź z konstruktorem każdą zmianę przekroju, rozstawu albo lokalizacji podpory,
• zaplanuj przejścia instalacyjne przed wierceniem i wycinaniem otworów.

Dobry detal oparcia oszczędza więcej niż najtańsze drewno

Najrozsądniejsze rozwiązanie to takie, które łączy właściwy przekrój belek, stabilne podparcie, izolację przeciwwilgociową i możliwość wysychania drewna. Sam materiał nie decyduje o jakości stropu. Równie ważne są detale przy murze, kolejność robót i kontrola konstrukcji przed jej zabudowaniem.

Jeżeli ściana jest nowa i nośna, zwykle dobrze sprawdza się oparcie na zaprojektowanym wieńcu lub poprawnie wykonanych gniazdach. Przy starym albo słabym murze bezpieczniejsza może być stalowa podpora, ale tylko po ocenie istniejącej konstrukcji. W każdym wariancie przekrój i rozstaw belek powinien zatwierdzić konstruktor, bo kilka centymetrów różnicy w rozpiętości potrafi zmienić pracę całego stropu.
