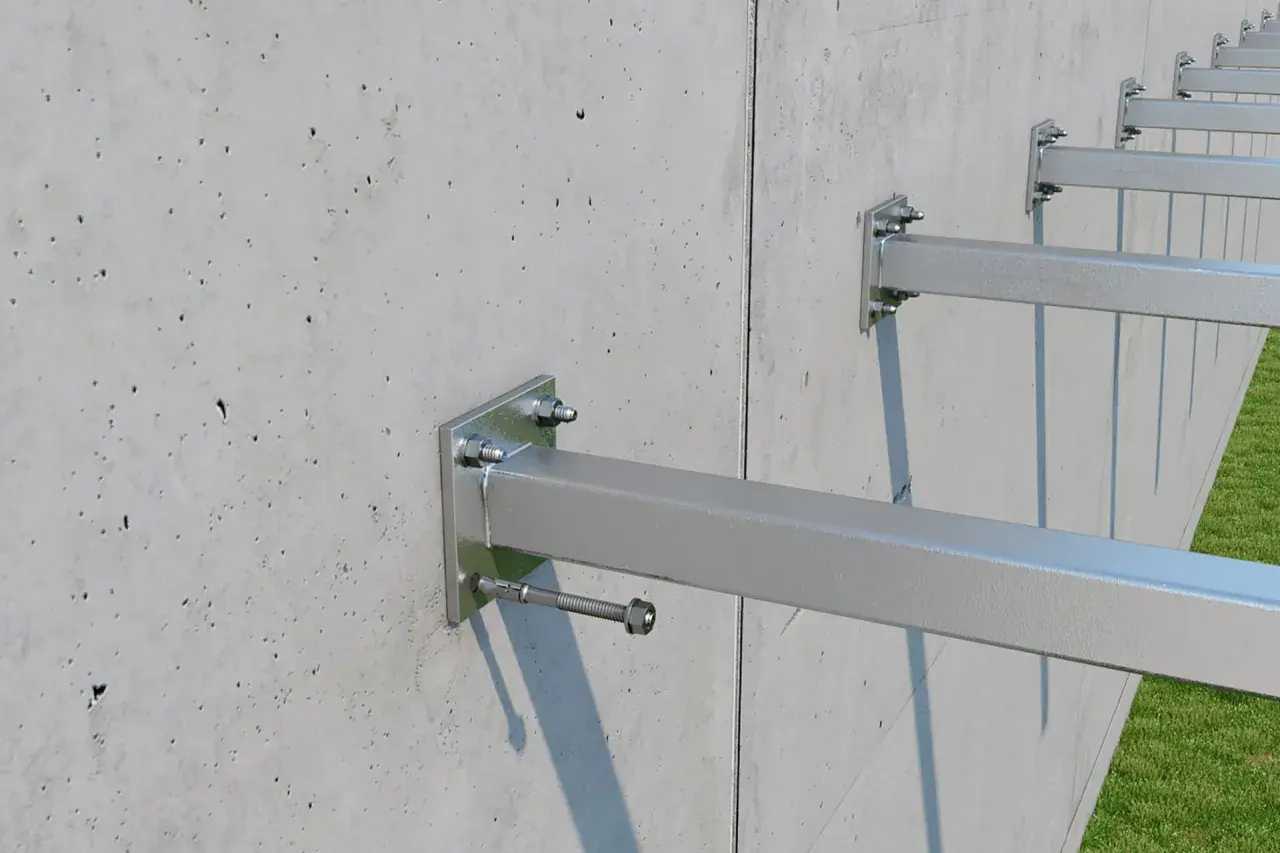

Gdy stalowa podstawa, balustrada albo wspornik ma naprawdę trzymać się podłoża, samo wywiercenie dziury i dokręcenie nakrętki nie wystarczy. Dobrze wykonane osadzenie kotwy w betonie zależy od rodzaju mocowania, jakości podłoża, głębokości zakotwienia i dokładności montażu. Pokazuję, jak dobrać kotwę, przygotować otwór, poprawnie wykonać montaż oraz uniknąć błędów, które najczęściej kończą się luzem albo wyrwaniem mocowanego elementu.
Trwałe mocowanie zależy bardziej od przygotowania niż od samej kotwy
- Rodzaj kotwy dobierz do obciążenia, betonu i warunków pracy.
- Otwór musi mieć właściwą średnicę i głębokość, zgodną z kartą techniczną produktu.
- Pył obniża nośność, dlatego czyszczenie otworu jest jednym z najważniejszych etapów.
- Kotwę mechaniczną dokręcaj momentem podanym przez producenta, najlepiej kluczem dynamometrycznym.
- Kotwa chemiczna wymaga czasu na utwardzenie i nie może zostać obciążona zbyt wcześnie.

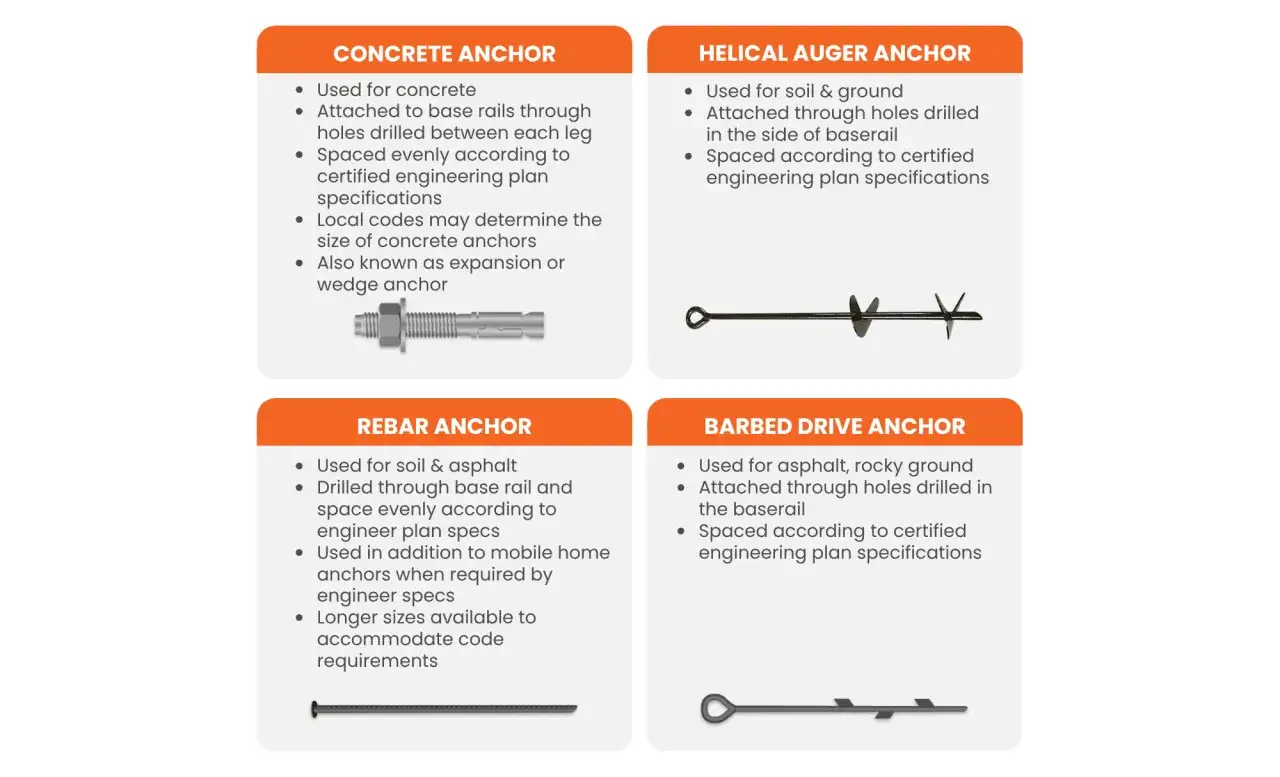

Najpierw dobierz kotwę do obciążenia i rodzaju betonu
Najczęściej wybieram między kotwą mechaniczną a chemiczną. Pierwsza rozpiera się w wywierconym otworze, druga łączy pręt gwintowany z betonem za pomocą żywicy. Oba rozwiązania mogą być bardzo trwałe, ale nie są zamienne w każdej sytuacji.
| Rodzaj mocowania | Najlepsze zastosowanie | Główne zalety | Ograniczenia |
|---|---|---|---|
| Kotwa mechaniczna | Podstawy stalowe, wsporniki, lekkie i średnie konstrukcje | Szybki montaż, natychmiastowa możliwość obciążenia | Wymaga odpowiedniej grubości betonu i odległości od krawędzi |
| Kotwa chemiczna | Balustrady, zadaszenia, cięższe elementy, montaż blisko krawędzi | Brak rozpierania, dobre dopasowanie do otworu, małe naprężenia w betonie | Dłuższy montaż, konieczność czyszczenia i czasu wiązania |
| Kotwa wkręcana | Powtarzalne mocowania i elementy, które mogą być demontowane | Prosty montaż i możliwość wykręcenia | Wrażliwa na jakość otworu i stan gwintu |
Przy lekkiej konsoli lub uchwycie zwykle wystarczy dobrej klasy kotwa mechaniczna. Przy balustradzie, słupku, markizie czy stalowej podstawie słupa patrzę już na siły wyrywające, ścinające i zginające, a nie tylko na ciężar elementu. Jeśli mocowanie ma znaczenie konstrukcyjne, potrzebna jest dokumentacja producenta, a czasem także obliczenia projektowe.
Istotne jest również to, czy beton jest zarysowany. Beton zarysowany może mieć pęknięcia powstałe od pracy konstrukcji, skurczu albo obciążeń. W takim podłożu należy stosować produkt, którego dokumentacja wyraźnie dopuszcza takie zastosowanie. Sama informacja, że kotwa jest „mocna”, niczego tu nie rozstrzyga.
Co sprawdzić przed zakupem
- średnicę i długość kotwy,
- minimalną głębokość zakotwienia,
- minimalną grubość betonu,
- odległość od krawędzi i między sąsiednimi kotwami,
- klasę oraz stan betonu,
- warunki pracy, na przykład wilgoć, mróz lub środowisko zewnętrzne,
- moment dokręcania albo czas utwardzania.
Do zastosowań zewnętrznych wybieram stal nierdzewną A2 lub A4, zależnie od wilgotności i agresywności środowiska. Ocynkowana kotwa może sprawdzić się pod dachem, ale na elewacji, przy basenie czy w miejscu narażonym na sól drogową lepiej nie oszczędzać na ochronie antykorozyjnej.
Przygotowanie miejsca decyduje o jakości mocowania
Zanim sięgnę po wiertarkę, sprawdzam przebieg przewodów, rur i zbrojenia. W przypadku stropu, belki albo słupa nie wiercę „na wyczucie”. Trafienie w pręt zbrojeniowy może utrudnić montaż, a w elementach konstrukcyjnych także naruszyć ważną część układu nośnego.
Przydatny jest wykrywacz przewodów i metalu, ale nie traktuję go jako gwarancji bezpieczeństwa. Jeżeli punkt wypada blisko krawędzi, narożnika albo zbrojenia, przesuwam mocowanie tylko wtedy, gdy pozwala na to projekt i geometria elementu. W konstrukcji nie ma sensu poprawiać jednego problemu kosztem drugiego.
Narzędzia, które naprawdę mają znaczenie
- wiertarka udarowa lub młotowiertarka z właściwym wiertłem do betonu,
- wiertło o średnicy podanej w instrukcji kotwy,
- odkurzacz budowlany, pompka lub gruszka do przedmuchania otworu,
- szczotka do czyszczenia otworów,
- młotek i element do dobijania kotwy mechanicznej,
- klucz dynamometryczny,
- okulary, rękawice i ochronniki słuchu.
Otwór powinien być wywiercony prostopadle do powierzchni betonu. Krzywe wiercenie zmniejsza powierzchnię kontaktu, może utrudnić przyleganie mocowanego elementu i powodować nierównomierne obciążenie. Przy większych średnicach najpierw wykonuję otwór prowadzący, zamiast od razu walczyć z grubym wiertłem.
Nie podaję jednej uniwersalnej głębokości otworu, bo byłaby to pozorna precyzja. Dla jednej kotwy M10 będzie to kilkadziesiąt milimetrów, dla innej potrzebne będzie znacznie głębsze zakotwienie. Karta techniczna konkretnego modelu ma tu pierwszeństwo przed poradą z internetu.
Montaż kotwy mechanicznej krok po kroku
Kotwa mechaniczna działa dzięki rozpieraniu tulei lub klina w betonie. Dokręcenie nakrętki powoduje docisk i zwiększenie tarcia między kotwą a ściankami otworu. To szybka metoda, ale wybacza mniej błędów niż wiele osób zakłada.
- Wyznacz punkt mocowania i przyłóż element, który ma zostać zamontowany.
- Wywierć otwór o średnicy i głębokości zgodnej z instrukcją.
- Usuń pył z otworu za pomocą pompki, szczotki lub odkurzacza.
- Wprowadź kotwę przez mocowany element, jeśli jest to montaż przelotowy.
- Dobij ją delikatnie przez przeznaczoną do tego część, a nie przez nakrętkę.
- Dokręć nakrętkę zalecanym momentem.
- Sprawdź przyleganie elementu i brak luzu.
Najczęstszy błąd polega na dokręcaniu „na siłę”. Zbyt mały moment nie zapewni odpowiedniego rozpierania, ale zbyt duży może uszkodzić gwint, przeciążyć beton albo zdeformować mocowany element. Dlatego przy istotnych połączeniach używam klucza dynamometrycznego, a nie przedłużki nałożonej na zwykły klucz.
Instrukcje montażowe producentów, między innymi Klimas Wkręt-met i Rawlplug, mocno akcentują czyszczenie otworu oraz zachowanie odległości od krawędzi. To nie są formalności. Pył działa jak warstwa poślizgowa, a zbyt mała odległość może doprowadzić do odłupania betonu podczas rozpierania.
Kiedy mechaniczna kotwa nie jest dobrym wyborem
Ostrożność zachowuję przy mocowaniu blisko krawędzi, w cienkich elementach oraz w betonie osłabionym lub spękanym. Kotwa rozporowa przekazuje do podłoża siły rozpierające, więc może pogorszyć sytuację, jeśli beton nie ma wystarczającej grubości.
Nie używam też przypadkowej kotwy do konstrukcji, która będzie przenosić obciążenia dynamiczne. Brama, balustrada albo wspornik klimatyzatora pracują inaczej niż nieruchoma półka. W takich przypadkach liczy się nie tylko nośność statyczna, lecz także zmęczenie materiału, drgania i wielokrotne obciążanie.
Kotwa chemiczna wymaga większej dokładności
W systemie chemicznym pręt gwintowany lub inny element osadza się w żywicy dwuskładnikowej. Brak rozpierania jest dużą zaletą, zwłaszcza przy małych odległościach od krawędzi, ale cała technologia działa dobrze tylko wtedy, gdy otwór jest naprawdę czysty.
- Wywierć otwór zgodnie ze średnicą i głębokością wskazaną dla wybranego pręta.
- Przedmuchaj otwór od dna ku wylotowi.
- Wyczyść go szczotką o odpowiedniej średnicy.
- Powtórz przedmuchanie i szczotkowanie zgodnie z instrukcją producenta, często w układzie 4 razy przedmuch, 4 razy szczotka i 4 razy przedmuch.
- Załóż mieszacz i wyciśnij pierwszą porcję żywicy na odpad, aż masa będzie miała jednolity kolor.
- Wypełnij otwór od dna, stopniowo wycofując końcówkę dozownika.
- Wprowadź pręt ruchem obrotowym, aby żywica równomiernie go otoczyła.
- Nie poruszaj mocowaniem do czasu pełnego utwardzenia.
W betonie pełnym nie zalewam otworu po sam wylot. Zwykle wystarcza wypełnienie mniej więcej do 60-70% głębokości, ponieważ pręt wypchnie żywicę ku górze. Nadmiar powinien pojawić się przy powierzchni, ale nie rozlewać się po całym elemencie.
Przy temperaturze około 20 stopni Celsjusza niektóre żywice hybrydowe pozwalają na osadzenie pręta w ciągu kilku minut, a pełne obciążenie uzyskują po około 45 minutach. To tylko przykład. Temperatura podłoża i karta produktu mają większe znaczenie niż ogólne informacje na opakowaniu.
W chłodzie żywica wiąże wolniej, a przy wysokiej temperaturze czas pracy może skrócić się do poziomu, który zaskoczy początkującego. Zimą sprawdzam minimalną temperaturę montażu, a nie tylko temperaturę powietrza. Beton może być znacznie zimniejszy niż otoczenie.
Przeczytaj również: Ile powinien wystawać parapet? Wymiary wewnętrzne i zewnętrzne
Beton pełny a pustak
W betonie pełnym pręt osadza się bezpośrednio w żywicy. W pustaku lub cegle drążonej potrzebna jest zwykle tuleja siatkowa, która zatrzymuje masę i pozwala jej utworzyć zakotwienie w ściankach materiału. Wciśnięcie żywicy bezpośrednio w pustą komorę kończy się najczęściej jej wypłynięciem i słabym połączeniem.
Jeśli podłoże okaże się pustakiem, a kupiona kotwa była przeznaczona do betonu, nie improwizuję. Zmieniam system na taki, który ma potwierdzone zastosowanie w danym materiale. Producent może wymagać innej tulei, średnicy otworu i głębokości zakotwienia.
Najczęstsze błędy, przez które kotwa traci nośność
W praktyce problemy rzadko wynikają z samej marki kotwy. Zwykle zawodzi jeden z etapów montażu. Poniższe błędy są powtarzalne i łatwo ich uniknąć.
- Wiercenie zbyt płytkiego otworu powoduje, że kotwa nie pracuje na pełnej długości.
- Użycie niewłaściwego wiertła zmienia średnicę otworu i pogarsza dopasowanie.
- Pominięcie czyszczenia zostawia pył między kotwą a betonem.
- Obciążenie żywicy przed utwardzeniem może zerwać połączenie, zanim osiągnie ono założoną wytrzymałość.
- Brak podkładki zwiększa ryzyko punktowego wciskania nakrętki w stalowy element.
- Wiercenie zbyt blisko krawędzi może wykruszyć beton przy dokręcaniu.
- Łączenie różnych metali może przyspieszyć korozję, szczególnie na zewnątrz.
- Stosowanie przypadkowego momentu dokręcania prowadzi do niedokręcenia albo przeciążenia kotwy.
Nie próbuję ratować luźnej kotwy przez dolanie kleju dookoła nakrętki. To maskuje objaw, ale nie naprawia połączenia w betonie. Przy luzie trzeba sprawdzić średnicę otworu, stan podłoża i głębokość zakotwienia, a potem dobrać nowy system zgodnie z dokumentacją.
Jeżeli podczas wiercenia otwór się wykruszył, nie wciskam w niego większej kotwy bez sprawdzenia, czy beton zachował odpowiednią nośność. Czasem rozwiązaniem jest przesunięcie punktu, kotwa chemiczna z większą głębokością albo naprawa podłoża. Większa średnica nie zawsze oznacza mocniejsze mocowanie.
Jak ocenić gotowe połączenie i jego koszt
Po zakończeniu montażu sprawdzam, czy element przylega całą powierzchnią, nakrętki są dokręcone, a kotwa nie obraca się i nie wysuwa. Przy konstrukcjach narażonych na drgania robię dodatkową kontrolę po kilku dniach, gdy połączenie zdążyło przepracować pierwsze obciążenia.
| Rozwiązanie | Orientacyjny koszt materiału za punkt | Czas wykonania | Dla kogo |
|---|---|---|---|
| Kotwa mechaniczna ocynkowana | około 5-25 zł | kilka minut | Do szybkich mocowań w dobrym betonie |
| Kotwa mechaniczna nierdzewna | około 15-50 zł | kilka minut | Do zastosowań zewnętrznych i wilgotnych |
| Kotwa chemiczna z prętem | około 15-45 zł plus żywica | kilkanaście minut pracy i czas wiązania | Do większych obciążeń i mocowania blisko krawędzi |
| Usługa fachowca | często około 100-250 zł za niewielki punkt | Zależnie od dostępu i liczby mocowań | Do konstrukcji odpowiedzialnych lub trudnych w ocenie |
Podane kwoty są orientacyjne, bo zależą od średnicy, stali, producenta i liczby punktów. Przy kilku kotwach koszt robocizny może być rozliczany za całość, a nie za sztukę. Na tym etapie oszczędność kilku złotych na kotwie ma sens tylko przy lekkim, niekrytycznym mocowaniu.
Jedna kontrola przed obciążeniem może oszczędzić dużo pracy
Zanim zawieszę ciężki element, sprawdzam trzy rzeczy: czy zastosowana kotwa pasuje do betonu, czy otwór został oczyszczony oraz czy zachowano czas wiązania lub moment dokręcania. Ten krótki test zajmuje chwilę, a często wykrywa błąd, którego później nie dałoby się łatwo naprawić.
Przy lekkich uchwytach można działać samodzielnie, ale przy balustradzie, zadaszeniu, bramie, słupie albo mocowaniu do stropu nie traktowałbym kotwy jak zwykłego kołka. Jeśli awaria mogłaby zagrozić ludziom lub uszkodzić konstrukcję, dobór systemu i nośność powinien potwierdzić fachowiec albo projektant.
Najlepsze mocowanie nie wynika z użycia największej kotwy. Powstaje wtedy, gdy właściwy produkt spotyka się z dobrym betonem, czystym otworem i montażem wykonanym dokładnie według instrukcji.
