Dobry detal płyty fundamentowej pokazuje znacznie więcej niż samą grubość betonu. To właśnie na przekroju widać, jak rozwiązano podbudowę, izolację, zbrojenie, krawędź płyty, przepusty instalacyjne i połączenie ze ścianami. W tym artykule porządkuję te elementy, podaję typowe zakresy wymiarów i wskazuję miejsca, w których wykonawcy najczęściej popełniają kosztowne błędy.
Trwałość płyty zależy od ciągłości warstw, zbrojenia i dobrze zaplanowanych przepustów
- Podbudowa musi być równa, nośna i mechanicznie zagęszczona.
- W domach jednorodzinnych płyta ma zwykle 15-25 cm grubości, ale wymiar wynika z obliczeń.
- Izolację termiczną często układa się w dwóch warstwach z przesunięciem spoin.
- Zbrojenie obejmuje najczęściej warstwę dolną, górną oraz wzmocnienia pod ścianami.
- Przepusty kanalizacyjne, wodne i elektryczne trzeba zaplanować przed betonowaniem.
- Każdy detal przy krawędzi płyty powinien ograniczać mostki cieplne i podciąganie wilgoci.
Co naprawdę pokazuje dobry detal płyty fundamentowej
Przekrój powinien pozwolić odtworzyć całą konstrukcję bez zgadywania. Oprócz grubości betonu trzeba na nim znaleźć poziomy poszczególnych warstw, rodzaj materiałów, otulinę zbrojenia i wszystkie przejścia instalacyjne. Sam rysunek z napisem „płyta żelbetowa 20 cm” jest zbyt ubogi, żeby bezpiecznie prowadzić roboty.
W praktyce rozdzielam dwa rodzaje informacji. Rzut pokazuje układ zbrojenia, ścian i przepustów, a przekrój ujawnia warstwy od gruntu do posadzki. Dopiero oba rysunki razem tworzą użyteczny detal wykonawczy.
| Element dokumentacji | Co powinien pokazywać |
|---|---|
| Przekrój przez płytę | Warstwy, grubości, poziomy, izolację krawędziową i połączenie ze ścianą |
| Rzut zbrojenia | Średnice prętów, rozstaw, zakłady, otwory i wzmocnienia |
| Plan instalacji | Trasy kanalizacji, przepusty, peszle, uziemienie i punkty wyprowadzeń |
| Opis techniczny | Klasy betonu, wymagania dotyczące zagęszczenia i sposób pielęgnacji |
Jeżeli na budowie pojawia się pytanie, czy można przesunąć ścianę, skrócić pręt albo wywiercić otwór w płycie, odpowiedź powinna wynikać z projektu. Detal nie zastępuje obliczeń konstruktora, ale pozwala ekipie wykonać rozwiązanie dokładnie tak, jak zostało zaprojektowane.
Warstwy od gruntu do betonu konstrukcyjnego
Najniższą warstwą jest grunt rodzimy po usunięciu humusu. Zwykle wybiera się około 20-40 cm warstwy organicznej, choć na działkach z nasypem lub gruntem słabonośnym zakres wymiany może być większy. O tym, co powinno zostać pod płytą, decyduje opinia geotechniczna, a nie przyzwyczajenie ekipy.
Podbudowa i zagęszczenie
Na przygotowanym podłożu wykonuje się podbudowę z piasku, pospółki albo kruszywa. W prostych realizacjach ma ona często 20-40 cm grubości i jest układana warstwami, na przykład po 15-25 cm. Każdą warstwę trzeba zagęścić mechanicznie, ponieważ późniejsze osiadanie podbudowy może spowodować rysy i nierówności całej płyty.
Nie wystarczy przejechać zagęszczarką po powierzchni. Przy większej inwestycji warto wymagać badania stopnia zagęszczenia, często na poziomie Is około 0,97-0,98, jeśli takie wymaganie przyjęto w projekcie. Przy gruntach pylastych, nawodnionych lub niejednorodnych potrzebne może być dodatkowe wzmocnienie, geowłóknina albo wymiana gruntu.
Izolacja przeciwwilgociowa i termiczna

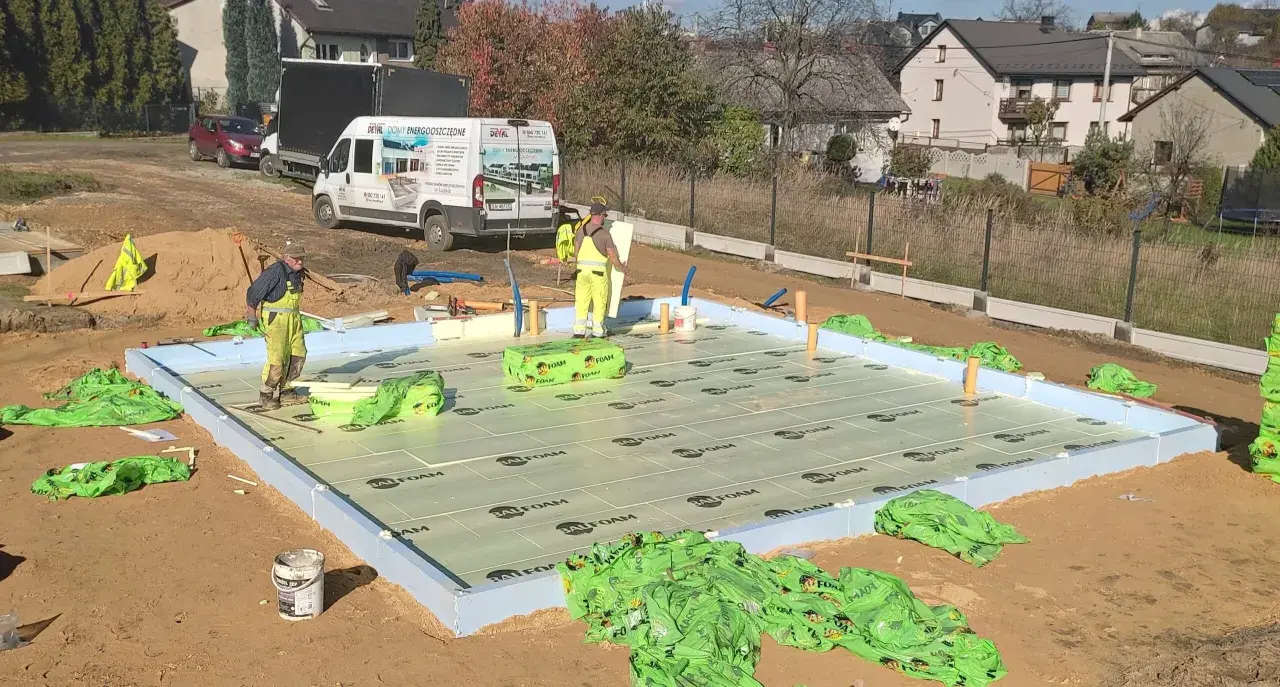

Układ izolacji zależy od przyjętej technologii. W tak zwanej ciepłej płycie izolacja termiczna znajduje się pod płytą, najczęściej w postaci EPS o podwyższonej wytrzymałości albo XPS. Typowy zakres całkowitej grubości to około 15-25 cm, choć dla domu energooszczędnego projekt może przewidywać więcej.
Płyty izolacyjne warto układać w dwóch warstwach z przesunięciem spoin. Ogranicza to liniowe nieszczelności i ryzyko powstania słabszych pasów pod betonem. Trzeba też sprawdzić nie tylko współczynnik przewodzenia ciepła, lecz także naprężenie ściskające i pełzanie materiału, szczególnie pod ścianami nośnymi oraz garażem.
Folia PE może pełnić funkcję warstwy rozdzielającej i poślizgowej, ale nie zawsze zastępuje pełną hydroizolację. Przy wysokim poziomie wód gruntowych, naporze wody lub ryzyku radonu potrzebny jest osobny, szczelny system zaprojektowany dla konkretnych warunków.
Płyta żelbetowa
W domach jednorodzinnych spotyka się płyty o grubości około 15-25 cm. Cieńsze rozwiązania mogą wystarczyć przy lekkim budynku i dobrym podłożu, natomiast większe obciążenia, duże rozpiętości, ciężkie ściany albo lokalne podciągi mogą wymagać pogrubień.
Beton często ma klasę C20/25 lub C25/30, ale nie należy wybierać jej wyłącznie na podstawie przykładowego przekroju z internetu. Znaczenie mają także klasa ekspozycji, wymagana wodoszczelność, rodzaj kruszywa i warunki betonowania. Receptura betonu jest częścią rozwiązania konstrukcyjnego, a nie decyzją podejmowaną dopiero przy zamówieniu mieszanki.
Zbrojenie płyty i miejsca, które wymagają dodatkowego wzmocnienia
W typowym rozwiązaniu stosuje się zbrojenie dolne i górne ułożone na dystansach. Dolna warstwa przejmuje część naprężeń od pracy płyty na podłożu, a górna wzmacnia strefy obciążone przez ściany i słupy. Średnice prętów oraz ich rozstaw mogą być bardzo różne, dlatego nie należy kopiować schematu typu „pręt fi 12 co 20 cm” bez projektu.
Stal musi mieć zapewnioną właściwą otulinę betonową, czyli warstwę betonu chroniącą pręt przed wilgocią, korozją i ogniem. Dystanse powinny utrzymywać zbrojenie na właściwej wysokości także podczas chodzenia po siatce i w czasie pompowania betonu. Podkładanie przypadkowych kawałków cegły jest szybkie, ale nie daje powtarzalnej geometrii.
Wzmocnienia pod ścianami i przy krawędziach
Największe skupienie obciążeń występuje zwykle pod ścianami nośnymi. W tych pasach projektant może przewidzieć dodatkowe pręty, zagęszczenie zbrojenia, pogrubienie płyty albo lokalną belkę obwodową. Szczególnej uwagi wymagają narożniki, skrzyżowania ścian i miejsca pod słupami, bo właśnie tam łatwo o zarysowania, jeśli zbrojenie zostanie przerwane lub źle zakotwione.
Przy otworach, dużych przesunięciach instalacji i zmianie grubości płyty stosuje się dodatkowe pręty obwodowe lub ukośne. Ich zadaniem jest rozproszenie naprężeń wokół osłabionego miejsca. Wykonawca powinien mieć te elementy zaznaczone na rzucie, a nie szukać ich dopiero w trakcie układania stali.
Betonowanie i pielęgnacja
Przed przyjazdem pompy sprawdzam trzy rzeczy: stabilność szalunku, położenie zbrojenia oraz kompletność przepustów. Po wylaniu mieszankę trzeba zagęścić, zwykle za pomocą wibratora, ale bez rozsegregowania betonu. Powierzchnia powinna być chroniona przed zbyt szybkim wysychaniem, deszczem i mrozem.
Pielęgnacja przez co najmniej kilka dni ogranicza skurczowe rysy i pomaga uzyskać założoną wytrzymałość. Czas rozpoczęcia murowania zależy od temperatury, rodzaju cementu i decyzji kierownika budowy. Sam fakt, że beton stwardniał na powierzchni, nie oznacza jeszcze, że konstrukcja osiągnęła wymaganą nośność.
Detal krawędzi płyty decyduje o cieple i wilgoci
Brzeg płyty jest miejscem, w którym najłatwiej przerwać ciągłość izolacji. Dlatego stosuje się pionową izolację krawędziową oraz często poziome poszerzenie termoizolacji poza obrys budynku. Taki pas ogranicza przemarzanie gruntu przy krawędzi i zmniejsza ryzyko powstania mostka cieplnego na styku ściany z fundamentem.
Wymiary opaski zależą od strefy klimatycznej, rodzaju gruntu i projektu. Często spotyka się wysunięcie izolacji o około 30-60 cm, ale w trudniejszych warunkach pas może być szerszy. Nie warto ustalać tego „na oko”, bo zbyt mała opaska nie spełni zadania, a zbyt duża może niepotrzebnie zwiększyć zakres robót.
Połączenie ze ścianą
Na styku płyty i ściany trzeba zachować ciągłość izolacji przeciwwilgociowej oraz cieplnej. W przypadku ścian murowanych ważna jest pozioma izolacja pod pierwszą warstwą bloczków. Przy domu szkieletowym lub prefabrykowanym dochodzi jeszcze dokładne rozmieszczenie kotew, łączników i elementów podwaliny.
Ściana nie może zostać ustawiona kilka centymetrów od projektowanej osi tylko dlatego, że krawędź betonu wyszła nierówno. Taki błąd wpływa na konstrukcję, izolację i późniejsze ustawienie stolarki. Jeżeli krawędź płyty ma pełnić funkcję szalunku traconego, trzeba wcześniej sprawdzić odporność zastosowanych płyt na parcie świeżego betonu.
Przeczytaj również: Rodzaje spoiw budowlanych - cement, wapno, gips czy anhydryt?
Garaż, taras i schody
Garaż wymaga sprawdzenia obciążeń od samochodu, bramy i ewentualnych słupów. Taras oraz schody często lepiej oddzielić konstrukcyjnie od głównej płyty, stosując przerwę dylatacyjną i osobne podparcie. Dzięki temu różne części budynku mogą pracować bez wzajemnego wyrywania krawędzi.
Nie każda szczelina jest jednak dylatacją. W małym, zwartym domu płyta bywa wykonywana jako jeden element, a przypadkowe nacięcie jej po stwardnieniu może osłabić konstrukcję. Dylatacje, przerwy robocze i połączenia z dobudówkami powinny wynikać z projektu oraz geometrii budynku.
Przepusty instalacyjne trzeba rozrysować przed wylaniem betonu
Jedną z największych zalet płyty jest możliwość uporządkowania instalacji pod budynkiem. Jednocześnie każda pomyłka zostaje później zamknięta w betonie. Dlatego przed betonowaniem powinny być ustalone średnice rur, rzędne, kierunki spadków i miejsca wyjścia instalacji.
| Instalacja | Co trzeba sprawdzić | Typowy błąd |
|---|---|---|
| Kanalizacja | Spadki, średnice, rewizje i dokładne położenie pionów | Przesunięcie pionu względem projektu ścian |
| Woda | Osłony rur, przejście przez izolację i wyprowadzenie w pomieszczeniu technicznym | Zalanie rury bez możliwości wymiany |
| Elektryka | Peszle, uziemienie, przepusty do rozdzielnicy i instalacji zewnętrznych | Brak rezerwy dla bramy, fotowoltaiki lub pompy ciepła |
| Ogrzewanie | Poziom instalacji i zabezpieczenie przed uszkodzeniem podczas betonowania | Traktowanie rur grzewczych jako elementu zbrojenia |
Rury kanalizacyjne powinny mieć stabilne podparcie, żeby nie zmieniły spadku podczas zasypywania. Przepusty przechodzące przez izolację i beton warto zabezpieczyć tulejami oraz uszczelnieniem. Przy instalacjach przechodzących przez przegrodę zewnętrzną szczególnie ważna jest szczelność przeciw wilgoci i gazom gruntowym.
Dobrym zwyczajem jest wykonanie zdjęć wszystkich instalacji przed betonowaniem i zapisanie ich wymiarów względem osi budynku. Po kilku latach taka dokumentacja może pomóc przy montażu dodatkowego przewodu albo bezpiecznym wierceniu w posadzce.
Jak kontrolować wykonanie przed betonowaniem
Odbiór podłoża powinien odbyć się przed ułożeniem izolacji, ponieważ później nie będzie już widać jego słabszych miejsc. Sprawdza się poziomy, zagęszczenie, odwodnienie oraz zgodność obrysu z projektem. Najdroższe błędy powstają przed przyjazdem pompy, kiedy można je jeszcze poprawić niewielkim kosztem.
- Porównaj obrys i przekątne z projektem geometrii budynku.
- Sprawdź poziom podbudowy w kilku punktach, nie tylko przy krawędzi.
- Skontroluj, czy spoiny izolacji są przesunięte i czy płyty nie klawiszują.
- Zweryfikuj zakłady folii, wywinięcia i zabezpieczenie przed rozdarciem.
- Zmierz położenie zbrojenia dolnego, górnego i wzmocnień brzegowych.
- Porównaj każdy przepust z aktualnym rzutem instalacji.
- Ustal klasę betonu, ilość mieszanki i sposób pielęgnacji po wylaniu.
W dzienniku budowy powinien znaleźć się odbiór zbrojenia i przygotowania do betonowania. Jeżeli na tym etapie ktoś proponuje zmianę średnicy prętów, usunięcie wzmocnienia albo przesunięcie przepustu, potrzebna jest zgoda projektanta konstrukcji. Ekonomizacja bez przeliczenia może oznaczać problem, którego nie da się naprawić bez kosztownego odkucia.
W obliczeniach konstrukcyjnych stosuje się między innymi Eurokod 2 dotyczący konstrukcji betonowych oraz Eurokod 7 odnoszący się do geotechniki. Z kolei obowiązujące Warunki Techniczne przyjmują dla podłogi na gruncie w pomieszczeniach ogrzewanych maksymalną wartość współczynnika przenikania ciepła Uc na poziomie 0,30 W/(m²·K). Ostateczny układ izolacji powinien jednak wynikać z obliczeń całej przegrody, a nie z samej grubości styropianu.
Co dopisać do projektu, zanim ekipa rozpocznie prace
Przed rozpoczęciem robót proszę o jeden spójny zestaw rysunków obejmujący przekrój, rzut zbrojenia i plan instalacji. Powinny się w nim znaleźć także detale krawędzi, narożników, połączenia ze ścianą, garażu, tarasu oraz wszystkich zmian poziomu. Taki komplet ogranicza liczbę decyzji podejmowanych przypadkowo na placu budowy.
Jeśli mam wskazać jeden element, który daje największą pewność, jest nim kontrola kolejności robót. Najpierw grunt i podbudowa, później izolacja oraz instalacje, następnie zbrojenie, odbiór i betonowanie. Płyta fundamentowa jest trwała wtedy, gdy każdy detal współpracuje z następnym, a nie wtedy, gdy po prostu zużyto dużo betonu.
