Przy odbiorze domu, podłączaniu prądu albo sprzedaży nieruchomości sam fakt wykonania instalacji nie wystarcza. Potrzebny jest dokument, który pokazuje, co sprawdzono, jakimi wynikami zakończyły się pomiary i kto bierze odpowiedzialność za ocenę bezpieczeństwa. Wyjaśniam, co powinien zawierać protokół z pomiarów elektrycznych, kiedy jest wymagany, kto może go podpisać oraz ile zwykle kosztuje taka usługa na działce i w domu.
Dobry protokół pokazuje nie tylko wynik, ale też pełny zakres kontroli
- Protokół odbiorczy jest potrzebny po wykonaniu lub modernizacji instalacji, między innymi przy zakończeniu budowy.
- Zakres obejmuje zwykle izolację przewodów, ciągłość PE, impedancję pętli zwarcia, RCD i uziemienie.
- Dokument powinien zawierać konkretne wartości pomiarów, dane miernika, kwalifikacje wykonawcy i jednoznaczną ocenę.
- Kontrolę instalacji elektrycznej i piorunochronnej wykonuje się okresowo co najmniej raz na 5 lat.
- Orientacyjny koszt kompletnego przeglądu domu jednorodzinnego wynosi zwykle około 700-1500 zł, zależnie od zakresu.
Do czego służy protokół z pomiarów elektrycznych
Protokół jest technicznym zapisem oględzin, prób i pomiarów wykonanych w konkretnej instalacji. Nie zastępuje projektu ani oświadczenia kierownika budowy, ale potwierdza, że instalacja została sprawdzona pod kątem ochrony przeciwporażeniowej i poprawności działania.
Na działce budowlanej dokument pojawia się najczęściej na końcu kilkuetapowego procesu. Najpierw inwestor uzyskuje warunki przyłączenia i wykonuje przyłącze, później powstaje instalacja wewnętrzna, a po jej zakończeniu elektryk wykonuje badania odbiorcze. Dopiero wtedy można rzetelnie ocenić, czy obwody są gotowe do użytkowania.
Trzeba odróżnić protokół dotyczący przyłącza od protokołu instalacji wewnętrznej. Przyłącze i układ pomiarowy mogą być rozliczane przez operatora sieci, natomiast instalacja w domu, garażu, budynku gospodarczym czy altanie należy do właściciela i wymaga osobnej dokumentacji.
W praktyce największy błąd polega na zamawianiu „samego papieru”. Protokół bez tabel z wynikami, bez informacji o badanych obwodach i bez danych aparatury ma niewielką wartość dowodową. Przy odbiorze domu może zostać zakwestionowany, a dla właściciela nie daje jasnej informacji, co faktycznie zostało sprawdzone.
Jakie badania powinny znaleźć się w dokumencie
Zakres zależy od rodzaju obiektu i instalacji, ale przy typowym domu jednorodzinnym nie ogranicza się do sprawdzenia kilku gniazdek. Badania powinny objąć całą instalację albo dokładnie wskazaną jej część, wraz z rozdzielnicą, obwodami odbiorczymi i elementami ochronnymi.
Oględziny i ciągłość przewodów ochronnych
Najpierw sprawdza się między innymi oznaczenia przewodów, stan rozdzielnicy, połączenia, zabezpieczenia, osprzęt oraz zgodność wykonania z dokumentacją. Pomiar ciągłości przewodu ochronnego PE pozwala ocenić, czy droga ochronna od gniazda lub urządzenia do punktu uziemienia jest elektrycznie zamknięta.
Rezystancja izolacji
To badanie pomaga wykryć uszkodzenia izolacji przewodów, zawilgocenie albo błędy montażowe. Wyniki wpisuje się dla poszczególnych obwodów, a nie tylko jako jedną ogólną liczbę dla całego domu. Dzięki temu wiadomo, czy problem dotyczy na przykład kuchni, obwodu zewnętrznego czy instalacji w garażu.
Impedancja pętli zwarcia
Pomiar impedancji pętli zwarcia pokazuje, czy w razie uszkodzenia zabezpieczenie samoczynnie wyłączy zasilanie w wymaganym czasie. Sam wyłącznik nadprądowy nie gwarantuje bezpieczeństwa. Musi być jeszcze zapewniona odpowiednia droga przepływu prądu zwarciowego, a wynik powinien zostać odniesiony do zastosowanego zabezpieczenia.
Wyłączniki różnicowoprądowe
RCD, potocznie nazywany różnicówką, powinien zostać sprawdzony pod kątem prądu i czasu zadziałania. W protokole dobrze widzieć konkretny prąd wyzwolenia oraz czas reakcji, a nie tylko adnotację „sprawne”. RCD nie zastępuje przewodu ochronnego i nie naprawi błędnie wykonanej instalacji.
Przeczytaj również: Projekt architektoniczno-budowlany - co zawiera i ile kosztuje?
Uziemienie i instalacja odgromowa
Jeżeli dom ma uziom fundamentowy, otokowy, pionowy albo instalację piorunochronną, zakres trzeba rozszerzyć o odpowiednie pomiary. Przy odgromówce sprawdza się także ciągłość przewodów odprowadzających i połączeń kontrolnych. Brak pomiaru uziemienia jest częstym powodem, dla którego dokumentacja nowego domu okazuje się niepełna.
W domu z fotowoltaiką, pompą ciepła, ładowarką samochodu elektrycznego lub rozbudowaną automatyką nie należy kopiować zakresu z prostego mieszkania. Dodatkowe urządzenia mogą wymagać osobnych prób, oceny ochrony przepięciowej i dokumentacji producenta.

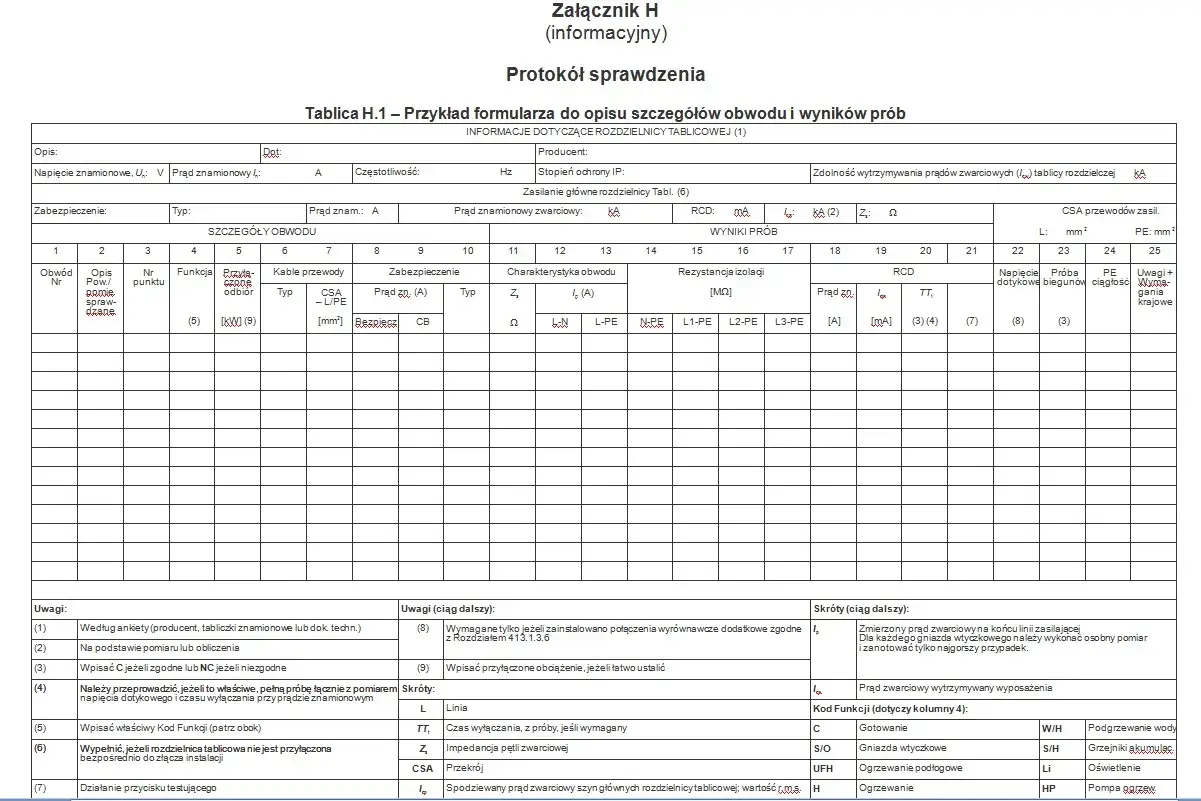

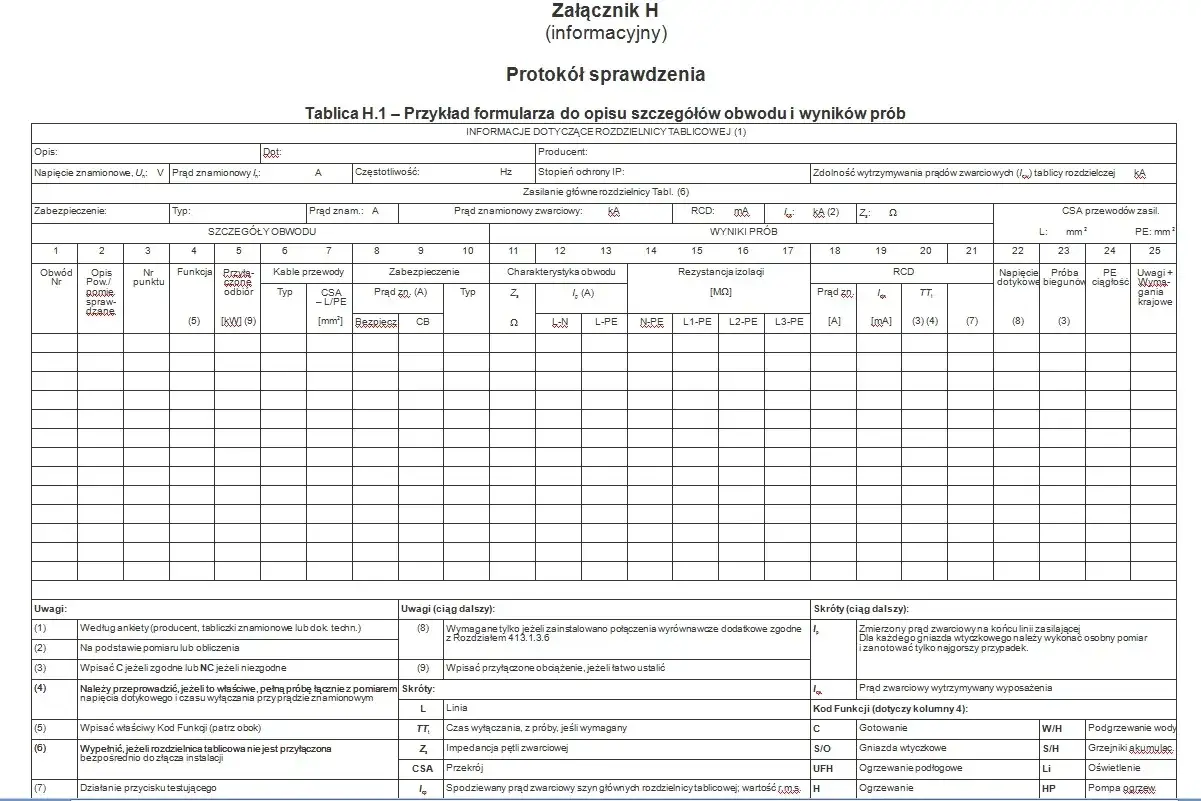

Co powinien zawierać prawidłowo przygotowany protokół
Nie ma jednego uniwersalnego formularza, który pasowałby do każdego obiektu. Są jednak informacje, których w rzetelnym dokumencie nie powinno zabraknąć. Protokół powinien pozwolić innej osobie odtworzyć, gdzie, kiedy i w jakich warunkach wykonano badanie.
| Element dokumentu | Dlaczego jest potrzebny |
|---|---|
| Dane obiektu i właściciela | Identyfikują konkretny dom, lokal, działkę lub budynek gospodarczy. |
| Zakres kontroli | Pokazuje, czy sprawdzono całą instalację, wybrane obwody, uziemienie lub odgromówkę. |
| Opis warunków i układu sieci | Pomaga prawidłowo interpretować wyniki, szczególnie w układach TN-C, TN-S i TT. |
| Tabele wyników | Zawierają wartości dla konkretnych obwodów, zabezpieczeń i punktów pomiarowych. |
| Dane miernika | Obejmują producenta, model, numer fabryczny oraz informację o sprawdzeniu lub wzorcowaniu. |
| Dane osoby wykonującej badania | Powinny wskazywać imię, nazwisko, kwalifikacje, zakres uprawnień i podpis. |
| Ocena końcowa i zalecenia | Informują, czy instalacja nadaje się do użytkowania oraz co trzeba poprawić. |
Wynik „pozytywny” nie powinien być oderwany od tabeli pomiarowej. Jeśli w rozdzielnicy znajduje się 20 obwodów, dokument powinien jasno wskazywać, czy każdy z nich został zbadany. Z mojego doświadczenia wynika, że właśnie brak identyfikacji obwodów powoduje później najwięcej nieporozumień przy reklamacjach i remontach.
Dobrze przygotowany protokół warto przechowywać razem z projektem technicznym, schematem rozdzielnicy, dokumentacją powykonawczą, kartami zabezpieczeń i instrukcjami urządzeń. Przy domu inteligentnym dopisałbym także oznaczenia obwodów automatyki, zasilaczy, sterowników i urządzeń awaryjnych.
Kiedy pomiary są wymagane przy budowie domu i na działce
Przy zakończeniu budowy inwestor dołącza do dokumentów między innymi protokoły badań i sprawdzeń przyłączy oraz instalacji zapewniających użytkowanie obiektu zgodnie z przeznaczeniem. Dotyczy to także instalacji elektrycznej. GUNB wskazuje, że kontrole mogą wykonywać osoby z odpowiednimi uprawnieniami budowlanymi albo kwalifikacjami wymaganymi przy dozorze nad eksploatacją instalacji.
Na etapie „gołej” działki nie wykonuje się pomiarów instalacji, której jeszcze nie ma. Potrzebne mogą być natomiast warunki przyłączenia, projekt instalacji, uzgodnienia i dokumenty operatora sieci. Pomiar pojawia się po wykonaniu danego odcinka, na przykład przyłącza, instalacji tymczasowej albo instalacji wewnętrznej budynku.
Po modernizacji także trzeba wykonać nowe badania. Dotyczy to między innymi wymiany rozdzielnicy, dołożenia obwodów, zmiany układu sieci, montażu fotowoltaiki, ładowarki EV czy przebudowy instalacji w starym domu. Nie traktowałbym starego protokołu jako dowodu bezpieczeństwa po zmianach, których nie obejmował.
Osobną sprawą jest kontrola okresowa. Prawo budowlane przewiduje sprawdzenie instalacji elektrycznej i piorunochronnej co najmniej raz na 5 lat. Zakres obejmuje między innymi stan połączeń, osprzętu, zabezpieczeń, ochrony przeciwporażeniowej, izolacji oraz uziemień.
Pięć lat nie oznacza jednak, że każdy protokół automatycznie „ważny jest przez pięć lat”. To termin wykonania kontroli okresowej. Jeżeli instalacja została przebudowana, uległa zalaniu, była narażona na pożar lub pojawiły się niepokojące objawy, badanie może być potrzebne wcześniej.
Kto może wykonać pomiary i podpisać dokument
Przed zleceniem usługi poprosiłbym o podanie zakresu kwalifikacji osoby wykonującej pomiary, a nie tylko o ogólne zapewnienie, że „elektryk ma uprawnienia”. Rozporządzenie dotyczące kwalifikacji obejmuje czynności kontrolno-pomiarowe, a osobno rozróżnia stanowisko eksploatacji i dozoru.
W przypadku zwykłych prac pomiarowych często spotyka się świadectwa kwalifikacyjne grupy 1, obejmujące urządzenia, instalacje i sieci elektroenergetyczne. Przy kontroli okresowej instalacji budowlanej istotne są także kwalifikacje dozoru albo odpowiednie uprawnienia budowlane. Ostatecznie liczy się zgodność uprawnień z zakresem zlecenia i wymaganiami dokumentacji odbiorowej.
Poprosiłbym również o informację o mierniku. Profesjonalny wykonawca powinien móc wskazać model aparatury, numer urządzenia i datę sprawdzenia. Nie chodzi o formalność dla samej formalności. Zużyty albo niesprawdzony miernik może dać wynik, na którym nie powinno się opierać decyzji o użytkowaniu instalacji.
Jeżeli protokół ma być załącznikiem do zakończenia budowy, przed pomiarami warto sprawdzić z kierownikiem budowy, projektantem lub organem przyjmującym dokumenty, jaki dokładnie zakres będzie wymagany. W ten sposób można uniknąć sytuacji, w której poprawne badanie trzeba powtarzać tylko dlatego, że nie obejmowało instalacji odgromowej albo przyłącza.
Ile kosztują pomiary z protokołem
Cena zależy głównie od liczby obwodów, liczby rozdzielnic, stanu dokumentacji, dojazdu i dodatkowych instalacji. Orientacyjne widełki spotykane na rynku w 2026 roku wyglądają następująco:
| Zakres usługi | Orientacyjny koszt |
|---|---|
| Małe mieszkanie | około 400-600 zł |
| Przegląd pięcioletni domu jednorodzinnego | około 700-1050 zł |
| Odbiór nowej instalacji w domu | około 1000-1500 zł |
| Pojedynczy pomiar uziemienia | około 130-220 zł |
| Badanie instalacji odgromowej | od około 400 zł, zależnie od liczby punktów |
| Instalacja z PV, pompą ciepła lub ładowarką | często od 1000 zł wzwyż |
Traktowałbym ceny „od 200 zł za cały dom” z dużą rezerwą. Najczęściej dotyczą jednego prostego pomiaru, samego dojazdu albo bardzo ograniczonego zakresu. Przed zleceniem trzeba ustalić, czy cena obejmuje oględziny, wszystkie obwody, tabelę wyników, uziemienie, RCD i podpisany protokół.
Tańsza usługa nie zawsze jest problemem, ale brak jasnego zakresu już tak. Poproś o wycenę na piśmie i dopisz, że dokument ma być przeznaczony do odbioru budynku, ubezpieczenia albo kontroli okresowej, jeśli właśnie taki jest cel.
Najczęstsze błędy przy dokumentacji pomiarowej
- Jedna ogólna ocena bez wyników zamiast tabel dla poszczególnych obwodów.
- Brak informacji, czy sprawdzono instalację odgromową i uziemienie.
- Podpis osoby, której kwalifikacje nie obejmują czynności kontrolno-pomiarowych.
- Wykonanie pomiarów przed zakończeniem montażu wszystkich gniazd, zabezpieczeń i urządzeń.
- Brak aktualizacji dokumentacji po zmianie rozdzielnicy lub dołożeniu nowych obwodów.
- Traktowanie protokołu przyłącza jako dokumentu potwierdzającego bezpieczeństwo całej instalacji w domu.
Szczególnie ryzykowne jest wykonywanie pomiarów na etapie, gdy instalacja nie jest jeszcze kompletna. Jeśli później dołożono gniazda, zmieniono zabezpieczenie albo podłączono urządzenie dużej mocy, wcześniejsze wyniki nie opisują już aktualnego stanu.
Nie podpisywałbym też dokumentu z oceną pozytywną, jeśli wykonawca nie wskazał usterek lub warunków ograniczających badanie. Protokół może zawierać zalecenia i wynik częściowy, ale powinno to być napisane wprost, bez pozostawiania właściciela z fałszywym poczuciem bezpieczeństwa.
Jak przygotować komplet dokumentów przed odbiorem domu
Najwygodniej zebrać dokumentację jeszcze przed wizytą elektryka. Przygotuj projekt lub schemat instalacji, informacje o układzie sieci, dane zabezpieczeń, dokumentację fotowoltaiki i odgromówki oraz listę zmian wykonanych względem projektu.
W dniu badań wszystkie pomieszczenia powinny być dostępne, a elektryk musi mieć możliwość otwarcia rozdzielnic, szaf, puszek i punktów kontrolnych uziemienia. Jeśli część instalacji jest niedostępna, trzeba odnotować to w protokole, zamiast udawać, że została sprawdzona.
Po otrzymaniu dokumentu sprawdź, czy zgadza się adres, data, zakres, liczba obwodów i dane osoby podpisującej. Zachowaj wersję papierową oraz skan, a kopię prześlij kierownikowi budowy, jeśli dokument jest częścią odbioru.
Najlepszy protokół nie jest efektownym formularzem, tylko czytelnym śladem technicznym po wykonanej kontroli. Jeśli zawiera pełne wyniki, poprawne dane wykonawcy i jasno wskazuje ewentualne usterki, pomoże zarówno przy formalnościach na działce, jak i podczas późniejszej modernizacji domu.
