Stojąca woda przy ścianie domu, podmokły trawnik albo kałuże utrzymujące się długo po deszczu zwykle oznaczają, że grunt nie radzi sobie z odpływem. Prawidłowo ułożona rura drenarska zbiera nadmiar wilgoci, prowadzi ją do studzienki lub odbiornika i chroni fundamenty oraz ogród przed podmakaniem. Pokażę, jak dobrać materiały, przygotować wykop, zachować spadek i uniknąć błędów, przez które dren potrafi przestać działać już po jednym sezonie.
Najważniejsze zasady skutecznego drenażu wokół domu i w ogrodzie
- Spadek 0,5-1% ułatwia grawitacyjne odprowadzenie wody.
- Najczęściej stosuje się rurę DN 100 mm, ale średnica zależy od długości i ilości zbieranej wody.
- Rurę układa się na równej podsypce z płukanego żwiru, a nie bezpośrednio na ziemi.
- Geowłóknina chroni warstwę filtracyjną przed zamuleniem gruntem.
- Każdy system musi mieć zaplanowany odbiornik wody oraz dostęp do czyszczenia.
Kiedy ułożenie rury drenarskiej ma sens
Drenaż sprawdza się tam, gdzie woda gromadzi się w gruncie i nie może szybko odpłynąć. Najczęściej wykonuje się go wokół fundamentów, przy murach oporowych, wzdłuż podjazdu albo na fragmencie ogrodu położonym niżej niż reszta działki. Na ciężkiej glinie i iłach problem jest szczególnie widoczny, ponieważ deszczówka długo pozostaje w przypowierzchniowej warstwie ziemi.
Przed rozpoczęciem prac sprawdzam jednak, skąd naprawdę pochodzi woda. Czasem wystarczy naprawić rynny, przedłużyć rury spustowe albo uformować spadek terenu od budynku. Drenaż nie zastąpi uszkodzonej hydroizolacji fundamentów i nie rozwiąże problemu, jeśli woda z dachu nadal jest zrzucana tuż przy ścianie.
Drenaż opaskowy a odwodnienie ogrodu
| Rodzaj instalacji | Zastosowanie | Typowe rozwiązanie |
|---|---|---|
| Drenaż opaskowy | Ochrona fundamentów i piwnic | Rura DN 100 lub DN 125, studzienki rewizyjne, stały spadek |
| Drenaż ogrodowy | Osuszanie trawnika, rabaty lub obniżenia terenu | Rura DN 80-100, żwir filtracyjny, studzienka lub skrzynka rozsączająca |
| Odwodnienie liniowe | Zbieranie wody z powierzchni podjazdu lub tarasu | Korytko z rusztem i rura pełna odprowadzająca wodę |
Te rozwiązania bywają ze sobą mylone. Rura perforowana zbiera wodę z gruntu, natomiast pełna rura kanalizacyjna transportuje ją na dalszym odcinku. Do rury drenarskiej nie powinno się bezpośrednio podłączać spustu rynnowego, bo duży jednorazowy napływ może wypłukać kruszywo lub przeciążyć system.
Jak dobrać rurę, żwir i geowłókninę
Do większości domowych instalacji wystarcza karbowana rura drenarska o średnicy 100 mm. Przy długiej opasce, dużej liczbie dopływów albo trudnym odpływie można rozważyć DN 125, ale sama większa średnica nie naprawi źle wykonanego spadku. Na powierzchniach obciążonych samochodem lepiej zastosować rurę o odpowiedniej sztywności obwodowej, na przykład SN8, zgodnie z zaleceniami producenta.
Na gruntach piaszczystych często wystarcza rura bez fabrycznej otuliny, jeśli filtracyjna warstwa żwirowa jest poprawnie oddzielona od ziemi. W glinie, iłach i gruncie pylastym bezpieczniejsza jest rura z filtrem z włókna syntetycznego albo geowłóknina ułożona wokół całej warstwy kruszywa. Otulina kokosowa może sprawdzić się w określonych warunkach, ale z czasem ulega rozkładowi, dlatego nie traktowałbym jej jako uniwersalnego rozwiązania.
Jakie kruszywo zastosować
Najlepszy wybór to płukany żwir lub grys o frakcji mniej więcej 8-16 mm albo 16-32 mm. Materiał powinien być czysty i pozbawiony dużej ilości pyłu. Piasek, glina, ziemia z wykopu oraz drobne kruszywo z dużą zawartością frakcji pylastej mogą szybko zatkać otwory w rurze.
Geowłóknina filtracyjna powinna przepuszczać wodę, ale zatrzymywać cząstki gruntu. Rozkłada się ją na dnie i bokach wykopu z zapasem umożliwiającym późniejsze zawinięcie nad obsypką. W praktyce skuteczniej chroni cały pakiet żwirowy niż ciasne owinięcie samej rury cienkim materiałem.
Jak kłaść rurę drenarską krok po kroku
Prace zaczynam od wyznaczenia trasy i najniższego punktu, do którego woda ma odpływać. Przy domu rura powinna przebiegać zwykle około 0,5 m od ławy fundamentowej, o ile projekt i warunki budynku nie wymagają innego rozwiązania. Nie wolno bezmyślnie odkopywać fundamentu poniżej jego spodu, ponieważ można naruszyć stateczność ściany.
- Wyznacz trasę i odbiornik wody. Zaznacz miejsce studzienki zbiorczej, punkt rozsączania, zbiornik na deszczówkę albo inny bezpieczny odbiornik.
- Wykonaj wykop. Dla typowej rury DN 100 przyjmuje się często szerokość około 40-50 cm. Głębokość zależy od celu drenażu, poziomu fundamentów, przemarzania i możliwości uzyskania odpływu.
- Uformuj dno ze stałym spadkiem. Nie wyrównuj go „na oko”. Użyj niwelatora, lasera lub poziomicy i reperów rozmieszczonych wzdłuż trasy.
- Rozłóż geowłókninę. Zostaw zakład po bokach, najlepiej co najmniej 30 cm, aby po zasypaniu można było zamknąć warstwę filtracyjną.
- Wykonaj podsypkę. Wsyp około 10-20 cm czystego żwiru i wyrównaj go zgodnie ze spadkiem.
- Ułóż rurę. Połącz odcinki przeznaczonymi do tego złączkami. Rura powinna przylegać do podłoża na całej długości, bez punktowego podparcia kamieniami lub kawałkami drewna.
- Obsyp rurę kruszywem. Zasyp ją z boków i od góry warstwą żwiru. Dobrą praktyką jest pozostawienie co najmniej 10-15 cm kruszywa nad rurą, a przy trudnym gruncie wykonanie większej otuliny.
- Zawiń geowłókninę. Połącz jej brzegi z zakładem, tak aby ziemia nie mieszała się ze żwirem.
- Zasyp wykop warstwami. Nie wrzucaj od razu całej ziemi ciężką koparką, bo możesz przesunąć albo zgnieść rurę.
Otwory perforowanej rury nie zawsze układa się identycznie w każdym systemie. Decydująca jest instrukcja producenta, ponieważ różne rury mają różny układ perforacji i różne otuliny. Jeżeli producent nie podaje szczegółowej zasady, nie obracaj rury przypadkowo podczas łączenia odcinków i zadbaj przede wszystkim o pełne otoczenie materiałem filtracyjnym.
Przed zamknięciem wykopu robię prosty test. Wlewam wodę od najwyższego punktu i sprawdzam, czy płynie do studzienki bez zastoin oraz czy żaden odcinek rury się nie podnosi. Kontrola przed zasypaniem jest znacznie tańsza niż późniejsze odkopywanie całej opaski.
Jaki spadek i głębokość zapewnią odpływ
Dla drenażu wokół domu rozsądnym celem jest zwykle spadek 0,5-1%, czyli 5-10 mm różnicy wysokości na każdy metr rury. W niektórych projektach spotyka się minimum 0,3%, ale tak mały spadek wymaga bardzo dokładnego wykonania. Przy długości 10 m i spadku 0,5% różnica poziomów wynosi 5 cm.
Zbyt mały spadek powoduje zaleganie wody i osadzanie się mułu. Zbyt duży również nie jest idealny, bo woda może szybko odpłynąć, pozostawiając cięższe cząstki w rurze. Nie próbowałbym jednak korygować dużego spadku przypadkowym załamywaniem trasy. Lepiej zaplanować studzienkę pośrednią albo stopniowanie przewodu zgodnie z projektem.
Przeczytaj również: Jak działa przydomowa oczyszczalnia ścieków i którą wybrać?
Jak głęboko zakopać rurę
W ogrodzie rury układa się często na głębokości około 40-80 cm, zależnie od tego, czy mają osuszać tylko warstwę trawnika, czy przechwytywać wodę napływającą z wyżej położonego terenu. Drenaż opaskowy umieszcza się w pobliżu poziomu ławy fundamentowej lub nieco niżej, lecz bez podkopywania budynku.
Głębokość trzeba dopasować do punktu odbioru. Nawet idealnie ułożona rura nie zadziała, jeśli studzienka znajduje się wyżej niż jej wylot. Gdy teren jest płaski, a odpływ grawitacyjny niemożliwy, potrzebna może być studnia zbiorcza z pompą albo inne rozwiązanie projektowe.

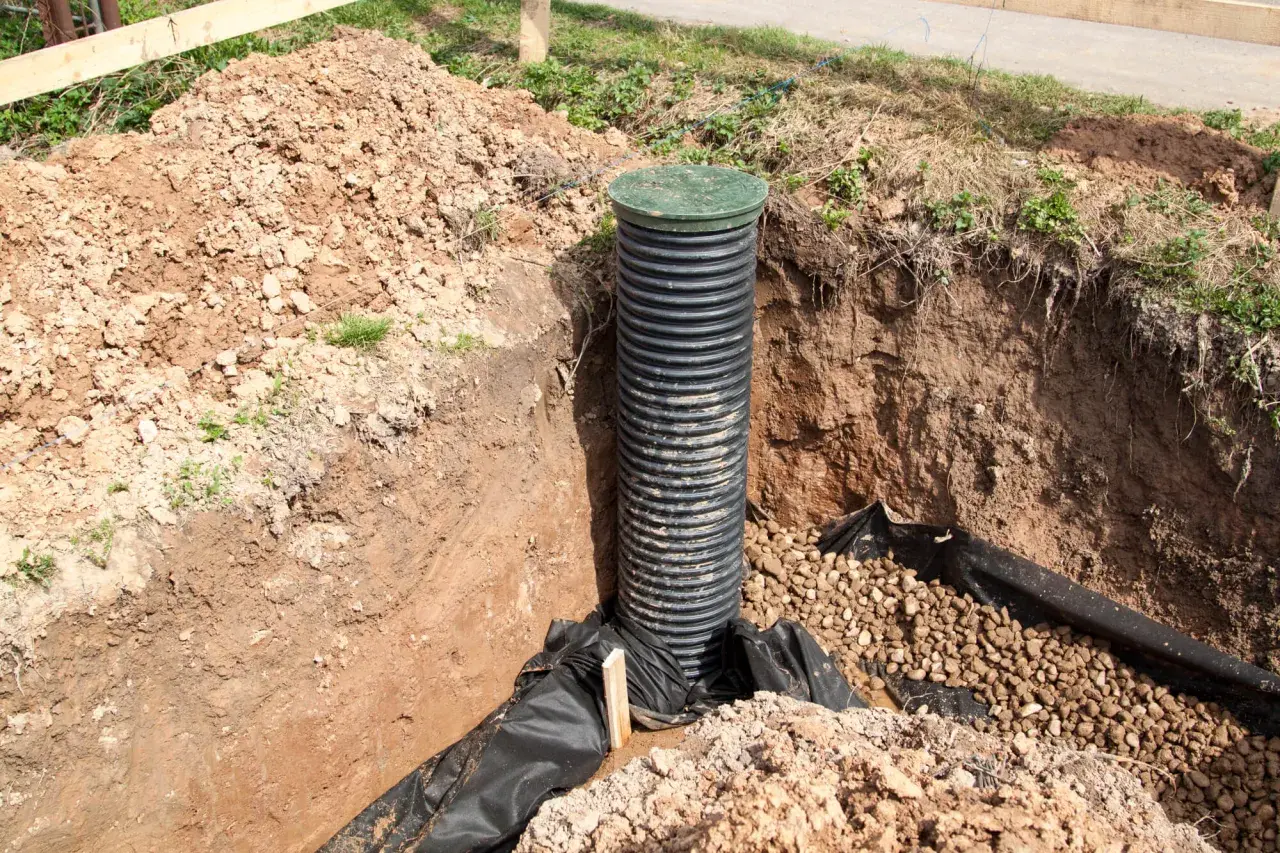

Studzienki i odprowadzenie wody decydują o działaniu systemu
Rurę drenarską prowadzi się do studzienki zbiorczej, skrzynki rozsączającej, zbiornika na deszczówkę, rowu lub innego odbiornika dopuszczonego w danym miejscu. Woda nie może być kierowana pod fundament, na sąsiednią działkę ani w miejsce, gdzie ponownie będzie gromadzić się przy domu.
Na narożnikach opaski i przy dłuższych odcinkach przydają się studzienki rewizyjne. Ułatwiają kontrolę, płukanie oraz wykrycie miejsca, w którym przewód został zatkany. W małym ogrodowym drenażu nie zawsze trzeba instalować studzienkę w każdym rogu, ale dostęp serwisowy powinien znaleźć się przynajmniej przy punkcie zbiorczym i w miejscach zmiany kierunku.
Jeżeli do systemu trafia woda z rynien, odcinek od osadnika do miejsca rozsączania powinien być wykonany z rury pełnej, nieperforowanej. Osadnik zatrzymuje liście i piasek, a pełna rura nie pozwala wodzie wsiąkać po drodze przy fundamentach. To drobne rozróżnienie często decyduje o tym, czy odwodnienie faktycznie odsunie wilgoć od budynku.
Błędy, przez które drenaż szybko traci drożność
- Brak odbiornika. Sama perforowana rura zakopana w ziemi nie jest kompletną instalacją.
- Układanie bez pomiaru spadku. Różnica kilku centymetrów na całej trasie może zostać łatwo zgubiona w nierównym wykopie.
- Zasypywanie ziemią bez żwiru. Grunt rodzimy zamula otwory i ogranicza przepływ wody.
- Brak separacji geowłókniną. Szczególnie szybko widać ten błąd na glinie i w gruncie pylastym.
- Podłączanie rynien bez osadnika. Liście i piasek trafiają wtedy prosto do drenażu.
- Zbyt płytki wykop przy domu. Rura może zbierać wodę z trawnika, ale nie ochroni skutecznie głębszych partii fundamentu.
- Ostre kamienie pod rurą. Punktowe naciski mogą uszkodzić karbowaną ściankę albo zmienić spadek.
Nie owijałbym rury przypadkową folią ani zwykłą włókniną ogrodową. Materiał filtracyjny musi przepuszczać wodę i mieć parametry odpowiednie do gruntu. W razie wątpliwości lepiej zastosować rurę z fabrycznym filtrem i prawidłową obsypkę niż tworzyć kilka niepasujących warstw, które utrudnią przepływ.
Po wykonaniu instalacji warto przepłukać ją przez studzienkę i sprawdzić odpływ po większym deszczu. Raz w roku dobrze skontrolować osadnik, studzienkę zbiorczą i widoczny wylot. Jeśli po kilku opadach woda nadal stoi, przyczyną jest zwykle brak drożności, niewłaściwy spadek albo zbyt mała przepuszczalność gruntu, a nie sama średnica rury.
Co sprawdzić przed zasypaniem ostatniego odcinka
Przed zamknięciem wykopu przejdź całą trasę i sprawdź trzy rzeczy: czy rura ma ciągły spadek, czy żwir otacza ją ze wszystkich stron oraz czy geowłóknina nie została rozerwana. Wokół istniejącego domu obejrzyj też hydroizolację fundamentów, bo sam drenaż nie naprawi przecieku przez ścianę.
Jeżeli system ma chronić piwnicę, pracować przy wysokim poziomie wód gruntowych albo przebiegać blisko starego fundamentu, rozsądnie jest zlecić wyznaczenie poziomów i ocenę gruntu osobie z doświadczeniem budowlanym. Przy prostym odwodnieniu ogrodu można wiele zrobić samodzielnie, ale dobry plan odpływu i dokładny pomiar wysokości są ważniejsze niż zakup najdroższej rury.
Najpewniejszy schemat wygląda więc tak: perforowana rura na równym żwirowym podłożu, stały spadek w kierunku studzienki, czyste kruszywo oddzielone od ziemi geowłókniną oraz bezpieczne odprowadzenie wody. Taki układ jest prosty, ale wymaga staranności, bo w drenażu najczęściej zawodzi nie materiał, lecz pośpiech przy wykopie i zasypywaniu.
