Gdy planujesz wymianę pokrycia, adaptację poddasza albo sprawdzasz, czy gotowy dach wykonano zgodnie z projektem, sam wygląd połaci nie wystarczy. Pytanie, jak obliczyć kąt dachu, sprowadza się do prawidłowego pomiaru wysokości i poziomej odległości, a potem zastosowania funkcji arcus tangens. Pokażę prosty wzór, obliczenia dla dachu dwuspadowego i jednospadowego, metody pomiaru na istniejącym budynku oraz to, co wynik oznacza dla pokrycia i konstrukcji.
Najważniejsze informacje o obliczaniu nachylenia połaci
- Podstawowy wzór to α = arctan(H/L), gdzie H oznacza wysokość, a L poziomy rzut połaci.
- W dachu dwuspadowym do obliczeń przyjmuję zwykle połowę szerokości budynku, nie całą rozpiętość.
- Spadek 75% odpowiada kątowi około 36,9°, a nie 75 stopniom.
- Długość krokwi nie jest poziomym rzutem. To przeciwprostokątna trójkąta i nie podstawiam jej bezpośrednio do wzoru.
- Ostateczny dobór pokrycia zawsze sprawdzam w karcie technicznej producenta, ponieważ minimalny kąt zależy od konkretnego systemu.
Co właściwie oznacza kąt nachylenia dachu
Kąt nachylenia połaci to kąt między jej powierzchnią a poziomem. Podaje się go najczęściej w stopniach, choć w projektach, opisach technicznych i ofertach wykonawców spotkasz także spadek wyrażony procentowo.
Te wartości opisują to samo, ale nie można ich traktować zamiennie. Spadek 100% oznacza, że na każde 1 m w poziomie przypada 1 m różnicy wysokości. Taki spadek odpowiada kątowi 45°, ponieważ tan 45° = 1.
| Nachylenie w stopniach | Spadek w procentach |
|---|---|
| 5° | około 8,7% |
| 10° | około 17,6% |
| 20° | około 36,4% |
| 30° | około 57,7% |
| 45° | 100% |
| 60° | około 173,2% |
Najczęstsze nieporozumienie pojawia się wtedy, gdy ktoś mówi, że dach ma „spadek 30”, a nie dopowiada, czy chodzi o 30°, czy 30%. To zupełnie różne wartości. Przy wyborze materiału pokryciowego zawsze sprawdzam jednostkę podaną w dokumentacji.
Najprostszy wzór na obliczenie kąta połaci
Do obliczeń wystarczy trójkąt prostokątny utworzony przez poziomy rzut połaci oraz jej wysokość. Wzór wygląda tak:
α = arctan(H / L)
- α oznacza kąt nachylenia w stopniach,
- H to różnica wysokości między okapem a kalenicą,
- L to pozioma odległość od okapu do osi kalenicy.
W kalkulatorze funkcja może być oznaczona jako atan, tan⁻¹ albo arctan. Trzeba ustawić tryb stopni, a nie radianów. To drobiazg, który potrafi całkowicie zmienić wynik.
Przykład dla dachu dwuspadowego
Załóżmy, że budynek ma 8 m szerokości, a kalenica znajduje się 3 m nad poziomem oparcia krokwi. Poziomy rzut jednej połaci wynosi 4 m, ponieważ dzielę szerokość budynku na pół.
Obliczenie wygląda następująco:
α = arctan(3 / 4) = arctan(0,75) ≈ 36,9°
Ten sam dach ma spadek około 75%, ponieważ 3 ÷ 4 × 100% = 75%. Długość krokwi wynosi w tym przykładzie 5 m, ale tej wartości nie używam jako poziomego rzutu. Można ją obliczyć osobno z twierdzenia Pitagorasa: √(3² + 4²) = 5 m.
Przykład dla dachu jednospadowego
Przy dachu jednospadowym nie dzielę szerokości budynku na pół. Jeżeli między niższą i wyższą krawędzią dachu jest 1,2 m różnicy wysokości, a pozioma odległość wynosi 6 m, otrzymuję:
α = arctan(1,2 / 6) = arctan(0,2) ≈ 11,3°
Spadek takiej połaci to 20%. Wynik może być wystarczający dla wybranych blach lub membran, ale niekoniecznie dla dachówki. Dlatego obliczenie kąta jest dopiero początkiem decyzji, a nie automatycznym wskazaniem konkretnego materiału.
Jak zmierzyć kąt na gotowym dachu
Najpewniejszą metodą jest odczytanie wymiarów z przekroju projektu. Jeżeli dokumentacja nie jest dostępna, pomiar wykonuję od strony poddasza albo z bezpiecznego miejsca przy konstrukcji. Nie polecam wchodzenia na połać tylko po to, by przyłożyć kątomierz, zwłaszcza gdy jest mokra, oblodzona lub pokryta delikatnym materiałem.
Pomiar wysokości i poziomego rzutu
- Ustalam poziom oparcia krokwi, czyli miejsce przy okapie lub murłacie.
- Mierzę pionową odległość do kalenicy albo do wyższej krawędzi połaci.
- Mierzę poziomy rzut od punktu oparcia krokwi do osi kalenicy.
- Podstawiam obie wartości do wzoru α = arctan(H/L).
Jeśli dach ma wystające okapy, nie wliczam ich do rozpiętości konstrukcyjnej. Biorę pod uwagę odległość między punktami, które rzeczywiście wyznaczają geometrię połaci. Dodanie szerokości okapu może zaniżyć obliczony kąt.
Pomiar poziomicą i miarką
Przy prostym dachu można przyłożyć poziomicę do krokwi lub innego prostego elementu równoległego do połaci. Na odcinku o znanej długości, na przykład 1 m, mierzę pionową różnicę wysokości. Gdy wynosi ona 50 cm, spadek to 50%, a kąt około 26,6°.
Trzeba jednak pilnować, by poziomica wyznaczała odcinek poziomy, a nie długość samej połaci. To właśnie ten błąd widuję najczęściej w domowych pomiarach. Dla dokładniejszego wyniku dobrze powtórzyć pomiar w dwóch lub trzech miejscach, bo stary dach może mieć lokalne odkształcenia.
Przeczytaj również: Jaki spadek dachu na 6 metrach? Obliczenia i przykłady

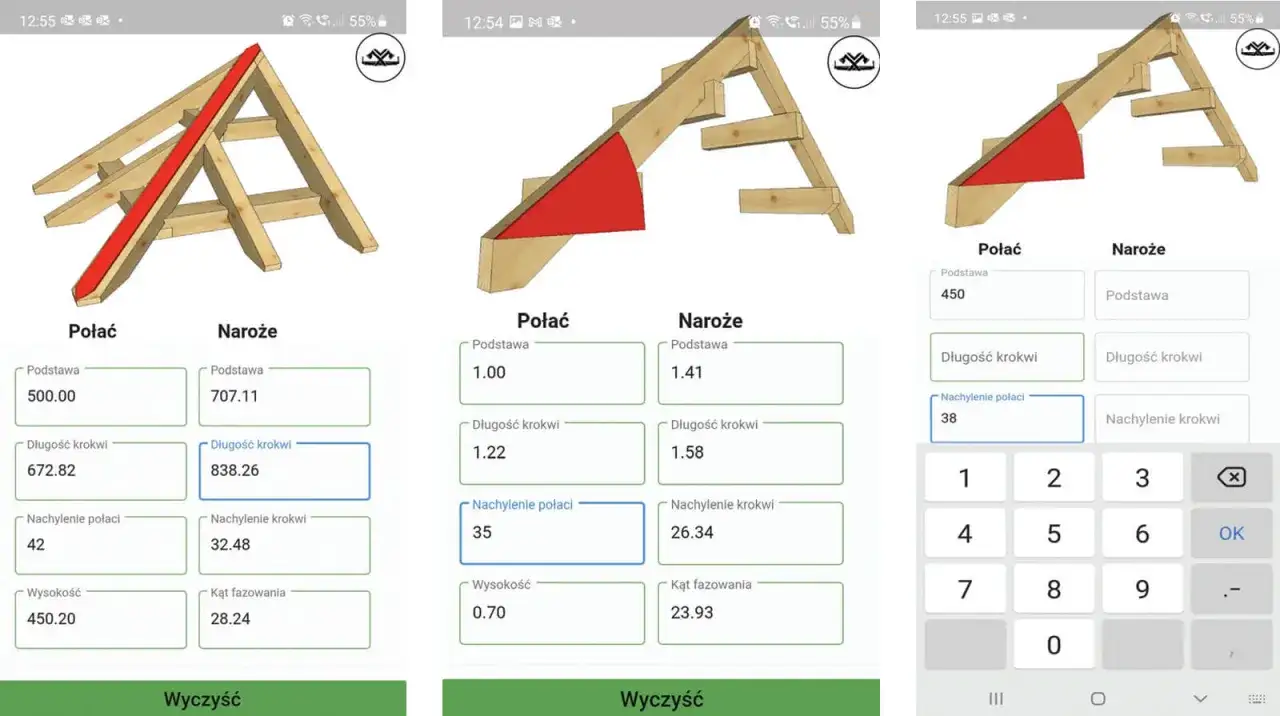

Inklinometr i aplikacja w telefonie
Telefon z aplikacją mierzącą nachylenie może szybko pokazać wynik bez wykonywania obliczeń. Traktuję go jednak jako pomiar kontrolny, nie jako podstawę decyzji konstrukcyjnej. Etui, nierówna powierzchnia, źle skalibrowany czujnik albo oparcie telefonu na krzywej łacie potrafią dać błąd kilku stopni.
Przy zakupie pokrycia różnica 2-3° może mieć znaczenie, szczególnie na dachu o małym spadku. Jeżeli wynik jest blisko minimalnego kąta zalecanego przez producenta, zleciłbym pomiar dekarzowi lub konstruktorowi.
Jak przeliczać stopnie na procenty i odwrotnie
Gdy znam kąt i chcę uzyskać spadek procentowy, korzystam ze wzoru:
spadek [%] = tan(α) × 100
Przykładowo dla połaci o nachyleniu 25°:
tan(25°) × 100 ≈ 46,6%
W drugą stronę stosuję funkcję arcus tangens:
α = arctan(spadek [%] / 100)
Dla spadku 40% wynik wynosi około 21,8°. Nie należy więc mówić, że 40% to 40°. Procent określa stosunek wysokości do poziomej odległości, a stopnie opisują kąt geometryczny.
| Spadek | Przybliżony kąt | Praktyczna interpretacja |
|---|---|---|
| 5% | 2,9° | Dach prawie płaski, wymagający bardzo szczelnego systemu |
| 20% | 11,3° | Niewielkie nachylenie, typowe dla części pokryć blaszanych |
| 40% | 21,8° | Zakres, w którym pojawiają się wybrane dachówki i blachy |
| 60% | 31° | Wyraźnie stromy dach, zwykle dobrze odprowadzający wodę |
| 100% | 45° | Stroma połać i duża powierzchnia użytkowa poddasza |
Co wynik oznacza dla pokrycia dachowego
Kąt połaci wpływa na odpływ wody, zaleganie śniegu, sposób mocowania materiału i rozwiązanie warstw pod pokryciem. Nie istnieje jeden uniwersalny kąt dobry dla każdego dachu. Inaczej projektuje się dach kryty membraną, inaczej blachą na rąbek, a jeszcze inaczej dachówką ceramiczną.
| Rodzaj pokrycia | Orientacyjny zakres spotykany w praktyce | Na co uważać |
|---|---|---|
| Membrany i pokrycia dachów płaskich | około 2-5° | Spadki, wpusty, obróbki i szczelność wykonania |
| Blacha trapezowa | od około 3-7° dla wybranych profili | Profil arkusza, zakłady i sposób uszczelnienia |
| Blacha na rąbek stojący | często od około 3-8° | System producenta, długość połaci i dylatacja |
| Blachodachówka | często od około 9-14° | Minimalny kąt konkretnego modelu i długość połaci |
| Dachówka ceramiczna lub cementowa | zwykle od około 20-25° | Membrana, szczelność zakładów, strefa śniegowa i mocowanie |
| Gont bitumiczny | często od około 11° | Pełne poszycie i wymagany podkład |
Podane zakresy są orientacyjne, a nie zamiennikiem instrukcji montażu. Ten sam rodzaj materiału może mieć różne wymagania zależnie od modelu, długości połaci, lokalnych warunków i zastosowanego podkładu. Minimalny kąt z karty technicznej traktuję jako granicę, a nie jako cel projektowy z zapasem bezpieczeństwa.
Na bardzo małym spadku nawet drobny błąd przy obróbce komina lub kosza może skończyć się przeciekiem. Przy stromym dachu rośnie z kolei znaczenie mocowania dachówek, zabezpieczeń przeciwśniegowych i bezpiecznego dostępu serwisowego.
Najczęstsze błędy przy obliczeniach
- Użycie pełnej szerokości budynku przy dachu dwuspadowym. Dla jednej połaci zwykle trzeba przyjąć połowę rozpiętości.
- Podstawienie długości krokwi zamiast poziomego rzutu. Krokiew jest bokiem skośnym, a nie przyprostokątną poziomą.
- Mylenie stopni z procentami. 30% to około 16,7°, natomiast 30° to około 57,7%.
- Pomiar od podłogi poddasza zamiast od poziomu oparcia krokwi. Wysokość ścianki kolankowej może zaburzyć wynik.
- Oparcie się wyłącznie na aplikacji albo jednym odczycie z nierównej połaci.
- Dobór pokrycia tylko na podstawie kąta, bez sprawdzenia długości połaci, odwodnienia, strefy śniegowej i zaleceń producenta.
Sam kąt nie mówi też, czy więźba jest wystarczająco wytrzymała. Konstruktor musi uwzględnić między innymi ciężar pokrycia, obciążenie śniegiem i wiatrem, rozpiętość, rozstaw krokwi oraz lokalizację budynku. Obliczenie geometrii dachu nie zastępuje projektu konstrukcyjnego.
Jak wykorzystać wynik przed remontem lub budową
Jeżeli znam kąt, mogę wstępnie ocenić, czy wybrane pokrycie ma szansę pasować, oszacować długość krokwi i policzyć rzeczywistą powierzchnię połaci. Dla przykładu przy poziomym rzucie 4 m i wysokości 3 m krokiew ma 5 m, więc powierzchnia jednej połaci będzie większa niż powierzchnia rzutu dachu.
Przed zamówieniem materiału sprawdzam cztery rzeczy:
- czy wynik podano w stopniach czy procentach,
- czy pomiar dotyczy właściwej połaci,
- czy producent dopuszcza tę wartość dla wybranego pokrycia,
- czy projekt uwzględnia śnieg, wiatr i ciężar całego układu.
Przy nowym domu kąt powinien wynikać z projektu i planowanego pokrycia, a nie z samego upodobania do konkretnej bryły. Przy remoncie istniejącego dachu pomiar pozwala szybko wykryć, że materiał reklamowany jako „uniwersalny” może wymagać dodatkowego poszycia, uszczelnienia albo zupełnie innego rozwiązania.
Jeden pomiar, który oszczędza kosztownych poprawek
Najbezpieczniej zapamiętać prosty schemat: zmierz pionową różnicę wysokości, zmierz poziomy rzut połaci, podziel pierwszą wartość przez drugą i użyj funkcji arctan. Potem przelicz wynik na procenty, jeśli tak podano wymagania materiału.
Jeśli dach jest blisko minimalnego dopuszczalnego spadku, ma kosze, lukarny albo nietypową konstrukcję, nie opierałbym decyzji na pomiarze telefonem. Kilka minut z miarką i poziomicą, a w trudniejszym przypadku kontrola fachowca, może uchronić przed przeciekami, źle dobranym pokryciem i poprawkami znacznie droższymi niż sam pomiar.
